【導讀】羅姆開發出具備數字AGC功能的內置霍爾元件的風扇電機驅動器，不僅更小型輕薄、功耗更低，而且非常有助降低驅動音，可實現小型、靜音、高效冷卻的風扇電機。
日本知名半導體制造商羅姆面向筆記本電腦、平板電腦終端、游戲機等，開發出適用于其冷卻用風扇的、內置霍爾元件的風扇電機驅動器“BU6904GF/NUX”、“BU6906GF/NUX”。
本產品作為霍爾元件內置的風扇電機驅動器，于業界首家配置了數字AGC（Automatic Gain Control）功能。不僅更加小型輕薄、功耗更低，而且非常有助于降低驅動音，可實現小型、靜音、高效冷卻的風扇電機。
本產品與2012年4月開始出售樣品（樣品價格：150日元），于2012年9月下旬暫以月產30萬個的規模開始量產。前期工序生產基地在羅姆株式會社總部、后期工序在ROHM Electronics Philippines, Inc.進行。
圖1: 羅姆開發出內置霍爾元件的風扇電機驅動器
隨著電子設備的高性能化、高速化，冷卻用風扇電機在眾多用途中得以廣泛應用，主流產品為從信號檢測精度等電機特性角度出發，另行安裝霍爾IC和電機驅動器的雙芯片結構。但是，在筆記本電腦等的小型設備中，安裝空間越來越苛刻，為實現小型輕薄化和減少零部件數量，對霍爾元件內置型產品的需求高漲。
此次，羅姆采用CMOS工藝和獨創的電路技術，大幅減少了芯片尺寸。內置霍爾元件，不僅減少了零部件數量，而且實現了與以往的霍爾IC同等的小型薄型封裝。不僅如此，本型號產品于業界首家配置了數字AGC功能。通過霍爾信號的線性檢測與PWM軟開關驅動相結合，解決了一直以來的霍爾信號波形波動這個課題，大大提高了旋轉效率與噪音特性。
羅姆是電機驅動器的全球性領軍企業，擁有系統鏡頭驅動器、系統電機驅動器、風扇電機驅動器等完善的產品陣容，滿足眾多客戶的廣泛需求，獲得了高度好評。在手機、數碼相機等便攜式設備的小型化、高功能化不斷發展的進程中，羅姆今后還將繼續致力于電機驅動器的開發，不斷為整機的發展做出貢獻。
特點
業界首家，內置霍爾元件，配備數字AGC功能—AGC功能可進行增益補償，同時改善了噪音特性
霍爾信號受風扇電機內部的環境變化影響，會產生振幅波動。例如，風扇電機內部的轉子在旋轉時，無論如何都會有些上下波動。當然，拉近距離會提高靈敏度，霍爾振幅也會增大。另外，磁鐵的磁場強弱也有個體差異，還會受到霍爾元件溫度特性的影響。這些問題通過AGC功能，進行最佳的振幅補償，改善了噪音特性。

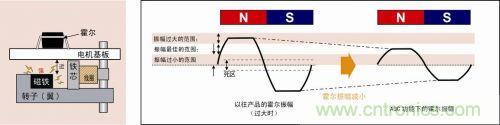

圖2：霍爾振幅增大時
圖3：霍爾振幅減小時
PWM軟開關驅動，改善了旋轉效率、噪音特性
采用小型薄型封裝，有助于電機單元的薄型化
