【導讀】自耦變壓器是一種初、次級無須絕緣的特種變壓器，其核心特征在于僅有一個繞組，輸出和輸入共用一組線圈1。這種看似簡單的結構差異，卻帶來了電力傳輸效率的革命性提升。與傳統變壓器通過原副邊線圈電磁耦合傳遞能量不同，自耦變壓器的原副邊存在直接電的聯系，其低壓線圈本身就是高壓線圈的一部分。
一個繞組的智慧，正在改變?nèi)螂娏鬏數男屎腕w積。
在電力傳輸?shù)氖澜缰校粋€設計獨特的變壓器正悄然改變著能源轉換的效率規則。與傳統的雙繞組變壓器不同，自耦變壓器通過共享部分繞組，在相同功率容量下，實現了材料消耗減少30%-40% 的技術突破。
這種結構上的創新不僅降低了制造成本，還顯著提高了能源轉換效率。從高壓電網到高速鐵路，從半導體制造到5G基站，自耦變壓器憑借其獨特優勢，正成為現代電力系統中不可或缺的組件。
1 定義與工作原理
自耦變壓器是一種初、次級無須絕緣的特種變壓器，其核心特征在于僅有一個繞組，輸出和輸入共用一組線圈1。這種看似簡單的結構差異，卻帶來了電力傳輸效率的革命性提升。與傳統變壓器通過原副邊線圈電磁耦合傳遞能量不同，自耦變壓器的原副邊存在直接電的聯系，其低壓線圈本身就是高壓線圈的一部分。
在電磁原理上，自耦變壓器仍然遵循法拉第電磁感應定律。當交流電壓施加在部分繞組（高壓端）時，在鐵芯中產生交變磁通，從而在繞組的另一部分（低壓端）感應出電壓。其電壓變換關系遵循：
V?/V? = N?/N?
其中V?和V?分別為輸入和輸出電壓，N?和N?為對應的繞組匝數。電流變換關系則為I?/I? = N?/N?，與常規變壓器相同。但由于部分繞組共享，其電磁容量僅為額定容量的50%-70%610，這正是其材料節省的根本原因。
結構設計上，現代自耦變壓器不斷創新。以芯百特微電子的專利設計為例，其自耦變壓器采用螺旋狀布置的初級線圈和次級線圈，其中初級線圈寬度大于次級線圈，這種創新設計實現了在較小尺寸內做到全集成，為寬帶射頻功率放大器提供了高效解決方案3。對于大功率應用，如電氣化鐵路使用的自耦變壓器，則采用了心柱加兩個旁柱的鐵芯結構，低壓繞組繞設于旁柱上，自耦繞組繞設于心柱上，有效提升了低壓繞組的抗短路能力6。
2 性能優勢與技術突破
自耦變壓器的核心優勢在于其卓越的能效表現和顯著的材料節省。根據實測數據，與同容量雙繞組變壓器相比，自耦變壓器可減少鐵損和銅損15%-25%，效率提升2%-5%。這些性能優勢源于其獨特的工作原理和持續創新的結構設計：
材料成本大幅降低：由于繞組容量降低，自耦變壓器在硅鋼片和銅線用量上比傳統變壓器減少30%-40%。特別是在變壓比接近1的場合，經濟性更為顯著。以500kV電力變壓器為例，采用自耦結構后銅材用量減少約35%，硅鋼片減少約28%，直接材料成本降低30%以上。
體積與重量優化：材料用量的減少直接帶來產品體積和重量的縮減。同容量下，自耦變壓器體積比傳統產品小20%-30%，重量輕15%-25%。這一特性不僅降低了運輸難度和成本，還使得在空間受限場所（如城市變電站、電氣化鐵路沿線）的安裝更為可行。
空載損耗突破性下降：節能型卷鐵芯自耦變壓器采用連續卷繞硅鋼帶技術，整個磁路無空氣隙，磁阻小、損耗低。OD-RM-12600/55型號測試數據顯示，其空載損耗比疊鐵芯型號降低40%，負載損耗降低10%，噪音降低7-10dB。

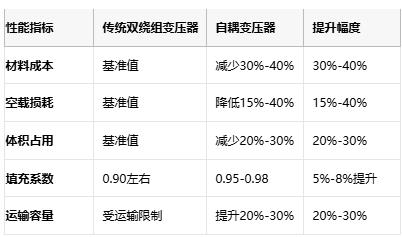

表：自耦變壓器與傳統變壓器性能對比
現代技術創新進一步放大了自耦變壓器的優勢。在鐵芯技術領域，卷鐵芯結構的填充系數可達0.95-0.98，比疊積式鐵芯高0.05-0.08，這意味著在相同截面積下，卷鐵芯芯柱外接圓直徑比疊積式鐵芯小2%-3%，進一步減少線包導線的平均匝長，節省銅材約2%-3%。在高壓應用領域，分箱布置技術通過將調壓補償變與主體變分離設計，使絕緣性能更高，主體變壓器尺寸和重量減小，從而滿足運輸要求，使特高壓、大容量變壓器的運輸成為可能。
3 多元應用場景
自耦變壓器的獨特優勢使其在多個關鍵領域發揮著不可替代的作用：
3.1 電力傳輸骨干網
在高壓輸電領域，500kV自耦變壓器已成為我國輸變電工程的關鍵設備。天威保變研發的新一代500kV單相自耦變壓器，通過創新鐵心結構設計——在套裝線圈的鐵心旁柱采用半圓形截面，有效降低鐵心重量和空載損耗。同時優化調壓線圈結構，降低調壓級間梯度，縮小無勵磁開關尺寸，使油箱長度縮短16%，變壓器油減少20%，油箱鋼板用量減少11%。
這些技術創新帶來了顯著的經濟效益：該技術在11項合同共42臺產品中應用，節約原材料成本2585萬元，創造產值3.56億元4。在特高壓直流工程如“哈密-鄭州±800kV特高壓直流工程”中，750kV有載調壓自耦聯絡變壓器成功解決了西北地區750kV輸入換流變網測電壓過高、絕緣結構復雜的技術難題。
3.2 電氣化鐵路供電系統
在電氣化鐵路AT供電系統中，自耦變壓器是核心能耗設備，其性能直接影響整個系統的能效和經濟性。山東省機械工業科學技術協會發布的T/SDMT0001—2022《電氣化鐵路高效節能自耦變壓器》團體標準，明確規定其性能參數較TB/T2888空載損耗降低27%，負載損耗降低22%。
節能型卷鐵芯自耦變壓器如OD-RM-12600/55型號，已在我國侯馬供電段南同蒲線辛置AT所投入運行，表現出低損耗、低噪音、強抗短路能力的綜合優勢。這種變壓器采用圓筒式線圈設計，不僅繞線方式簡單，換位點少，還具有優異的抗短路能力，遠勝于具有多個換位點的螺旋式線圈。
3.3 半導體制造精密電源
半導體制造對電力質量的要求堪稱極致。光刻機對電壓波動的容忍度需控制在±0.5%以內，晶圓蝕刻機則要求諧波失真率（THD）低于3%7。針對北美電網208V與歐亞380V標準的差異，卓爾凡電力科技推出的ZFSG-208/380V三相隔離變壓器（基于自耦原理）提供了精密解決方案。
該變壓器采用0.23mm超薄硅鋼片與全銅繞組，配合動態負載響應技術，可在毫秒級內補償電壓波動。其雙屏蔽結構（初級與次級繞組間增設銅箔屏蔽層）將共模干擾抑制至4kV以下，并通過高導磁硅鋼片與優化磁路設計，將THD控制在≤3%，優于行業平均水平50%7。在高芯科技武漢生產基地的應用實踐中，該變壓器將晶圓切割設備的故障率從18%顯著降低至2.1%。
3.4 高頻電力電子裝置
在射頻功率放大器和逆變器領域，自耦變壓器正向高頻化、小型化、集成化方向發展。芯百特微電子的專利技術展示了自耦變壓器在射頻功率放大器中的應用突破：其設計包括初級線圈（具有第一寬度）和次級線圈（具有第二寬度），初級線圈呈螺旋狀布置，次級線圈沿初級線圈的一個邊緣呈螺旋狀布置。這種創新結構使產品在較小尺寸內實現全集成，尺寸縮小20%，同時保持優異的性能一致性。
在CCFL逆變器領域，全球市場主要由O2Micro、MPS、BITEC等廠商主導。其中O2Micro占據全球60%以上份額，尤其在筆記本電腦逆變器市場表現突出。技術路線分為固定工作頻率（O2micro， Bitec， ROHM）和變頻（Mps， Philips， Fairchild）兩大陣營。隨著大尺寸LCDTV面板的普及，逆變器方案開始轉向LIPS（LCD集成電源系統），推動了高壓側驅動技術的發展。
4 成本與選型策略
4.1 成本構成與優化
自耦變壓器的成本優勢主要來自材料節省和效率提升兩個維度。在材料成本方面，由于繞組共享，同容量下銅線用量比雙繞組變壓器減少25%-35%，硅鋼片減少20%-30%。在運行成本方面，空載損耗降低15%-40%，負載損耗降低10%-22%，顯著減少全生命周期電費支出。
●經濟性分析：盡管卷鐵芯自耦變壓器一次性投資較高，但10年變電成本明顯低于傳統疊積式鐵芯變壓器。以12600kVA產品為例，雖然初始購置成本高出約15%，但因空載損耗降低40%，負載損耗降低10%，在10年使用周期內總成本可降低25%以上。
●容量選擇策略：自耦變壓器的額定容量與電磁容量存在固定對應關系。根據T/SDMT0001—2022標準，6300kVA額定容量對應3150kVA電磁容量；40000kVA額定容量對應20000kVA電磁容量。正確選擇容量規格可避免“大馬拉小車”的浪費現象，實現初始投資與運行損耗的最佳平衡。
4.2 元器件選型要則
自耦變壓器設計中的元器件選型直接影響產品性能、可靠性和成本：
●鐵芯材料：冷軋硅鋼片仍是主流選擇，厚度向0.23mm發展。節能型產品采用卷鐵芯結構，填充系數達0.95-0.98，比疊積式鐵芯高0.05-0.089。納米晶、碳化硅(SiC)等新型材料在高頻應用中可減少體積20%，但成本增加30%-50%7。
●繞組設計：高壓繞組采用分段層式結構增強絕緣強度；低壓繞組采用螺旋式提升載流能力。射頻應用采用螺旋狀布置的初級和次級線圈，初級寬度大于次級，實現小型化集成。
●絕緣系統：油浸式產品選用高穩定性烷基苯合成油；干式產品采用H級耐熱樹脂。繞組與拉螺桿間距嚴格遵循絕緣標準，如27.5kV套管爬距≥1200mm。
4.3 頭部IC原廠對比分析
自耦變壓器控制系統IC市場呈現國際巨頭與國內新銳并存格局，不同廠商在技術路線、性能特點和成本定位上各具優勢：
表：自耦變壓器IC主要原廠對比
國際品牌如O2Micro占據全球CCFL逆變器IC市場60%以上份額，其固定頻率控制方案在筆記本電腦市場占據主導地位2。MPS則憑借變頻技術在大尺寸LCDTV領域取得突破，已成功進入Innolux等主流供應鏈2。NXP（原飛利浦半導體）的高壓側驅動方案可直接驅動高壓MOSFET，無需額外散熱片，在三星、LG、索尼等高端TV中應用。
國內廠商在性價比領域表現突出。芯百特微電子憑借專利技術“自耦變壓器、輸出級電路和寬帶射頻功率放大器”（CN222826194U），實現了產品在較小尺寸內全集成的目標3。昂寶電子(On-Bright)的OB系列IC以價格優勢獲得市場份額，特別在電源適配器領域表現出色2。寧波中科集成電路設計中心的DF6106、DF6109系列性能穩定，已實現量產應用。
選型策略需權衡技術需求與成本約束：高端工業場景優選NXP高壓方案；消費電子可考慮MPS變頻IC；成本敏感型項目則適合昂寶或?qū)幉ㄖ锌品桨浮Ｍ瑫r應關注技術演進趨勢：碳化硅(SiC) 器件可將體積縮小20%，開關頻率提升至MHz級；數字孿生技術通過物聯網實現狀態實時監控，減少非計劃停機。
5 結語
自耦變壓器憑借其獨特結構和高效特性，已成為現代電力系統中不可或缺的組成部分。從高壓輸電、電氣化鐵路到半導體制造和射頻功率放大，其應用場景不斷擴展，技術邊界持續突破。國際品牌在高端IC市場保持技術領先，而國內企業在成本優化和應用創新上正快速追趕，特別是在卷鐵芯結構、螺旋線圈設計等領域已形成自主技術突破。
隨著碳化硅等寬禁帶半導體材料的應用以及數字孿生技術的融合，未來自耦變壓器將向更高頻、更智能、更集成的方向演進，在能源效率提升和電力設備小型化進程中扮演更為關鍵的角色。
