【導讀】ECL電路（即發射極耦合邏輯電路Emitter-Couple Logic）是一種非飽和型的數字邏輯電路，電路內晶體管工作在線性區或截止區，速度不受少數載流子的存儲時間的限制，所以它是現有各種邏輯電路中速度最快的一種, 能滿足高達10Gbps工作速率。最先由Motorola公司提出ECL標準。ECL 的主要分類如下。
PECL VCC=5.0V，VEE=0.0V
LVPECL VCC =3.3V，VEE =0.0V
VCC =2.5V，VEE =0.0V
NECL VCC =0.0V，VEE =-5.2V
LVNECL VCC=0.0V，VEE =-3.3V
VCC =0.0V，VEE =-2.5V
PECL即Positive Emitter-Couple Logic，也就是正發射極耦合邏輯的意思，使用5.0V電源。PECL 是由ECL 演變而來的，ECL 即Emitter-Couple Logic，也就是發射極耦合邏輯。ECL 有兩個供電電壓VCC和VEE。當VEE接地時，VCC 接正電壓時，這時的邏輯稱為PECL；當VCC 接地時，VEE接負電壓時，這時的邏輯成為NECL，VEE一般接-5.2V電源；一般狹義的ECL 就是指NECL。由于PECL/LVPECL可以和系統內其他電路共用一個正電源供電，所以PECL/ LVPECL相對于ECL應用更為廣泛。起初的PECL器件是將VCC接+5V，后來為了直接利用廣泛使用的3.3V和2.5V電壓,出現了VCC=3.3V/2.5V的LVPECL(Low Voltage PECL)。
PECL/LVPECL電路結構

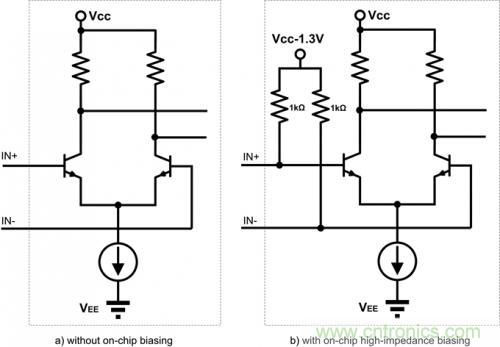

PECL 的輸入是一個具有高輸入阻抗的差分對，該差分對的共模電壓需要偏置到VBB =VCC-1.3V，這樣允許的輸入信號電平動態最大。對于不同芯片的輸入級，信號允許的共模電平可能會有些差異，請參考相應的datasheet。有部分芯片在內部已經集成了偏置電路，使用時直接連接即可，有的芯片沒有加，使用時需要在芯片外部加直流偏置。

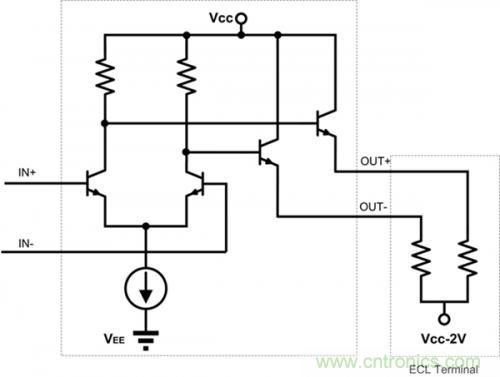

PECL的標準輸出負載是串聯50ohm至VCC-2V的電平上，在這種負載條件下，OUT+與OUT-的共模電壓是VBB=VCC-1.3V，OUT+/OUT-的輸出的平均電流為14mA。
ECL電路優缺點
1、ECL 邏輯的優點：
1）扇出能力強。ECL輸出阻抗低(6~8ohm)，輸出阻抗高(通常為10kohm)，所以扇出系數很高。
2）噪聲低，對電源要求低。ECL/PECL器件對電源電壓的同步變化是不太敏感的，因此可以在ECL某些應用中相對地放松對電源波紋、偏差和分配的要求。有時允許電路的電源電壓范ECL圍可寬至10％。由于差分電路兩臂交替工作，電路工作時電源電流基本上恒定（不隨邏輯狀態變化而變化，也不隨工作頻率增加而增加），因此可以考慮放寬對電源內阻的要求。
3）速度快。晶體管工作時不進入飽和狀態，只工作在線性區和截止區，沒有少數載流子的存儲現象，開關時間大為縮短；集電結電容大大減小，RC時間常數也相應減小，電路的傳輸延遲時間就很短；電路的邏輯電平擺幅小（單端小于850mV），在動態轉換過程中各個結上的電壓變化對結電容（包括寄生電容）的充放電時間很短。
2、ECL 邏輯的缺點：
1）ECL的缺點也很明顯，那就是功耗大。可以說，ECL 的高速性能是用高功耗為代價換來的。
ECL信號互連
ECL邏輯的高低電平之差一般為800mV，其中心參考電平（共模電壓）VBB根據VCC變化，一般為VCC-1.3V。因此，PECL的電平隨VCC的不同而不同。如：
PECL：
VBB=5V-1.3V=3.7V，VOH=4.1V，VOL=3.3V；
LVPECL：
VBB=3.3V-1.3V=2V，VOH=2.4V，VOL=1.6V；
VBB=2.5V-1.3V=1.2V，VOH=1.6V，VOL=0.8V；
NECL：（VEE =-5V、-3.3V、-2.5V；VCC=0V），
VBB =0V-1.3V= -1.3V，VOH = -0.9V，VOL =-1.7V。
當然，以上的直流特性只是對一般而言，實際上到具體的器件上還是會稍有不同，同一器件的輸入和輸出也不一樣。在設計的時候，都應該參考相應器件的datasheet來獲得其準確的電氣特征。
關于直流特性，還有很重要的一點就是兩個ECL器件之間的接口匹配，也就是說，我們要特別關注Driver的輸出是否在Receiver的輸入的容差范圍之內。我們稱這個容差范圍為“接收窗口”。如果Driver的輸出沒有落在這個接收窗口之內，就有可能造成接收端的誤判，從而造成設計上的失敗。
因此看兩個ECL器件是否能夠互連，對于Driver，只要是從DATASHEET中得到其輸出高電平VOH和輸出低電平的VOL的范圍；對于Receiver，只要看其關于接收窗口的一些指標，分兩種情況。
1、單端信號
如果ECL用作單端信號的話（這種情況并不多見），互連分析得方法與LVTTTL，COMS等單端信號的方法類似。

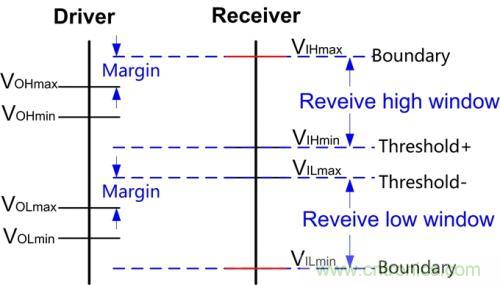

需要關注的是輸入高電平VIH和輸入低電平VIL的最大和最小值，VIH的最大和最小值構成了VIH的接收窗口，VIL的最大和最小值構成了VIL的接收窗口。如下圖：
當Driver的VOH范圍全部落入Receiver的VIH窗口之內，Driver的VOL范圍全部落入Receiver的VIL窗口之內時，可以保證Receiver可以正確接收Driver的輸出，否則會有潛在的互連不正確甚至損壞器件的可能。
2、差分信號
對于差分信號，要關注的指標是輸入共模電平VCM和差分信號VDIFF范圍。

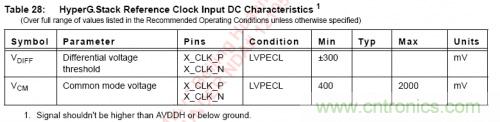

如某器件的某輸入口工作在LVPECL模式下。其指標如下（AVDDH=2.5V）：

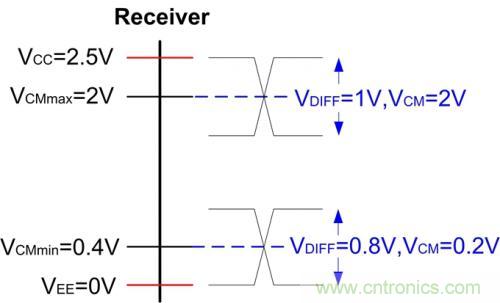

那么其接收窗口如下圖所示，圖中標出了共模電壓為最大或者最小時，其允許的最大單端電壓。
只要落在這個范圍內的差分信號，即同時滿足：
1．輸出|VDIFF|大于300mV；
2．輸出共模信號VBB位于400 mV到2000mV之間；
3．輸出的單端信號不能超過VCC或者VEE；
滿足以上條件的差分信號都可以被正確接收。可以注意到，如果共模信號被端接到VBB =VCC-1.3V，接受窗口最大。
由上可見，差分信號有比單端信號寬得多的接收窗口，這也是高速應用中差分信號被普遍采用的原因之一。
