【導讀】隨著技術的最新進展，你可以改用鋰離子電池來迅速啟動汽車，其重量只有幾磅，尺寸也就人手那么大。電池技術的不斷變化促使許多新手學習如何設計電池管理系統。本文提供了有關電池管理系統（BMS）架構的初學者指南，討論了主要功能塊，并解釋了每個功能塊對BMS系統的重要性。
現在的電子設備具有更高的移動性并且比以前更綠色，電池技術進步推動了這一進展，并惠及了包括便捷式電動工具、插電式混合動力車、無線揚聲器在內的廣泛產品。近年來，電池效率（輸出功率/尺寸比）和重量均出現大幅改善。試想一下汽車電池得多龐大和笨重，其主要用途是啟動汽車。隨著技術的最新進展，你可以改用鋰離子電池來迅速啟動汽車，其重量只有幾磅，尺寸也就人手那么大。電池技術的不斷變化促使許多新手學習如何設計電池管理系統。本文提供了有關電池管理系統（BMS）架構的初學者指南，討論了主要功能塊，并解釋了每個功能塊對BMS系統的重要性。

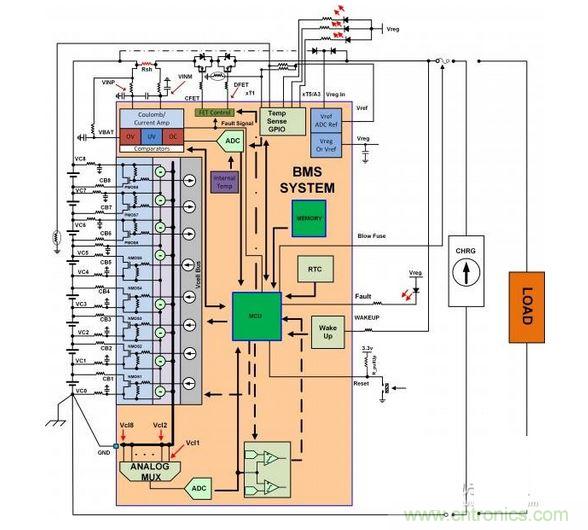

圖 SEQ Figure * ARABIC 1：電池管理系統（BMS）功能塊的簡化示意圖。
電池管理系統架構
電池管理系統（BMS）通常包含若干功能塊，如：FET驅動、電流監控、單電池電壓監視器、單電池電壓均衡、實時時鐘、溫度監控和狀態機。市場上有多種類型的BMS IC。從簡單的模擬前端（如提供均衡和監測功能并需要微控制器的ISL94208）到自主運行的獨立集成解決方案（如ISL94203），功能塊的分組存在很大差異。現在我們來看每個功能塊的用途和所使用的技術，以及每種技術的優缺點。
關斷FET和FET驅動器
FET驅動器功能塊負責電池組的連接以及負載與充電器之間的隔離。FET驅動器的行為可根據單電池電壓測量值、電流測量值和實時檢測電路進行操控。圖2（a） 和 2（b）描述了負載與充電器及電池組之間的兩種不同FET連接。

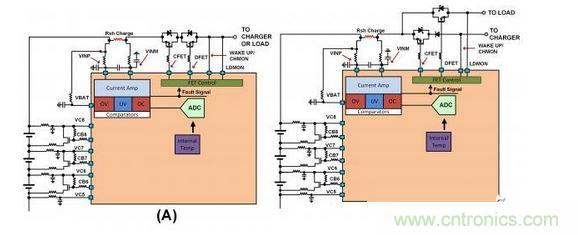

圖 SEQ Figure * ARABIC 2：不同連接的截止FET原理圖：（a）負載與充電器之間的單一連接，（b）允許同時充電和放電的二端子連接。
圖2（a）需要最少的電池組連接數，且電池組工作模式限于充電、放電或休眠。電流方向和具體實時檢測的行為決定了器件的狀態。例如，ISL94203有一個CHMON，用于監測截止FET右側上的電壓。如果充電器已連接且電池組與之隔離，則注入電池組的電流將使電壓上升至充電器的最大供電電壓。這時，CHMON所在位置的電壓電平升高（tripped），讓BMS器件知道已連接充電器。負載連接是通過以下方式來確定的：向負載方向注入電流，以確定負載是否存在。如果引腳所在位置的電壓在電流注入時沒有顯著上升，則表明負載還在。然后FET驅動器的DFET繼續斷開。圖2（b）的連接方案允許電池組在充電時可以支持放電工作。
可以設計FET驅動器來連接至電池組的高端或低端。高端連接需要一個電荷泵驅動器來激活NMOS FET。使用高端驅動器可使電路其余部分具有穩固的接地基準。低端FET驅動器連接見于一些集成解決方案，用以降低成本，因為這時無需電荷泵。低端連接也不需要高電壓器件，它會占用更大的芯片面積。在低端上截止FET會使電池組的接地點連接浮接，使之易受注入測量的噪聲的影響——這會影響一些IC的性能。
單電池電壓和最大限度延長電池壽命
單電池通過串聯或并聯方式形成電池組。并聯會增加電池組的電流，串聯會增加總電壓。單電池的性能遵循下面的分布：當時間等于零時，電池組中單電池的充電和放電速度相同。由于每個單電池都是交替進行充放電，所以每個單電池的充電和放電速度存在差異，這會導致在電池組上的擴散性分布。確定電池組是否已充電的簡單方法是，按照設定電壓水平監視每個單電池的電壓。第一個達到該電壓限值的單電池電壓會使電池組充電限值脫扣。電池組包含弱于平均值的單電池會導致最弱單電池首先達到限值，從而阻礙其余單電池充滿電。如前所述，充電方案不能使電池組每次充電的ON時間達到最大化。充電方案會因為需要更多充電和放電循環而縮短電池組的壽命。較弱的單電池放電速度較快。這種情況也會出現在放電周期。較弱的單電池會首先達到過放電門限值關斷，使得其余單電池仍有剩余電荷。

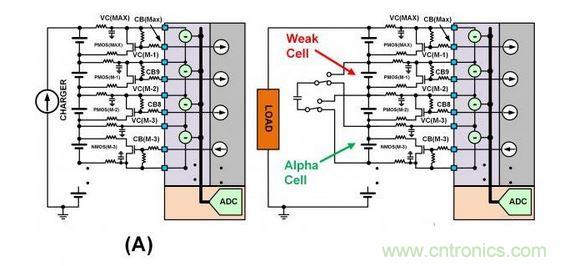

圖 SEQ Figure * ARABIC 3：此圖顯示了不同類型的單電池平衡：（a）使用旁路單電池平衡FET來減慢單電池在充電周期的充電速度。（b）在放電周期內使用主動平衡從強單電池“偷取”電荷并將該電荷給予弱單電池。
改善電池組每次充電的ON時間有兩種方法。第一種方法是在充電周期內減慢對最弱單電池的充電速度。具體做法是將一個旁路FET與單電池上的電流限制電阻器相連接，參見圖3（a）。這會從具有最高電流的單電池分流電流，使得該單電池充電速度下降，相對地提高其他單電池的充電速度。最終目的是使電池組的蓄電量達到最大化。這是通過使所有單電池同時達到滿充門限值來實現的。
采用電荷移動方案可使電池組在放電周期實現平衡，具體做法是通過電感耦合或電容性儲存從強的電池取得能量，并將儲存的電能注入最弱的單電池。這會減慢最弱單電池達到放電門限值的速度。該過程稱為主動平衡，參見圖3（b）。溫度監測，現在的電池可輸出大電流并保持恒定電壓。這會導致失控（runaway）情況的出現，引起電池著火。用于制造電池的化學物質是高度不穩定的。用某些東西刺穿電池會使電池著火。溫度測量不只出于安全考慮，還可用于確定溫度是否適合電池充電或放電。溫度傳感器負責監測能量儲存系統（ESS）應用中的每個單電池，或者更小、更便攜的應用中的一組單電池的溫度。通常使用由內部ADC電壓基準供電的熱敏電阻來監測每個電路的溫度。內部電壓基準用于降低溫度讀數相對環境溫度變化的不準確性。
