DC-LED驅動技術路線分析：
LED驅動電路控制LED（發光二極管）點亮所需電力的電源電路時。LED 的正向壓降（VF）隨制造時的誤差和環境溫度發生改變，無法采用恒壓驅動。因此，一般需要使用恒流驅動，使供應給LED 的電流保持恒定。LED驅動的電路構造與普通的開關穩壓器（DC-DC轉換器）基本相同，沒有太大的差異。但LED驅動有特殊的要求，大致有兩個差別。
第一個差別是反饋電壓低（圖）。反饋電壓是指檢測輸出電壓，反饋給開關穩壓器IC的電壓。LED驅動IC采用恒流控制，是把輸出電流轉換成電壓后作為反饋電壓的。

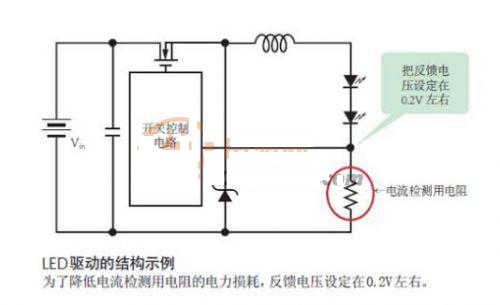

圖1 技術路線原理圖
通常，開關穩壓器IC設定的反饋電壓約為1.2V。但對于LED驅動IC，1.2V過大。因為把輸出電流轉換成電壓的數百mΩ 的電阻（電流檢測用電阻）需要與LED串聯。對于照明器具等使用的高亮度LED，流經的是1.5A和2A等大電流。如果500mΩ的電流檢測用電阻中通過1.5A的電流，僅此一項就會產生0.75W的電力損耗。因此，LED驅動IC把反饋電壓設定在了非常低的0.2V左右。這樣一來，不僅可以使用較小的電流檢測用電阻，而且在大電流通過時，也可以把電力損耗控制在較低的水平。
第二個差別是為實現更精確的恒流控制進行了改進。因為單純依靠檢測輸出電流進行反饋，很難補償輸入電壓的變化、LED 正向壓降的變化、電感器和電容器的特性變化等。
各LED驅動IC廠商為了實現更正確的恒流控制進行的代表性改進是“恒定脈動方式”。發生上述變化后，與供應給LED的電流相重疊的脈動成分的振幅也會改變，導致LED亮度發生變化。一般來說，脈動成分的振幅由輸入電壓、輸出電壓、電感、開關控制的導通時間決定。為此，恒定脈動方式是檢測輸入電壓和輸出電壓，按照電壓來調整導通時間。也就是通過精密控制開關的頻率，實現更精確的恒流控制。
長運通光電DC-LED設計路線：
長運通光電多年來一直經營CYT34063，市占率位居前列。在此理論基礎上并結合在LED驅動技術的理解，設計出高恒流精準度的DC驅動器，正式批量推出DC-LED驅動器-CYT34065。

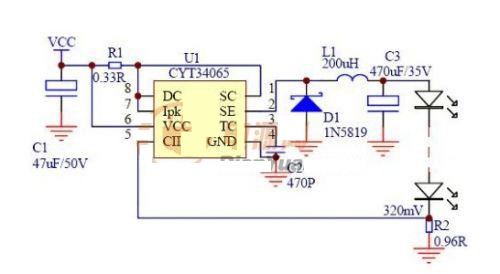

圖2 降壓型LED驅動參考設計
CYT34065是在CYT34063基礎上，改進設計而派生的LED驅動器。CYT34065繼續保留CYT34063優秀的特點外，并且還能高效率的驅動LED。CYT34065是專門為LED大功率而設計的一款直流驅動器，可選擇升壓、或降壓應用，最大輸出典型值1A，效率高達85%以上。 蓄電池直流應用設計場所中CYT34065有著較高的性價比，高可靠性、穩定性高，恒流效果極佳。
[page]
CYT34065特別適合設計3-12V升壓設計，輸出12-24V以上。也可以設計36V-24V甚至低于12V降壓驅動線路，CV或CC模式，降壓低至1.25V以上的輸出電壓。CYT34065仍然滿足輸出DC恒壓模式設計，完全兼容CYT34063應用。輸出采樣基準需要重新計算外，不需要修改原設計PCB線路。并且還能設計低于1.25V或更低的電壓范圍。
CYT34065推出28V和40V兩款規格，設計升、降壓型恒流LED驅動電路，內置1A功率達林頓管，開關型高效轉換器，輕巧型SOP8或DIP8封裝，頻率工作在100KHz，低至300mV采樣效率可達85%，達到DC驅動恒流設計高性價比。

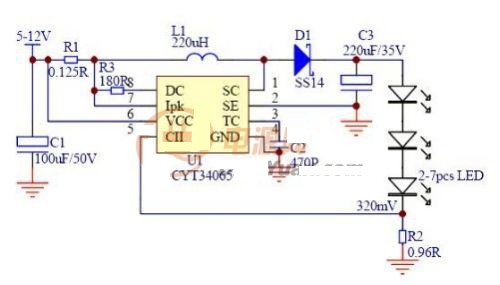

圖三 升壓型LED驅動參考電路
CYT34065設計開辟了，CV和CC模式兼容應用先河，找到了CV與CC直流輸出應用兼容設計的新方式。長運通光電技術有限公司一直致力于LED驅動IC設計研究，在公司多年DC電源IC設計基礎上，找到了新的設計方向，接下來長運通光電技術公司會陸續推出全系列DC應用電路，并且CV與CC模式兼容。
