* TranSwitch高速解決方案
家庭娛樂在過去十年發生了翻天覆地的變化，現已成為相互通信、獲取信息和娛樂休閑的主流。從有線電視或地面廣播設施接收預設頻道的CRT電視已演變?yōu)楦咔?電視，它們能夠與多個信源連接，并可顯示互聯網中多不勝數的網站上的內容。隨著數字電視（DTV）的出現，制造商推出了一種多功能系統，能夠?qū)藴孰娨暪?能與個人電腦功能集成起來，例如，媒體串流、瀏覽、電子郵件、應用程序下載，以及與家庭中的其他設備聯網。
電視接口以及電視與外部世界的連接方式也在不斷演進，這加速了數字電視的革新。高清多媒體接口（HDMI）等數字接口正在逐漸取代復合、S-Video和 RGB等模擬接口。另外，用戶可以通過數字電視上的Wi-Fi和有線以太網接口訪問互聯網。音頻也在不斷演進。當今的數字電視能夠接收高保真多聲道音頻， 將高質量音頻回傳給音視頻（A/V）接收器 — 這種接收器已成為家庭娛樂系統的主要組件。由于數字電視技術的縱深范圍已得到延伸，現可支持其他數字接口，一顆新星正在PC連接世界中冉冉升起 — DisplayPort(DisplayPort是當今個人電腦和移動應用中采用的視頻/音頻數字接口)。
TranSwitch 公司憑借其先進的知識產權（IP）高速接口核心而享譽全球，許多頂級多媒體產品都采用了這種核心。今年，TranSwitch推出了新的集成電路（IC） 產品線，稱為HDplay。精心設計的HDplay能夠滿足數字電視接口的當前與未來需求，是當前市場中最先進的高速數字視頻和數據接口設備的杰出代表。
HDplay屬于多輸入、多協議物理層與鏈路層設備系列，支持所有流行的視頻標準，以及數字電視中使用的互聯網協議（IP）接口：HDMI/DVI、 DisplayPort和以太網接口。HDplay包括適用于數字電視、音視頻接收器、投影儀和多用途監視器的IC產品。這些芯片內部的視頻引擎和接口基 于最先進的技術，具有以下功能：
HDP
HDP是TranSwitch開發的一種獨特的模擬物理層（PHY）技術，可完美支持HDMI和DisplayPort接口。盡管HDMI是前幾年風糜 IT界的技術，但與DisplayPort接口相比，后者技術更為先進，專門針對PC領域而開發，目前已在許多臺式電腦、筆記本電腦、監視器、平板電腦和 智能手機設備上廣為采用（圖1）。
圖1：每年的DisplayPort交付端口總數與移動應用中使用的DisplayPort端口數
從用戶的立場看，HDMI和DisplayPort可滿足相同的目的：將機頂盒（STB）或DVD等信源設備（例如）上的非壓縮高分辨率視頻與高質量音頻 傳送到DTV或投影儀等終端設備。但是，HDMI和DisplayPort無法互操作，這意味著，用戶無法將帶有DisplayPort輸出的筆記本電腦 （例如，最新的蘋果筆記本電腦）連接到只帶有HDMI數字輸入的數字電視機。用戶的唯一解決方法是購買一個價格不菲的專用轉接盒，或者購買一條可將 DisplayPort數據流轉換成HDMI數據流的有源電纜。整合了HDP技術的HDplay產品可將任何HDMI信源或DisplayPort直接連 接到DTV、A/V接收器或投影儀，而無需使用轉接盒或有源電纜。
圖2：HDP – 兩種技術的最佳整合 – 在CE和PC/移動設備之間完全互操作
[page]
超高清分辨率
最新的HDMI版本1.4引入了新的分辨率，例如4K×2K和幀速率60Hz的3D分辨率（目前的3D數字電視僅支持24Hz較低幀速率的3D分辨率）。
許多用戶認為4K×2K（又稱為4K）是家庭數字電視的最高分辨率，原因即使對于大屏幕電視機，它也能提供較短的觀看距離（用戶察覺不再能夠看到像素的距離）。
HDplay產品裝配了市場中最快的HDMI PHY，像素率達到297MHz，支持HDMI最新修訂標準中定義的所有現有分辨率，包括4K×2K和幀速率60Hz的3D分辨率。
AnyCable
結合AnyCable，用戶可以使用HDMI長電纜以及低質量（低成本）電纜。在典型的應用中，集成了AnyCable的HDplay接收器能夠通過長于 40米的電纜傳送1080P分辨率的完美圖像。 AnyCable技術基于高指數分辨率自適應均衡器，并支持64個均衡器。這種技術的難點在于，適配機制需要根據與接收器連接的電纜以及信號率，快速融合 到經過優化的均衡器。TranSwitch獲得專利的技術可以實現在數百毫秒內適應經過優化的均衡器。
圖3：AnyCable均衡器曲線圖
AnyCable支持價格極其低廉的電纜，使用戶能夠享受高清視頻，而無需購買昂貴的HDMI電纜。此外，通過AnyCable技術，可以將HDMI長電纜連接到其他房間中的投影儀或數字電視等遠程設備，并提供最高質量的圖像。
高速以太網、HDMI以太網通道（HEC）
所有聯網智能數字電視都包括高速以太網（10M和100M局域網(LAN)）連接器，用于通過互聯網串流數據與視頻。根據InStat的調查，2011年 有3700萬臺裝配有線以太網連接器的電視機在市場中銷售，到2012年底，還要增加4700萬臺。2011年8月的iSupply報告指出，“到 2015年，支持互聯網的消費型設備交付數目將會達到10億臺的3/4，即大約7.808億臺，大大超出了4.791億的個人電腦交付數。”
HEC是最新的HDMI版本1.4中新增的功能。支持HEC的產品能夠通過HDMI電纜驅動100Mbps全雙工以太網流量?？赏ㄟ^兩種方法實施HEC： (1) 使用獨立的外部以太網PHY芯片，這種芯片的HDMI PHY內部帶有“HEC橋”，可通過HDMI電纜將外部PHY的流量轉換成以太網流量；(2) 使用驅動HEC橋的集成以太網PHY。下圖4顯示了兩種實施方法。
HDplay產品是唯一能夠集成以太網PHY、消除外部PHY的IC產品，并且是唯一包含內部開關、可將以太網流量轉移到標準以太網連接器（稱為RJ-45）的解決方案，此外，它還使系統能夠連接到標準以太網信源。
HDplay產品支持上述功能以及其他許多獨特的功能，允許與所有視頻信源完全互操作，在有線以太網上通過互聯網協議流量傳輸非壓縮視頻（HDMI和DisplayPort）與壓縮視頻。
TXC-44143是HDplay涵蓋的產品之一。下圖5描述了TXC-44143的主要功能和框圖。
圖4：HEC和10/100M以太網集成解決方案

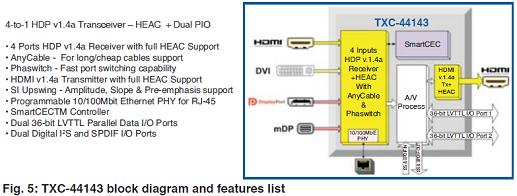

圖5：TXC-44143框圖和功能列表
四合一HDP v1.4a收發器 - HEAC + 雙PIO
• 4端口HDP v1.4a接收器，完全支持HEAC
• AnyCable – 支持長電纜/廉價電纜
• Phaswitch – 快速端口切換功能
• HDMI v1.4a發射器，完全支持HEAC
• SI Upswing – 支持幅度、斜坡和預加重控制
• 適用于RJ-45的可編程10/100Mb以太網PHY
• SmartCECTM控制器
• 兩個36位LVTTL數據I/O并行端口
• 兩個I2S和SPDIF I/O數字端口
