【導讀】單片機中的晶振在整個內部電路中發揮著重要的作用，電路配合晶振的運行能夠產生單片機所需的時鐘頻率。可以說，一切指令都是建立在時鐘頻率的基礎上，那么，晶振與波特率又有什么關系呢？兩者之間影響到底有多大呢？
在串行通信中，MCS—51串口可約定四種工作方式。其中，方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可變的，由定時器T1的溢出率決定。
波特率是指串行端口每秒內可以傳輸的波特位數。這里所指的波特率，如標準9600不是每秒種可以傳送9600個字節，而是指每秒可以傳送9600個二進位，而一個字節要8個二進位，如用串口模式1來傳輸，那么加上起始位和停止位，每個數據字節就要占用10個二進位，9600波特率用模式1傳輸時，每秒傳輸的字節數是9600÷10=960字節。

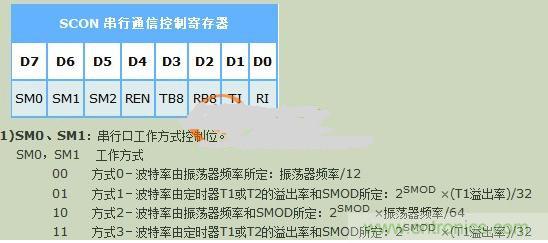

圖1
方式0的波特率是固定的，為fosc/12，以一個12M 的晶振來計算，那么它的波特率可以達到1M。
方式2的波特率是固定在fosc/64 或fosc/32，具體用那一種就取決于PCON 寄存器中的SMOD位，如SMOD 為0，波特率為focs/64,SMOD 為1，波特率為focs/32。
方式1和方式3的波特率
模式1和模式3的波特率是可變的，取決于定時器1或2(對于52芯片)的溢出速率，就是說定時器1每溢出一次，串口發送一次數據。可以用以下的公式去計算：
溢出速率=(計數速率)/(256-TH1初值)
溢出速率=fosc/[12*(256-TH1初值)
上式中的“計數速率”與所使用的晶體振蕩器頻率有關，在51 芯片中定時器啟動后會在每一個機器周期使定時寄存器TH的值加1，一個機器周期等于十二個振蕩周期，所以可以得知51芯片的計數速率為晶體振蕩器頻率的1/12，一個12M 的晶振用在51芯片上，那么51的計數速率就為1M。通常用11.0592M 晶體是為了得到標準的無誤差的波特率，那么為何呢?計算一下就知道了。如我們要得到9600 的波特率，晶振為11.0592M 和12M，定時器1 為模式2，SMOD 設為1，分別看看那所要求的TH1 為何值。代入公式：
11.0592M：
9600=(2÷32)×((11.0592M/12)/(256-TH1))
TH1=250
12M：
9600=(2÷32)×((12M/12)/(256-TH1))
TH1≈249.49
上面的計算可以看出使用12M晶體的時候計算出來的TH1不為整數，而TH1的值只能取整數，這樣它就會有一定的誤差存在不能產生精確的9600波特率。當然一定的誤差是可以在使用中被接受的，就算使用11.0592M 的晶體振蕩器也會因晶體本身所存在的誤差使波特率產生誤差，但晶體本身的誤差對波特率的影響是十分之小的，可以忽略不計。
