【導讀】意法半導體 (ST) 的STSPIN32系列產品集成了MCU與功率開關管柵極驅動器，不僅節省了成本，還簡化了設計流程，整個系統的體積最多可縮小65%，這些特性讓它在市場上脫穎而出備受青睞。
意法半導體 (ST) 的STSPIN32系列產品集成了MCU與功率開關管柵極驅動器，不僅節省了成本，還簡化了設計流程，整個系統的體積最多可縮小65%，這些特性讓它在市場上脫穎而出備受青睞。
STSPIN32G0是首款面向主流市場的STSPIN32產品，首款內置STM32G0 MCU以及三相半橋柵極驅動器的BLDC控制器，能夠驅動傳統的功率MOSFET和IGBT，并具有更出色的成本效益。它專門為這類應用場景量身打造：對算力的需求超過STSPIN32F0，但又不需要STSPIN32G4那么高的性能。因此，在那些不需要太大內存的應用中，STSPIN32G0也能夠運行先進的FOC算法。
最近，兩款STSPIN32G0低壓產品正式上市，進一步提升了該產品系列在主流市場的影響力。

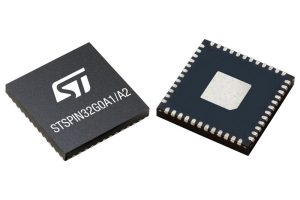

▲ 新款STSPIN32G0低壓產品
主流市場面臨發展痛點
如今，電動自行車、掃地機器人、電動工具以及家用電器等產品，不僅要提升效率，還需更加貼合消費者的使用需求。在此背景下，更小的體積對于容納更大容量的電池、打造更具吸引力的產品來說，顯得尤為關鍵。
然而，在廠商開拓新市場的過程中，他們想開發出成本效益更高的系統，但又無法適配資源有限的MCU，這個矛盾日益突出。因此，當下的挑戰在于找到一個平衡點，既能確保開發人員順利運行應用程序，又能顯著節省成本。
STSPIN32G0高壓產品
由于各種限制條件存在很大差異，滿足主流應用的需求面臨復雜的技術挑戰。因此，ST推出了低壓和高壓兩個STSPIN32G0產品線，以滿足更多的設計需求。
STSPIN32G0251和STSPIN32G0252配備250V柵極驅動器，而STSPIN32G0601和STSPIN32G0602配備600V柵極驅動器。這四款產品都屬于高壓系列，已于2024年上市。
從傳統應用角度來看，由于這些器件支持高電壓，并且能為柵極驅動器提供高達1A的電流，因此主要適用于各類應用場景中的逆變器，像商用電器、工業電器以及風扇等。
STSPIN32G0低壓產品
ST最新推出的STSPIN32G0低壓產品包括 STSPIN32G0A1、STSPIN32G0A2、STSPIN32G0B1和STSPIN32G0B2。這些產品均配備了一個穩壓器和一個額定電壓為45V、電流最高0. 6A的柵極驅動器。A系列包含三個用于電流采樣的內置運放，能夠精確運行FOC有感或無感算法，而B系列僅包含一個用于電流采樣的內置運放，這樣可以減少外部器件，節省成本數量。
型號以“1”結尾的產品與以“2”結尾的產品之間的區別在于，前者的IO引腳數量更少，但支持連接外部備用電源（VBAT引腳）和ADC參考電源（VREF+引腳）。外部備用電源可以確保系統在斷電以后RTC（實時時鐘）和備份寄存器能夠繼續工作。更高精度的ADC參考電源可以顯著提高ADC和DAC的轉換精度，減少噪聲和誤差。這四款器件的目標應用包括家用電器、電動工具、無人機等。
與STSPIN32G4一樣，所有的STSPIN32G0都集成了自舉二極管，進一步減少對外部組件的需求。低壓產品還集成了電源管理電路，能夠為MCU提供3.3V電壓，為柵極驅動器提供12V電壓。因此，即便MCU和柵極驅動器所針對的是主流應用領域，ST依然能保證工程師們可以享受到先進的功能特性，以及與高性能產品同樣的高集成度體驗。
如果用戶的產品能夠在8KB RAM和64KB閃存的條件下運行FOC算法，且無需用到STSPIN32G4的坐標旋轉數字計算機（CORDIC）加速器，更具成本效益的STSPIN32G0必將成為他們的理想之選。
解決內存困境，成功斬獲design win
目前，STSPIN32G0低壓產品已經在一些項目中獲得成功應用，因為它解決了用戶在內存方面的難題。用戶的應用無法適配內存受限的MCU。ST的低壓新產品為他們提供了所需的內存空間，同時又不會大幅增加物料成本。這款器件的耐用性、靈活性以及高效能表現得到了用戶的一致好評。與此同時，更大的內存容量讓用戶無需花費大量時間進行優化，從而可更快地將產品推向市場。
評估板同期上線，加速用戶開發
此前，ST已經推出了針對STSPIN32G0 高壓產品的250V和600V開發板——EVSPIN32G02Q1S1和EVSPIN32G06Q1S1，以幫助用戶加速開發。

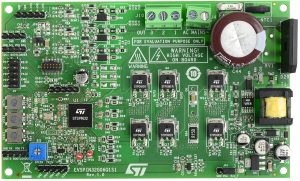

▲ EVSPIN32G06Q1S1評估板
STSPIN32G0低壓產品評估板——EVLSPIN32G0A1/B1也即將上市。該評估板配備了60V MOSFET及一個反饋網絡，能夠快速獲取來自數字霍爾傳感器和編碼器輸入的數據。該套件還支持三分流器和單分流器配置，以幫助用戶選擇最適合其系統的配置方案。
