【導讀】Rb的作用是用來控制晶體管的基極電路Ib，Ib稱為偏流，Rb稱為偏流電阻或偏置電阻。改變Rb的值，就可以改變Ib的大小。圖中Rb固定，稱為固定偏置電阻。
1.三極管偏置電路_固定偏置電路
如上圖為三極管常用電路中的固定偏置電路：Rb的作用是用來控制晶體管的基極電路Ib，Ib稱為偏流，Rb稱為偏流電阻或偏置電阻。改變Rb的值，就可以改變Ib的大小。圖中Rb固定，稱為固定偏置電阻。
這種電路簡單，使用元件少，但是由于晶體管的熱穩定性差，盡管偏置電阻Rb固定，當溫度升高時，晶體管的Iceo急劇增加，使Ie也增加，導致晶體管工作點發生變化。所以只有在溫度變化不大，溫度穩定性不高的場合才用固定偏置電路
2.三極管偏置電路_電壓負反饋偏置電路
如上圖為三極管常用電路中的電壓負反饋偏置電路：晶體管的基極偏置電阻接于集電極。這個電路好象與固定偏置電路在形式上沒有多大差別，然而正是這一點，恰恰起到了自動補償工作點漂移的效果。從圖中可見，當溫度升高時，Ic增大，那么Ic上的壓降也要增大，使得Uce下降，通過Rb，必然Ib也隨之減小，Ib的減小導致Ic的減小，從而穩定了Ic，保證了Uce基本不變。
這個過程，稱為負反饋過程，這個電路就是電壓負反饋偏置電路。

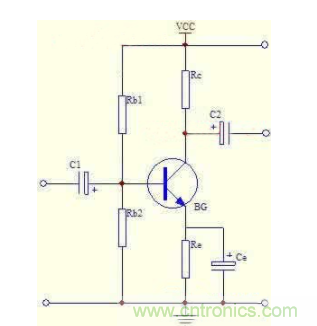

3.三極管偏置電路_分壓式電流負反饋偏置電路
如上圖為三極管常用電路中的分壓式電流負反饋偏置電路：這個電路通過發射極回路串入電阻Re和基極回路由電阻R1，R2的分壓關系固定基極電位以穩定工作點，稱為分壓式電流負反饋偏置電路。下面分析工作點穩定過程。
當溫度升高，Iceo增大使Ic增加.Ie也隨之增加。這時發射極電阻Re上的壓降Ue=Ie*Re也隨之升高。由于基極電位Ub是固定的，晶體管發射結Ube=Ub-Ue，所以Ube必然減小，從而使Ib減小，Ic和Ie也就減小了。
這個過程與電壓負反饋類似，都能起到穩定工作點的目的。但是，這個電路的反饋是Ue=Ie*Re，取決于輸出電流，與輸出電壓無關，所以稱電流負反饋。
在這個電路中，上，下基極偏置電阻R1，R2的阻值適當小些，使基極電位Ub主要由它們的分壓值決定。發射極上的反饋電阻Re越大，負反饋越深，穩定性越好。不過Re太大，在電源電壓不變的情況下，會使Uce下降，影響放大，所以Re要選得適當。
如果輸入交流信號，也會在Re上引起壓降，降低了放大器的放大倍數，為了避免這一點，Re兩端并聯了一個電容Ce，起交流旁路作用。
