概述
PolySwitch PPTC(聚合物正溫度系數)器件可幫助防護過電流浪涌及過溫的故障。熱敏電阻型器件可在故障條件下限制危險的大電流流過。但是它不同于只能使用一次就必須更換的傳統保險絲，TE Connectivity的PPTC器件在故障排除和電路電源斷開之后能夠復位，進而減少了保固、服務和維修費用。
PolySwitch電路保護器件是由聚合物PTC原料摻加導體所制成的。如圖1所示，在正常溫度下原料緊密地將導體束縛在結晶狀的結構，構成一個低阻抗的鏈接。然而，當大電流通過或周圍環境溫度升高導致器件溫度高于動作溫度時，在聚合物中的導體融
化而變成無規律排列，體積膨脹并導致阻抗迅速提高.
聚合物PPTC用作過電流保護
在電路中正溫度系數(PPTC)過電流保護器件是在電路中串聯使用, 當電流急速增加的時候，PPTC從低電阻變高電阻來保護電
路。這即稱為器件‘動作’，如圖2所示是一個典型的應用。
在正常工作狀態中此器件電阻值遠小于電路中的其余的電阻。但是對過流情況做出反應，器件電阻提高(動作)，從而將電路中的
電流減少為任意電路器件均可以安全承載的值。這一改動是是因I2R加熱器件內產生的熱量，從而使器件溫度快速升高造成的。
動作原理
PolySwitch器件動作原理是一種能量的平衡,如圖3所示當電流流過PolySwitch器件時，由于I2R的關系會產生熱量，而產生的熱量便會全部或部份散發至環境中，沒有散發出去的便會提高PolySwitch器件的溫度。
在圖3的Point 1時溫度較低，產生的熱量和散發的熱量達到平衡，但是當流過的電流較多或是環境溫度較高時，會產生較高的熱量，而提高PolySwitch器件的溫度，然而當電流或環境溫度的增加并不顯著，PolySwitch器件所產生的熱量可以散發至環境中而
在Point 2達到平衡。
當電流或環境溫度再提高時，PolySwitch器件會達到一個較高的溫度如圖Point 3所示。若此時電流或環境溫度繼續增加，產生的
熱量能便會大于散發出去的，使得PolySwitch器件溫度速增，在此階段，很小的溫度變化就會造成阻值的大幅提高，這現象可由圖上的Point 3及Point 4看出。這時PolySwitch器件正處于動作的保護狀態，阻抗的增加便限制了電流的通過，而保護設備免于損壞。如以上所述PolySwitch-PTC熱敏電阻在環境溫度升高時，其阻值亦會隨之增加，從而達到Point 4的高阻抗?fàn)顟B(tài)，并不需外加電流。當溫度下降后PolySwitch就以熱敏電阻的特性回復到低阻抗?fàn)顟B(tài)。此種現象可做為溫度感應控制。
保持和動作電流作為溫度函數的示例

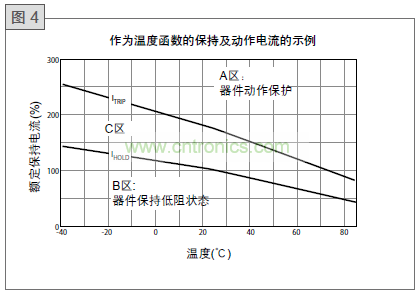

圖4說明了作為溫度函數的PolySwitch器件的保持和動作電流行為?？梢詾槊總€可用器件定義一條這樣的曲線。A區說明了PolySwitch器件將動作 (轉到高電阻狀態) 以保護電路時的電流和溫度的組合。B區說明了PolySwitch器件將允許電路正常操作的
電流和溫度的組合。在C區，此器件可能動作或保持在低電阻狀態 (這取決于單個器件的電阻)。
聚合物PPTC動作原理

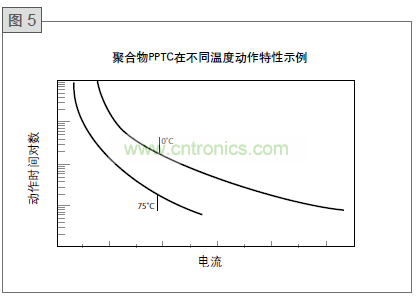

圖5顯示了在0℃和75℃下的靜止空氣中聚合PTC器件的一對典型運行曲線對。這些曲線是不同的，因為需要動作器件的熱量來自
電氣I2R加熱和器件環境。75℃時環境的熱量輸入要比0℃的熱量輸入大得多，因此動作所需要的附加I2R相對較少，造成在給定的動作時間內的較低的動作電流(或在給定的動作電流下動作更快)。
[page]
動作后器件阻值回復特性
圖6顯示了動作和隨后允許冷卻的PolySwitch器件的典型行為。在此圖中，我們可以清楚地看到，即使在若干小時以后，器件電
阻依然大于初始電阻。電阻的減降過程會延續一段較長的時間，最終電阻才接近初始電阻。
然而，這個時間可以是幾天，幾個月或幾年，但是為了動作的目的而指望器件電阻恢復到原來的值是不實際的。 所以選擇PolySwitch器件時，當決定保持電流時必須考慮R1MAX的值，即動作并恢復1小時后之最大阻值。
PolySwitch自復式器件器件選用方法
[page]
選型步驟
第1步:決定電路參數
您需要確定電路的以下參數：
最大操作環境溫度
標準操作電流
最大操作電壓
最大中斷電流
第2步:選擇能容納電路最大環境溫度和標準操作電流的PolySwitch器件

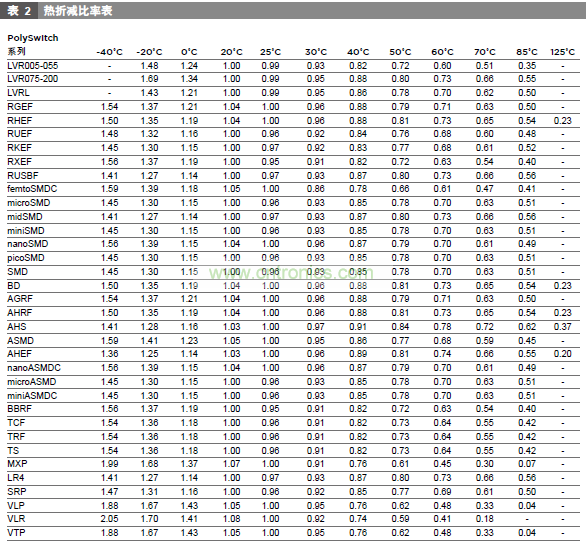

使用折減比率[環境溫度(℃)的保持電流(A)]表并選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等于或大于電路標準操作電流的值?，F(xiàn)在查看該行的最左邊，查閱最適于該電路的器件系列。
第3步:將所選器件的最大電氣額定值與電路最大操作電壓和中斷電流做比較
使用電氣特性表來驗證您在第2步中所選的零件是否將采用電路的最大操作電壓和中斷電流。查閱裝置的最大操作電壓(Vmax)和最大中斷電流(Imax)。確保Vmax和Imax大于或等于電路的最大操作電壓和最大中斷電流。
第4步:決定動作時間
動作時間是當故障電流通過器件時將此器件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確PolySwitch器件的動作時間是很重要的。如果您選擇的器件動作過快，則有可能會出現異常動作或有誤動作。如果器件動作過慢，則在器件動作并限制電流之前，受保護的器件可能已損壞。
使用20℃時的典型動作時間曲線來決定PolySwitch器件在預期的錯誤電流下動作時間特性能否接受，如果不能，則再回到第2步選擇另一替代器件。
第5步:驗證環境操作溫度
確保應用場合的最小和最大環境溫度在PolySwitch器件的操作溫度范圍內。大多數PolySwitch器件的操作溫度范圍介于-40℃到85℃，某些特殊情況下會達到125℃。
第6步:驗證PolySwitch器件的外形尺寸
使用外形尺寸表來將您選擇的PolySwitch器件的外形尺寸與應用場合的空間條件比較。
[page]
參數定義說明:
IH 20℃環境溫度下之最大工作電流
IT 20℃環境溫度下PolySwitch器件動作保護的最小電流
Vmax PolySwitch器件安全斷開之最大工作電壓，也稱之為Maximum Device Voltage,Maximum Voltage, Vmax,
Max Interrupt Voltage
Imax PolySwitch器件能安全動作之最大故障電流
PD PolySwitch器件動作狀態下之(功率損耗)消耗功率
Rmax PolySwitch器件未動作前之初始最大阻值
Rmin PolySwitch器件未動作前之初始最小阻值
R1max PolySwitch器件在動作后或是回流焊后1小時，在20℃下的最大電阻值。
RTripped TYP 第一次動作并恢復1小時后的典型阻值
