【導(dǎo)讀】由于造成連接器磨損機(jī)制可能非常復(fù)雜，因此本文討論僅限于對(duì)連接器磨損過(guò)程的一些簡(jiǎn)單觀察。磨損可以用一個(gè)簡(jiǎn)單的方程式來(lái)描述，盡管方程式中參數(shù)的含義可能相當(dāng)復(fù)雜。
連接器磨損對(duì)連接器的性能影響巨大，因?yàn)槟p過(guò)程消除了為接觸材料提供腐蝕保護(hù)的連接表面層。最常用的接觸材料是銅合金，所有這些材料在典型的連接器工作環(huán)境中都容易腐蝕。
連接器磨損有兩個(gè)主要原因。最明顯的一種情況是，當(dāng)插頭和插座接觸面互相滑動(dòng)接觸時(shí)，每次咬合過(guò)程都會(huì)發(fā)生磨損。第二種是連接器使用期間由于微動(dòng)而產(chǎn)生的磨損。微動(dòng)是由機(jī)械擾動(dòng)或熱膨脹錯(cuò)配力引起的小尺度運(yùn)動(dòng)，從幾微米到幾十微米。
首先，磨損機(jī)制可能非常復(fù)雜，因此本文討論僅限于對(duì)連接器磨損過(guò)程的一些簡(jiǎn)單觀察。磨損可以用一個(gè)簡(jiǎn)單的方程式來(lái)描述，盡管方程式中參數(shù)的含義可能相當(dāng)復(fù)雜。方程式如下：
V = k F L/H
其中V是磨損體積（在單個(gè)磨損體中從界面移除的金屬的體積），k是磨損系數(shù)，F(xiàn)是施加的載荷（連接器的接觸法向力），L是磨損體的位移長(zhǎng)度，H是接觸金屬的硬度。
對(duì)F、L和H的解釋相對(duì)簡(jiǎn)單。接觸力F是連接器設(shè)計(jì)參數(shù)。磨損體的長(zhǎng)度是咬合時(shí)的嚙合長(zhǎng)度，或微動(dòng)位移的長(zhǎng)度。接觸咬合長(zhǎng)度是連接器的設(shè)計(jì)參數(shù)，但微動(dòng)位移的長(zhǎng)度與許多參數(shù)有關(guān)。在方程式中，H是接觸金屬的硬度。
對(duì)于這類材料，硬度是確定的。對(duì)于兩種不同的金屬，它是復(fù)合硬度。在連接器中，兩個(gè)接觸表面光潔度一般相同，如金，但鎳底板的厚度和觸頭材料的硬度可能不同，因此復(fù)合硬度是合適的。然而，對(duì)于給定的連接器，F(xiàn)、L和H可以被認(rèn)為是“已知的”。
磨損量V需要一些解釋。連接器磨損量的參數(shù)是每一次磨損體中表面厚度的損失。V=at，其中A是接觸界面的面積，t是被移除的材料的厚度。A取決于幾何設(shè)計(jì)。磨損是由于針點(diǎn)接觸到一個(gè)表面，而不是一個(gè)厘米直徑的球軸承;對(duì)于幾何設(shè)計(jì)來(lái)說(shuō)是很重要的。同樣，對(duì)于給定的連接器，這種關(guān)聯(lián)也可以被認(rèn)為是“已知的”。
但是k是一個(gè)許多參數(shù)的變化因子。其中最重要的參數(shù)是接觸力F、硬度H、接觸幾何形狀、表面粗糙度以及接觸表面的潤(rùn)滑狀態(tài)等。再次強(qiáng)調(diào)，F(xiàn)，H，接觸幾何設(shè)計(jì)，和表面粗糙度，對(duì)給定的連接器來(lái)說(shuō)是“已知的”。潤(rùn)滑狀態(tài)取決于使用連接器的環(huán)境。我認(rèn)為，實(shí)際上，接觸力是連接件的k中最重要的參數(shù)，原因如下。

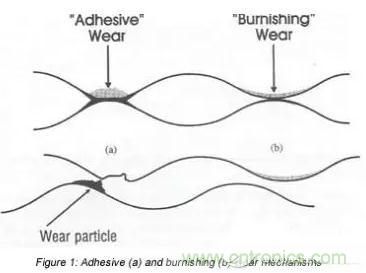

如圖1所示，圖示了兩個(gè)接觸面。需要注意的是，在接觸界面的微尺度上，所有的表面都是粗糙的。為了簡(jiǎn)單起見(jiàn)，給出了兩個(gè)接觸點(diǎn)或凹凸點(diǎn)。在下面的討論中，假設(shè)第一個(gè)接觸點(diǎn)創(chuàng)建接口（圖1中的a），并且隨著負(fù)載的不斷增加，使表面更加緊密，接口（b）開(kāi)始起作用。
在這些條件下，界面（a）比界面（b）經(jīng)歷更多的變形。由于凹凸不平的接觸很小，變形將是塑性的，凹凸不平的徑向流動(dòng)會(huì)隨著凹凸不平的頂部相互平緩而發(fā)生。這種徑向流動(dòng)破壞了表面膜和表面污染物，并有助于創(chuàng)建所需的金屬接觸界面。所創(chuàng)建的金屬界面將經(jīng)歷一定程度的“冷焊”。
簡(jiǎn)單地說(shuō)，“冷焊”意味著金屬表面通過(guò)凹凸不平的界面相互連接在一起，就像金屬鍵是在金屬內(nèi)部形成的一樣。由于凹凸不平的變形，凹凸不平的金屬也被硬化。在創(chuàng)建接口（b）時(shí)也會(huì)發(fā)生相同的過(guò)程，但程度較小。這意味著界面（a）將比界面（b）更強(qiáng)，因?yàn)檩^大的變形為“冷焊”創(chuàng)造了更大的接觸面積，而且它也經(jīng)歷了更大程度的硬化。
考慮到這些界面特征，當(dāng)剪應(yīng)力施加到系統(tǒng)時(shí)會(huì)發(fā)生什么。由于（a）是較強(qiáng)的界面，施加的應(yīng)力必須足以破壞（a）處的界面，而（b）處的較弱的界面則隨之出現(xiàn)。
從磨損的角度來(lái)看，界面斷裂是關(guān)鍵?？紤]接口（a）的狀態(tài)。經(jīng)過(guò)“冷焊”和硬化。事實(shí)上，由于界面硬化，（a）可能具有比原有金屬本身更高的內(nèi)聚力，凹凸不平的分離可能發(fā)生在原有金屬內(nèi)部，如圖1所示，而不是直接發(fā)生在界面上。由此產(chǎn)生的磨損顆粒就是方程式中的磨損體積V。
在（b）處較弱的界面可能在原始界面處或附近斷裂，很少發(fā)生磨損。（a）處的磨損過(guò)程通常稱為粘著磨損，（b）處的磨損過(guò)程稱為拋光磨損。如果在放大鏡下觀察連接器咬合過(guò)程中產(chǎn)生的磨損軌跡，在30~50倍放大時(shí)，粘著磨損軌跡將顯示出磨損顆粒的跡象，并顯得有些粗糙，而拋光磨損軌跡將顯得光滑和光亮。
如果粘著磨損過(guò)程中產(chǎn)生的磨損顆粒經(jīng)過(guò)變形足夠硬化，在接觸界面上就會(huì)充當(dāng)磨料，即所謂的三體磨料磨損，一種額外的磨損就會(huì)產(chǎn)生作用。
回到k，顯然，磨損機(jī)制從拋光到粘著磨損的變化將反映在磨損系數(shù)k值的顯著增加上。在拋光磨損過(guò)程中，k隨接觸力的增大而增大。然而，當(dāng)接觸力增加到粘著磨損變得活躍的程度時(shí)，k就會(huì)不連續(xù)地、潛在地顯著增加。
接觸力的大小導(dǎo)致k的不連續(xù)變化將主要取決于連接器的潤(rùn)滑狀態(tài)。對(duì)于清潔的表面，過(guò)渡范圍將是幾克到幾十克，而對(duì)于潤(rùn)滑良好的表面，過(guò)渡可能不會(huì)發(fā)生，直到接觸力加大到數(shù)百克才發(fā)生。
綜合考慮連接器的性能。在可以接受/需要低接觸力的應(yīng)用中，例如在小電流、高pin數(shù)的低咬合力和高耐久性應(yīng)用中，預(yù)期的磨損機(jī)制是拋光磨損，并且磨損率將很低。
一般來(lái)說(shuō)，功率應(yīng)用將需要更高的接觸力，以滿足在電阻和穩(wěn)定性方面對(duì)接觸界面的更高要求。在這種情況下，粘合劑和磨料磨損機(jī)制可能更活躍。這是許多功率連接設(shè)計(jì)利用多個(gè)接觸梁的原因之一。
這些系統(tǒng)降低了連接器電阻，因?yàn)槎鄠€(gè)梁是電并聯(lián)的，并且它們也可以設(shè)計(jì)成具有較低的接觸力，以減少粘合劑和磨料磨損的可能性。
當(dāng)然，在連接器系統(tǒng)的設(shè)計(jì)和制造中，磨損問(wèn)題需要最佳的解決方法。由于磨損率與硬度成反比，錫成品連接器的磨損率將高于金連接器。這種關(guān)系也說(shuō)明了為什么通常使用所謂的硬金。
另一個(gè)影響黃金成品連接器磨損的設(shè)計(jì)參數(shù)是鎳底板。光潔度的高低會(huì)影響連接器在沒(méi)有磨損的情況下所能承受的磨損次數(shù)。這方面要考慮薄金或閃光金等。如果發(fā)現(xiàn)連接器系統(tǒng)在磨損性能方面不足，則接觸潤(rùn)滑劑能夠充分提高性能，以滿足應(yīng)用要求。連接器的設(shè)計(jì)需要充分考慮磨損問(wèn)題，否則對(duì)連接器性能的影響將是致命的。
