多年來，可編程儀器表現為一種形式或另一種形式。雖然具體功能有所不同，但可編程儀器允許用戶在儀器中創建和保存一組指令（或程序），并且按需運行指令。通常，早期可編程儀器的能力和容量都非常有限，這使可編程性的使用局限于相對小而簡單的應用。較大或較復雜的應用需要使用單獨計算機或控制器通過通信接口（常常是GPIB）控制可編程儀器。
計算技術和編程語言的進步以及嵌入式計算容量成本的穩定下降帶來了新一代可編程儀器。新型儀器突破了舊的限制，極大提高了性能和靈活性。這些儀器的一個關鍵進步是采用腳本語言提供可編程性。本文詳細介紹了腳本以及如何利用腳本簡化測試與測量并且提高速度。
相關鏈接：
融入腳本的LXI儀器讓測試變得更輕松（上）
http://www.91bobo.cn/art/artinfo/id/80011216
Part V:腳本

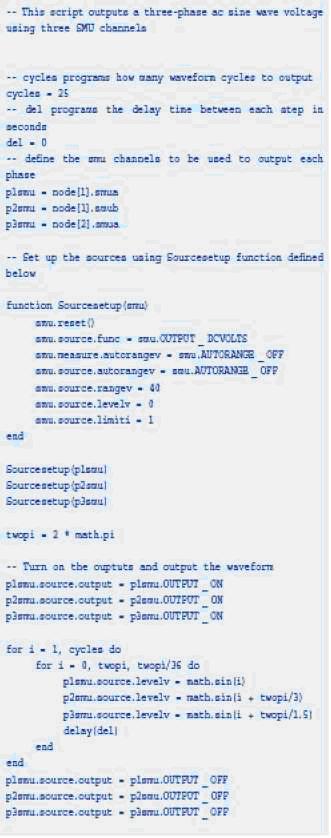

這部分包含許多腳本例子說明吉時利支持腳本的儀器的一些特點。圖1示出了兩臺吉時利系統源表如何使用單腳本控制產生3相交流波形。在這個例子中，使用吉時利的TSP-Link技術連接這兩臺儀器，因而很容易用腳本控制這兩臺儀器。

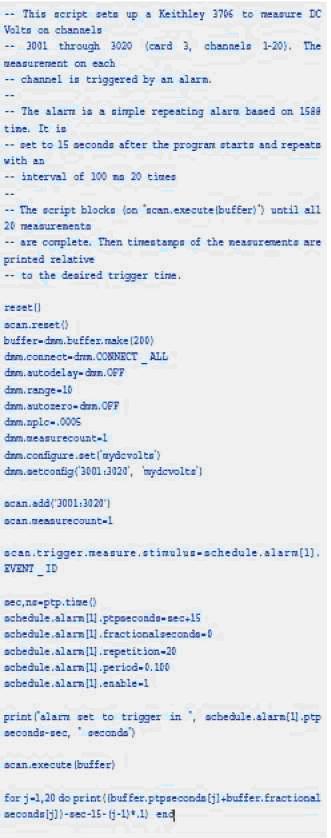

圖2說明了基于LXI Class B技術的定時器如何控制腳本工作。在此腳本中，吉時利3706型LXI Class B儀器使用基于IEEE 1588的計時器排列一系列測量的順序。LXI Class B的定時特點特別適合避免或最小化由延遲或通信時延導致的系統時延。
[page]
Part VI:如何開發有效的腳本
可以用許多種方法開發腳本。吉時利提供稱為測試腳本生成器（TSB）下載文件 的IDE（集成開發環境）用于為吉時利任意一款支持TSP的儀器開發腳本。TSB能用于在測試儀器上編輯、下載和執行腳本。TSB包含內建仿真器用于調試腳本無需傳送回儀器，這允許即使在沒有硬件的條件下也能開發腳本。
一些LXI儀器含有telnet端口用于遠程控制。對于這些儀器，用文本編輯器能提供快速和簡單的方法編寫和調試腳本。通過telnet應用，用戶能直接粘貼腳本文本或下載腳本文件到儀器。
一些用戶比較喜歡將腳本直接嵌入他們的測試執行應用。這些用戶在開發和調試腳本的同時也能開發和調試測試執行應用。
LXI的網絡連接性支持吉時利在3700系列開關/DMM產品中嵌入稱為TSB Embeded的腳本開發工具。用戶能通過儀器本身提供的Web頁面訪問此工具，從而用Web瀏覽器開發和管理他們的腳本，無需在PC上安裝任何軟件。
當開發帶嵌入式腳本處理的產品腳本時，可以采用基于函數或基于對象的方法。應當在任何合適的地方使用函數。這不僅對于最大化代碼重用是良好的傳統做法，而且還減少了腳本引擎執行環境存儲的代碼量而且為附加腳本和數據存儲留下了更多存儲區。嵌入式腳本最主要的優點是它能縮短PC主機和測試儀器之間的通信時間。一種基于函數的方法能最大化這種優點，因為PC主機僅需要發送一條短消息調用存儲的程序。如果更多長消息經常需要發送給儀器，那么減少通信的優點也消失了。
無論腳本如何開發，腳本帶來一些新的測試管理理念。雖然在某些情況下，在儀器的非易失存儲器上保存腳本是有用的，但是這樣做并非總是最好。當執行的測試預計測試儀器上將使用特定版本的腳本，當開始運行測試時，最好將腳本下載到儀器上。這樣就能完全控制測試運行所采用的腳本代碼版本。
Part VII:PC控制器和基于腳本的儀器
使用分立的控制器，基于腳本的儀器當然可用于常規測試系統。這樣做的詳細步驟可能有所不同，這取決于制造商選擇如何實現腳本。吉時利支持TSP的儀器能輕松地配合單獨的控制器使用。如前面詳細介紹的，指令的名稱和句法有所不同，就像執行查詢獲取狀態和數據的語句。但總的來說，這種改變很小并且任何熟悉儀器編程的人都能很輕松地適應。
那些習慣于使用儀器驅動程序連接軟件與儀器的用戶都會發現他們能像使用常規儀器那樣繼續用儀器驅動程序對待基于腳本的儀器。然而，這樣做會去除腳本的很多優點。幸運的是，有方法允許儀器驅動程序作者和用戶受益于基于腳本儀器具有的額外靈活性和能力。
當開發基于腳本儀器的驅動程序時，可以從三種通用方法中進行選擇：
1. 傳統方法：編寫驅動程序就好象這臺儀器是一臺傳統儀器。這種方法沒有利用腳本的功能。唯一的調整是容納句法差別。
2. 擴展方法：通過傳送腳本至儀器的功能增強了傳統風格的驅動程序，并且或許能管理返回數據。這提供了用戶利用腳本功能的一種方法，但是驅動程序本身不能這樣做。
3. 增強方法：基于腳本儀器的驅動程序可以通過本文描述的許多方法利用腳本。例如，驅動程序可以下載腳本，而腳本能執行通常由儀器本省的驅動程序執行的許多功能。
然后，驅動程序執行的調用是發送短而簡單的指令而不是發送較長串的典型儀器指令到儀器。像往常一樣，這類設計有一些折衷，但是基于腳本的儀器提供了優化系統和軟件設計的附加靈活性，以達到指定應用的最佳性能。
同樣這三種方法能用于編寫軟件直接控制基于腳本的儀器，無需使用儀器驅動程序。
結論
腳本是在測試和測量應用中提供儀器可編程性的一種強大、便捷的方法。基于腳本的儀器提供結構上的靈活性、提高性能并且降低了許多應用的成本。腳本增強了LXI儀器具有的優點，而且LXI具有支持和增強腳本的特點。適應傳統設備的用戶將會發現基于腳本儀器的使用既簡單又直觀。如果需要，基于腳本的儀器還能像傳統儀器那樣進行編程。然而，輕微調整系統設計和編程，系統配置就能很容易地實現靈活性和性能的提高以及腳本的其它優點。
關于作者
Paul Franklin是吉時利技術開發組Keithley Labs的經理。在2005~2007年，他擔任LXI 聯盟技術委員會主席。在2000年加入吉時利之前，他曾在電子控制和工業自動化相關公司擔任工程師和經理，在測量和控制行業的工作經驗超過20年。Franklin先生獲得了美國西儲大學B.S.E.E和M.S.E學位，而且他也是IEEE、IEEE計算機學會、IEEE儀器與測量協會，美國計算機協會的會員。440-542-8097，e-mail：pfranklin@keithley.com。
Todd A. Hayes是吉時利高級固件工程師。他在嵌入式固件設計方面擁有15年以上的經驗并且是吉時利TSP開發的固件架構領導者。Hayes先生獲得了美國阿克倫大學的B.S.E.E和M.S.C.S學位。440-248-0400，e-mail：hayes_todd@keithley.com。
Keithley Instruments, 28775 Aurora Rd., Cleveland, OH 44139
