【導讀】NFC是Near Field Communication(近場通信)的簡稱，是一種近距離無線通信。本期推文將為各位介紹用于NFC電路中的各個主要零部件 (NFC天線、磁性薄膜、LC濾波器用電感器、單端電路用巴倫、雙電層電容器(EDLC/超級電容器))。
將兩個支持NFC的設備互相靠近，可以進行數據通信、認證，這項功能近年來正在急速搭載到智能手機上。另外，在智能手表等可穿戴終端等周邊設備上的搭載也在擴大。除了多用于無現金結算、與周邊設備的連接認證等場合外，還期待其能為實現無接觸式社會提供更多的用途。
本期推文將為各位介紹用于NFC電路中的各個主要零部件 (NFC天線、磁性薄膜、LC濾波器用電感器、單端電路用巴倫、雙電層電容器(EDLC/超級電容器))。
NFC電路中使用的主要零部件
下圖1(a)展示了NFC電路中使用的電路。NFC的通信通過電磁感應動作，所以一般使用環形天線。天線和NFC的控制器IC之間插入由天線匹配電路、電感器和電容器構成的LC濾波器。

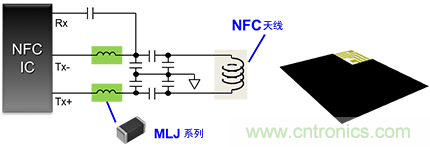

圖1(a) 差分模式
另一方面，如圖1(b)所示，有時也連接到單端天線上。在這種方式下，為了將單端的信號轉換成差分模式，需要使用巴倫來進行模式轉換。

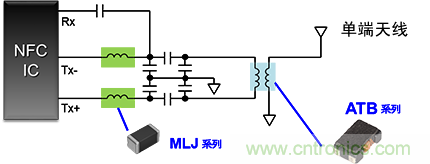

圖1(b) 單端模式
關于NFC天線和磁性薄膜
NFC的通信采用電磁感應方式，用天線接收來自讀寫器的載波后，通過IC芯片進行信息處理(圖2a)。這個天線搭載在智能手機等電子設備上時，天線附近可能有金屬。
在這種情況下，由于在金屬內會流過感應電流，產生與讀寫器產生的磁場相反的磁場，所以與來自載波的磁場相互抵消，通信距離變短，或不能通信(圖2b)。
另一方面，如圖2c所示，線圈和金屬之間存在磁體時，因其高導磁率，具有屏蔽讀寫器產生的磁場的效果。這樣就可以抑制金屬內產生感應電流，從而保持良好的通信狀態。
TDK提供在天線和金屬之間粘貼的磁性薄膜，以及將磁性薄膜和天線作為一體的天線單元。

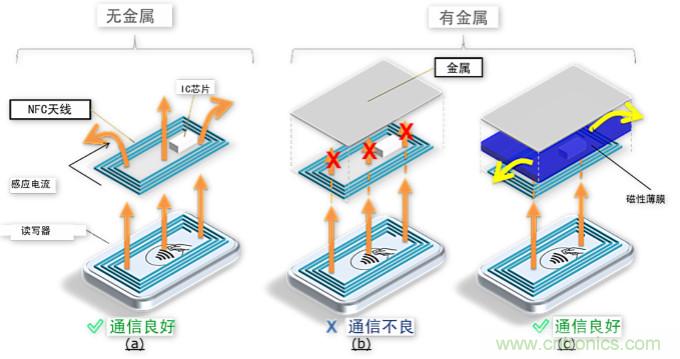

圖2 NFC天線旁邊的金屬和通信狀態

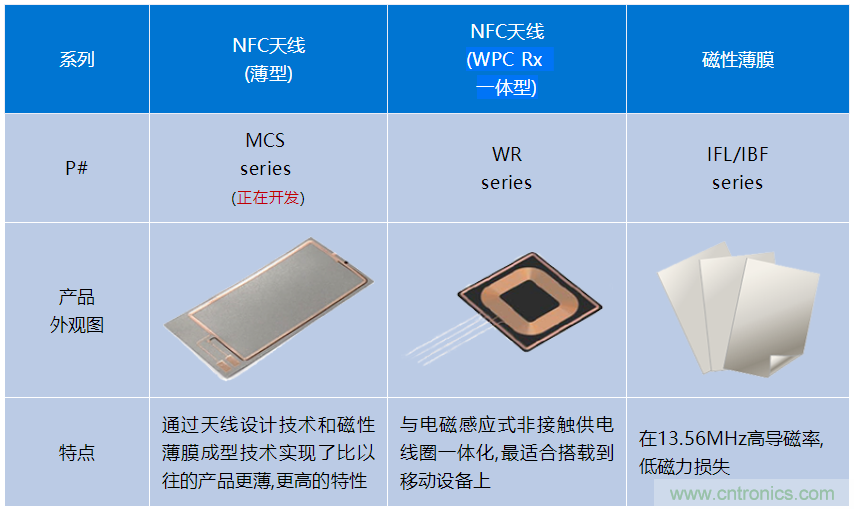

表1 NFC天線和磁性薄膜
關于NFC LC濾波器用電感
關于LC濾波器用電感器，為了減小與天線的阻抗失配造成的損失，需要窄公差。
如表2所示，對于TDK 的MLF/MLJ系列，每一個都以J公差（±5%）備齊了產品系列。另外，為了防止天線輸出降低，抑制通信頻率13.56MHz的電感器損失非常重要。因此，交流電阻（Rac）被抑制得很低，并且在流過電流時也要求保持低Rac。
表2 NFC LC濾波器用電感器
TDK在MLJ-W系列中實現了低Rac，并且在新產品MLJ-H系列中實現了施加大電流時的低Rac。如圖3所示，在大電流領域中，MLJ1005H的Rac 被抑制得很低。而另一方面，在低電流領域中MLJ1005W 的Rac較低，因此可以根據實際使用的電流值來選擇產品。

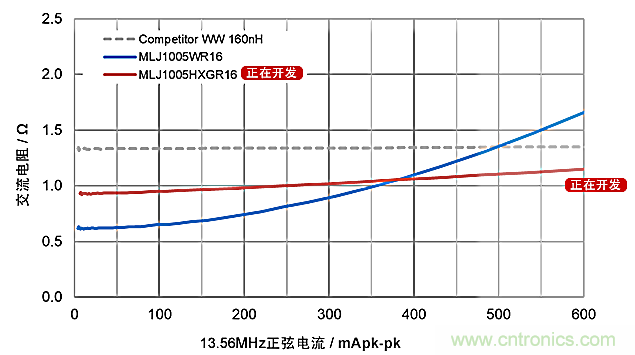

圖3 交流電阻vs.正弦電流 @13.56MHz
關于NFC單端電路用巴倫

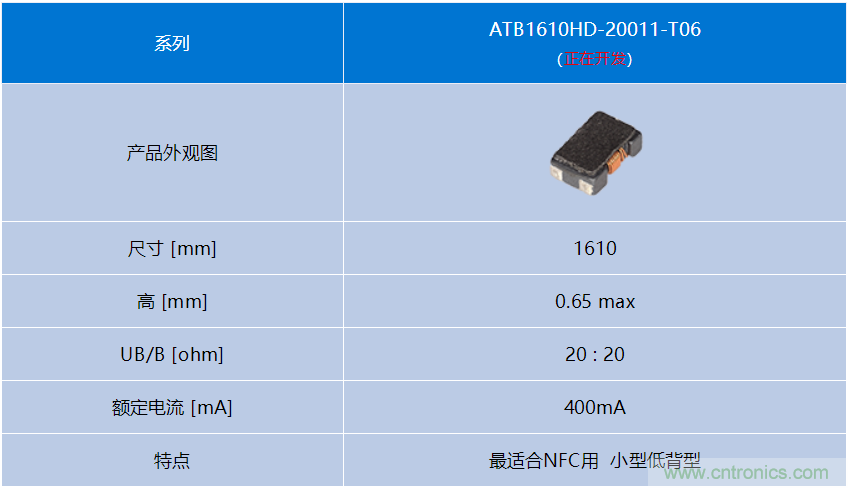

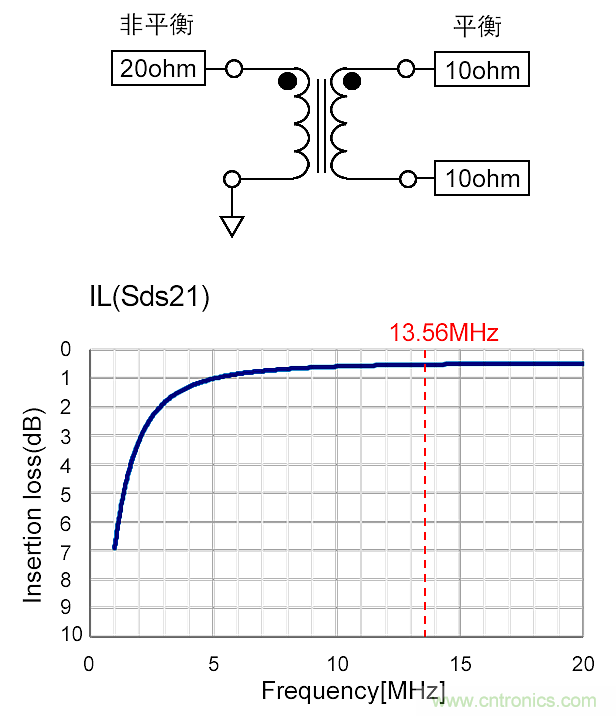

巴倫（Balun）是指用于轉換平衡電路（Balance）和非平衡電路（Unbalance）的元件，可以通過改變兩個線圈的圈數比來轉換阻抗。面向NFC電路時，多按1:1的圈數比使用，減少13.56MHz頻帶的插入損失。另外，通過TDK獨有的技術，實現了產品的低背、小型化。
關于智能卡用雙層電容器（EDLC/超級電容器）
利用NFC的非接觸型IC卡，最適合薄型雙電層電容器(EDLC/超級電容器)。
除了能快速儲存改寫電子紙顯示屏所需的能量，與鋰離子電池等相比，其優點在于它是安全性很高的蓄電設備。

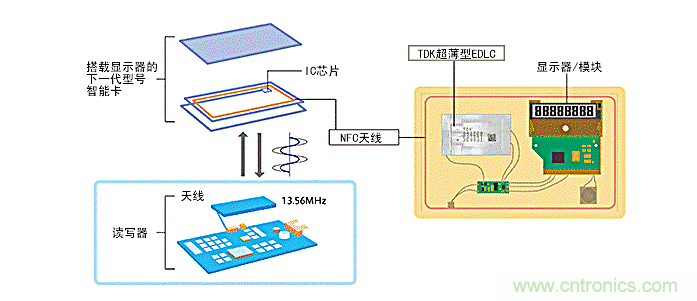

圖4 無電池的下一代智能卡的構成示例
