音頻放大器調試小技巧

發布時間：2020-04-20 責任編輯：lina

【導讀】D類放大器產生PWM脈沖，揚聲器端子橋接負載配置，揚聲器驅動器大約是電源的兩倍。工作頻率一般為384Khz至768Khz，快速切換對具有快速上升時間（nS）和短脈沖寬度，因此這可能會出現嚴重的RF發射干擾，使芯片到揚聲器之間的走線成為天線，所以處理組件放置很重要。

1.組件放置

D類放大器產生PWM脈沖，揚聲器端子橋接負載配置，揚聲器驅動器大約是電源的兩倍。工作頻率一般為384Khz至768Khz，快速切換對具有快速上升時間（nS）和短脈沖寬度，因此這可能會出現嚴重的RF發射干擾，使芯片到揚聲器之間的走線成為天線，所以處理組件放置很重要。

2.接地問題

- 與組件放置密切相關的是接地問題。理想情況下，所有組件都放置在理想的位置，堅固的接地平面具有零阻抗，因此不會干擾任何其他因素，并且不會產生任何影響，并且會對接地返回電流造成EMI威脅。

-理想情況下，可能需要將敏感元件放置在遠離噪聲元件的地方，地平面具有有限的阻抗。這是可能需要將接地隔離到一定程度的地方，但是由于隔離產生不需要的天線而存在引起EMI危險的風險。

在芯片內部，模擬和數字域需要相互通信。下面的紅色環路是地電流。這意味著存在從不同接地流入和流出的返回電流。由于這些接地回路電流和每個電路之間的連接阻抗，以避免噪聲從數字電路耦合到模擬電路。建議使用不同的接地以避免開關耦合通過地面的噪聲, 即使連接一個小電阻來增加分離也可

● -如果可能，請使用小電阻器以改善電源接地與模擬接地之間的距離

● -避免數字電源和模擬電源連接在一起

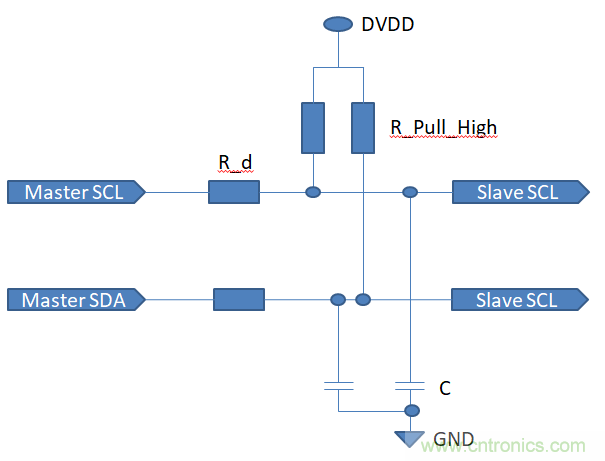

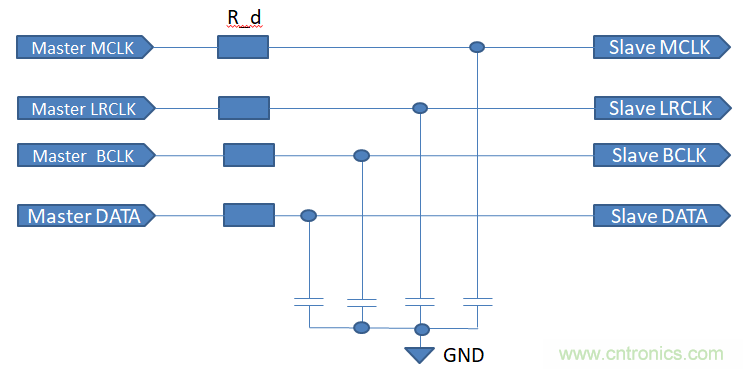

● -添加電源濾波器

3、供電和解耦

由于這些音頻放大器直接連接PVDD供電，因此電源阻抗很高，因為電流消耗很大。內置有大量保護功能的內部電路，如UVP（欠壓保護），OCP（過流保護），OTP（過溫保護），UVP和OCP都會因電源尖峰而產生錯誤觸發，因此正確的耗材去耦可能有助于它。

PWM Wavform邊緣

D類芯片輸出上升時間的正常PWM約為2nS，邊沿電流的頻率將在200Mhz，此芯片上的電源去耦至關重要，以保持電流回路盡可能小并避免傳播干擾。開關瞬態可能非常高，因此我們建議在每個放大器供應引腳旁邊放置陶瓷電容。由于電流很大，建議每個引腳至少使用1uF + 0.1uF。需要從VDD到具有相同層的主電容的直接跡線，電容器接地連接應與放大器芯片接地相同。

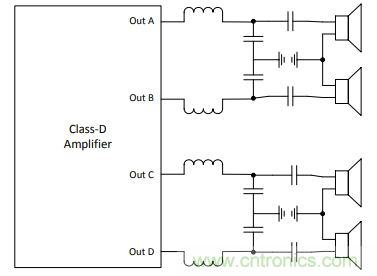

在更高功率的D類放大器中，通常輸出功率大于10 W，輸出端的濾波器放大器是必需的。濾波器本質上是無源的，并且每個濾波器都使用電感器和電容器輸出終端。因此，它被稱為LC濾波器。選擇適當的LC濾波器元件對于滿足所需的音頻性能，效率，EMC / EMI要求和最終成本至關重要應用。本應用報告可作為輔助LC濾波器組件部分的指南D類放大器，以滿足終端系統的目標設計目標。一些TI D類音頻放大器在單個器件中支持多種輸出配置。這允許最終應用程序的高度靈活性。

PWM濾波器可以采用不同的模式，以支持板放大器類型，如AD調制，BD調制，1SPW，混合......等。此外，PWM具有匹配BTL模式，PBRL模式和SE模式的不同配置。
