【導讀】為了滿足智能手機功能日益提高的數據需求，現代數字移動通信系統的基礎設施必須持續發展以支持更寬的帶寬和更快的數據轉換。為實現高速的數據速率，數字轉換器中的數字中頻處理、包括DDC（數字下變頻器）和DUC（數字上變頻器）是其中主要的功能模塊。
這些數字功能可在DSP和FPGA中實現，某些大公司也會構建自己的數字中頻處理ASIC。ADI公司正在將越來越多的此類數字中頻處理模塊集成到高速轉換器IC中，從而大幅減輕設計工作，節省系統成本和功耗。本文探討ADI公司IF和RF轉換器中的集成DDC和DUC通道，并說明它們在實際應用中如何工作。
高速轉換器是現代無線基站系統的關健功能之一。越來越多的此類轉換器集成了復雜的數字信號處理模塊，以便簡化系統設計中的FPGA工作。轉換器中的數字信號處理模塊對系統設計非常有益，但這些益處尚未得到很多工程師的全面了解。希望本文能給數據轉換器中的DDC和DUC功能做一個清楚的說明，使系統設計人員能充分利用ADI轉換器給收發器架構帶來的好處。注意：本文將聚焦于ADC和DAC中的數字處理模塊；因此，某些描述中將發射機和接收機模塊加以合并。請忽略可能引起混淆的信號流向。
在現代數字移動通信系統中，發射和接收路徑（包括下面描述中的反饋接收路徑）可根據信號特性分為三個主要電路級：射頻級、模擬中頻級和數字中頻級。圖1是典型發射機和接收機的框圖。射頻級處理射頻信號，在當前LTE標準中，其信號頻率范圍一般是700 MHz到3.8 GHz。
經過混頻器、調制器或解調器—這些都是混頻單元—處理后，射頻信號移動到DC至300 MHz以下的較低頻率。從數據轉換器到混頻器的處理模塊包括轉換器（ADC或DAC）、模擬濾波器和中頻放大器。我們可以把該級稱為模擬中頻級。
轉換器之后（事實上是在轉換器的量化器部分之后），信號變為數字信號；它與隨后的FPGA或ASIC一起，我們稱之為數字中頻級。對于此級中的各數字信號處理模塊，在Tx路徑中通常稱之為DUC（數字上變頻器），在Rx路徑中通常稱之為DDC（數字下變頻器）。
直接射頻架構是例外，其中數據轉換器直接對射頻信號采樣，因而沒有模擬中頻級，信號鏈僅由射頻級和數字中頻級構成。
圖1.發射機或接收機的典型框圖。
典型DDC模塊包括載波選擇、下變頻器、濾波器和抽取器。這些功能模塊按順序工作，或者可分別予以旁路，最終根據后續FPGA或ASIC（其采樣速率較低）的要求，產生一個位于DC的復信號或一個實信號。
典型DUC模塊包括插值、濾波器、上變頻器和載波合并器。根據系統架構設計，DUC產生一個位于DC的復信號或中頻信號，或者直接產生射頻信號。DUC的處理幾乎與DDC的處理相反。
常常將多個DDC和DUC級級聯以提供靈活性。獨立的DDC和DUC需要并行處理多個載波，合并之后輸出發射信號或在接收信號中將其分離。
DDC
Rx鏈路需要較高采樣速率以避免信號混疊，簡化模擬濾波器設計，提供更寬的信號頻帶。但另一方面，為了節省功耗、成本以及FPGA/ASIC中的高速邏輯，最好降低接口上的數據速率。轉換器的集成DDC將解決上述要求。圖2是典型DDC的框圖。

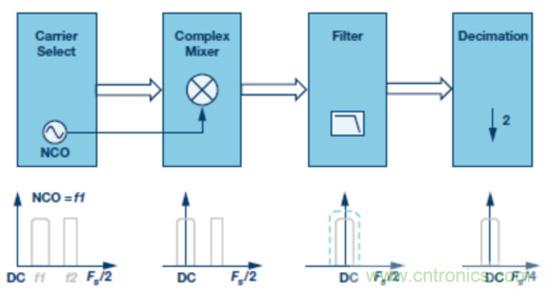

圖2.DDC框圖
NCO和混頻器
為了從干擾（阻塞信號和其他載波）中選擇所需的載波，NCO的輸出頻率與輸入中頻信號混頻以將所需載波頻移到DC。這樣可以降低后續濾波和抽取級的復雜度。
濾波和抽取
在NCO和混頻級之后，使用一個低通濾波器來選取所需的濾波并抑制其他不需要的信號。濾波器之后，使用一個2倍抽取器來降低數據速率。為了節省資源并向客戶提供靈活性，半帶FIR濾波器加2倍抽取器被合并在一個模塊中；重復使用該模塊以級聯三到四級。系統設計者可根據應用需要選擇使用其中的一部分或全部。轉換器也可能提供2倍之外的其它抽取率以提供更大的靈活性，尤其是在RF ADC中。
DUC
Tx鏈具有與Rx鏈相同的要求：需要高采樣速率以簡化濾波器設計，使信號頻率位于高中頻或直接變為射頻，以及遠遠地推開鏡像，但接口希望使用較低的數據速率。轉換器的集成DUC將解決這些要求。圖3是典型DUC的框圖。
插值和濾波
最簡單的數字插值算法稱為“零填充”，即在每兩個樣本之間插入0。采樣速率加倍，但在得到的頻譜中也會產生頻率為Fs –Fif的鏡像。因此，在插值器之后需要使用一個濾波器級，以便消除鏡像或原始載波（依據應用而定）。如果消除的是原始載波，結果將是插值和Fs/2的粗調。
像在DDC中一樣，2倍插值和濾波器被合并為一個模塊。然后重復此功能模塊并級聯三到四級，以提高靈活性。也可使用2倍之外的其他插值系數以提供更大的靈活性，尤其是在RF DAC中。
NCO和混頻器
DUC中的NCO和混頻器級與DDC中的相同模塊非常相似，但功能相反，即根據系統架構的要求，將載波頻移到所需的中頻或射頻頻率。在零中頻架構中，可旁路此模塊以使載波保持在DC。
增益、相位、I/Q偏移和反Sinc
增益、相位調整、I/Q偏移和反sinc模塊是許多IF/RF DAC的附件。
增益、相位調整和I/Q偏移常常一起使用以獨立調諧輸出信號I/Q通道，補償不同類型的I/Q失配（DAC、模擬濾波器和調制器引起），最終從模擬調制器后輸出一個低本振泄漏和低鏡像的理想復信號。

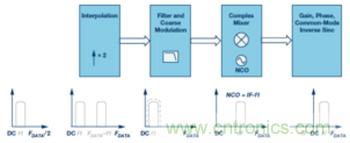

圖3.DUC框圖
反sinc濾波器補償DAC引起的sinc滾降，這種滾降會影響平坦度和信號幅度，尤其是在采用高中頻或直接射頻架構的寬帶應用中。
總結
本文簡要說明了當前IF/RF轉換器中集成的典型DDC和DUC——它們是何物，為何需要它們，以及它們在信號鏈中如何工作。適當了解這些內容并正確使用它們將能減少資源占用并減輕FBGA/ASIC中的編碼工作，以及節省系統的功耗和成本。
