【導讀】顯示屏上有不斷抖動的波形，為什么波形總是在抖動呢？我們常常看到示波器的觸發選項里有各種觸發方式，在設置觸發方式后波形還是不能穩定顯示，是示波器不能滿足測試需求還是設置不正確呢，到底怎么設置才能使波形穩定顯示呢？
一.觸發的概念
觸發是數字示波器區別于模擬示波器的最大特征之一。觸發就是使示波器的掃描與被觀測信號同步，從而顯示穩定的波形。為滿足不同的觀測需要，需要不同的“觸發模式”，主要有三種觸發模式：
1.自動觸發：不論是否滿足觸發條件都有波形顯示，且觸發的位置隨機，此時，便呈現出波形“抖動”的情況，該模式適用于低重復率和未知信號電平；
2.普通觸發：只在滿足觸發條件時顯示波形，不滿足觸發條件時保持原有波形顯示，并等待下一次觸發，該模式適用于低重復率信號及不要求自動觸發的信號；
3.單次觸發：在單次觸發模式下，示波器一直處于等待狀態，直至出現符合觸發條件波形時，進行一次觸發，隨后即停止波形采樣。
如下圖所示，從自動觸發到普通觸發，設置對應觸發條件后，波形從抖動變?yōu)槠椒€(wěn)。

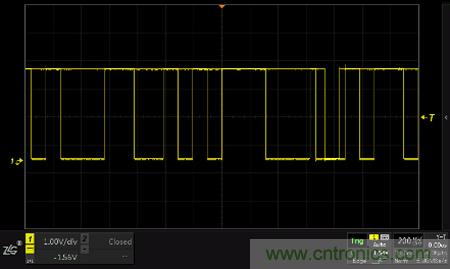

圖1 自動觸發和普通觸發
二.觸發的作用
觸發的作用主要有兩個：1、隔離感興趣的信號；2、同步波形（穩定顯示波形）。
為了更形象地理解觸發，可以用一段很酸的話來形容：所謂觸發，就是“在此刻停留”，又可以理解為“等待那一刻”。觸發電路可以即為有那么一雙純情的眼睛在注視著面前走過的每一個人（信號流），當看到意中人（觸發條件）時，眼睛便凝視這個人，讓意中人停留在她注視的位置(觸發點)。但她會繼續尋找她的下一個意中人，每次找到了意中人，她都會讓意中人在她注視的位置（觸發點）停留。因此，她的眼睛注視點(觸發點)的位置只停留那些意中人（滿足條件的波形）。
如下圖所示，設置了欠幅觸發及普通觸發后，欠幅脈沖信號被觸發，穩定的顯示在屏幕上。

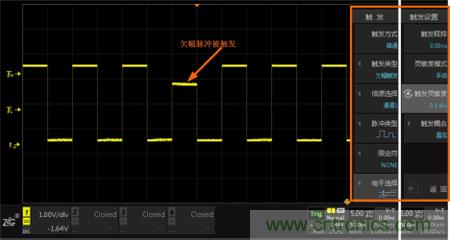

圖2 欠幅脈沖被觸發
三.如何設置觸發條件
實際使用中，不同觸發模式的選擇要依據被觀測信號特性和要觀測的內容作出判斷，并沒有什么固定的規則，往往是一個交互的過程，通過選擇不同的觸發模式了解信號的特性，又根據信號的特性和想要觀測的內容選擇有效的觸發模式。在這個過程中最重要的是理解不同觸發模式的工作機制，了解被觀測信號的特點以及明確所要觀測的內容。
1、未知信號：當對被測信號不是特別了解時，應選用自動觸發，此時在屏幕上至少能看到一點東西，哪怕僅僅能看到掃描線，也可通過調節垂直增益、垂直位置、時基速率等參數“找到”波形，然后通過選擇觸發源、觸發邊沿、觸發電平等穩定波形。
2、已知信號：當被測信號為已知類型信號時，可以在觸發設置中選取相應的觸發條件，此時屏幕上便可顯示出被測信號，如果被測信號存在“抖動”的情況，通過調整自動、普通觸發類型及觸發電平的位置即可使波形穩定的顯示在屏幕上。

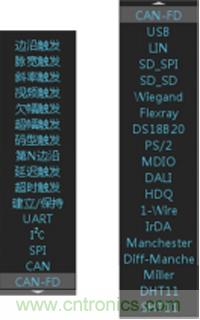

圖3 觸發方式
四.模板觸發
在嘗試設置了各種觸發條件后，若仍不能捕捉到想要的信號，這時可以使用ZDS2000系列示波器的模板觸發，其工作原理為：模板會不斷的監測是否有波形觸碰到模板區域，經過模板的信號都可以被隔離、捕捉出來。但是，模板觸發功能需要配備高波形刷新率才能有效實現，模板觸發完善了觸發功能，極大的提升了捕捉異常信號的能力，在設置了各種觸發條件仍不能找到需要波形時，模板觸發功能將會是一大助力！

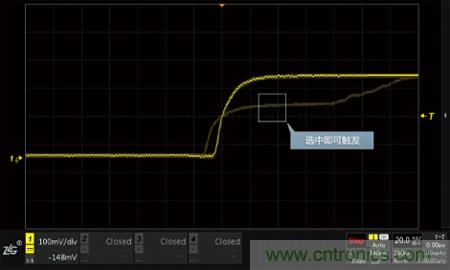

圖4 模板觸發
通過合理設置觸發方式，可以幫助我們快速、穩定的觀察波形，定位問題，ZDS2024PLUS擁有33萬次/秒波形刷新率，標配11 種基本觸發、22種協議觸發、創新的模板觸發，一觸即發！
