【導讀】眾所周知，HFSS里面的吸收邊界條件有3個，分別是Radiation（ABC）、PML和FE-BI，那么這三個邊界的應用有什么區別？應該怎么應用呢？今天小編在這里給大家好好分析一下。
Radiation邊界（ABC）：
— 計算天線等強輻射問題時，距離輻射體應當至少λ/4；
— 對于弱輻射問題，僅考慮輻射損耗，不關心遠場時，可以小于λ/4；
— 在定義輻射邊界條件的面上積分得到遠場輻射方向圖（默認），也可以自行定義計算遠場時的積分面（建立Facelist)；
— 輻射邊界條件上的網格密度對于天線輻射特性的計算精度有影響；
— 輻射邊界條件的吸收性能與入射角相關，入射角大于40 度時，吸收效果明顯降低。

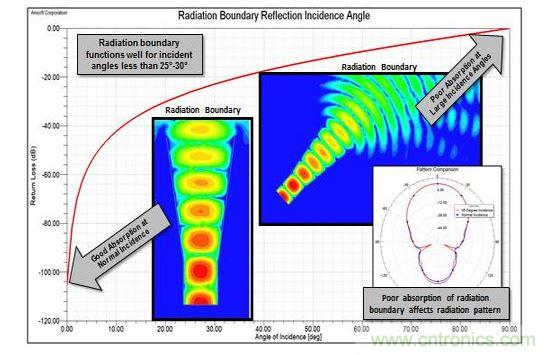

Radiation邊界與入射角的關系如下圖：

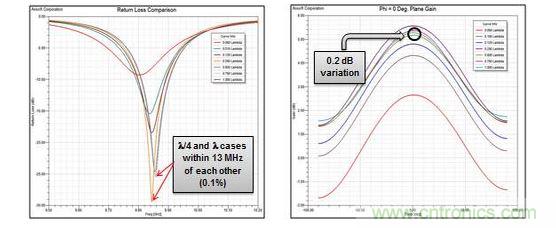

Radiation邊界與輻射體距離的關系如下圖：
由上圖可以看到，Radiation邊界與波的入射角度和輻射體距離都有很大的關系，對仿真結果的影響比較大。
PML邊界：
— 到輻射體的距離可以是λ/20 ，也能很好吸收；
— 對于需要求解遠場方向圖的場合，距離輻射體λ/4仍然是必要的；
—PML表示無限大的自由空間，吸收輻射出來的電磁場，真正零反射；
— 計算遠場時，軟件自動將PML的基準面定義為積分表面，以便得到遠場方向圖；
— 可以替代Radiation邊界條件，并且更精確。
[page]

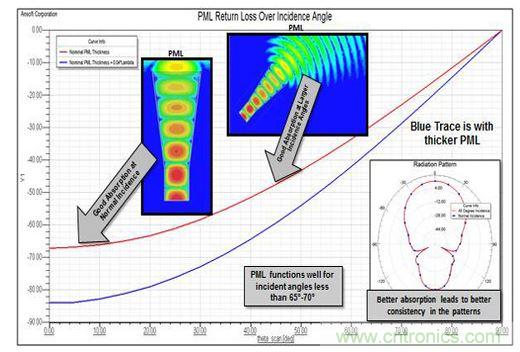

PML邊界與入射角的關系如下圖：

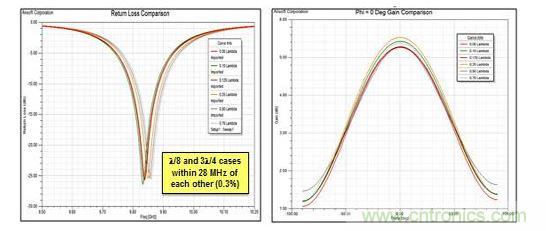

PML邊界與輻射體距離的關系如下圖：
由上圖可以看到，PML邊界與波的入射角度和輻射體距離的關系都不是很大，對仿真結果一致性較高。
FE-BI邊界：
— 專門針對電大尺寸的開放結構仿真；
— 對輻射體距離沒有要求；
— 能夠完全吸收所有的入射波；
— 與結構的共形性非常好；
— FE-BI算法可以有效降低計算機硬件資源消耗；
— 針對外部輻射空間采用IE求解，針對金屬結構體采用FEM求解，大幅減少輻射區域的求解規模，提升求解效率。
[page]

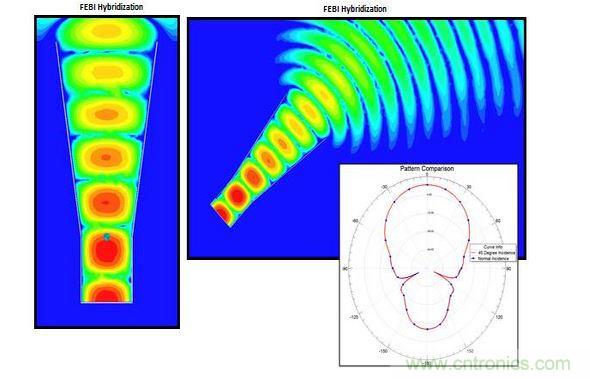

FE-BI邊界與入射角的關系如下圖：

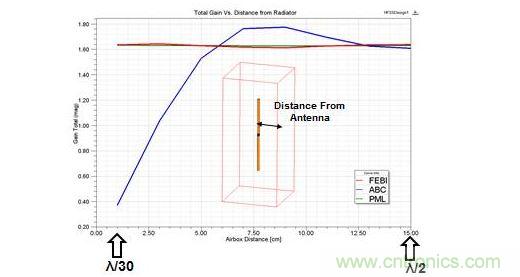

FE-BI邊界與輻射體距離的關系如下圖：
由上圖可以看到，F(xiàn)E-BI邊界與波的入射角度和輻射體距離的關系都不大，仿真結果一致性非常好。
總結：
— PML邊界是公認的精度最高的吸收邊界條件；
— FE-BI邊界是電大尺寸開放結構（尤其是帶介質腔體）常用的吸收邊界條件；
— 對于一些需要快速求解的應用，可以使用普通的Radiation吸收邊界條件；
— 通過調整積分面設置，可以改善Radiation吸收邊界下的仿真結果精度。

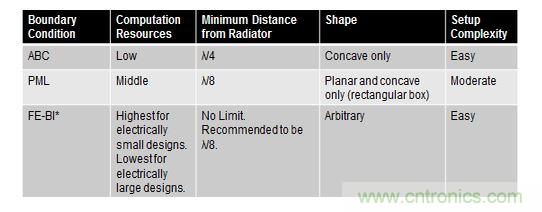

最后對三種輻射邊界條件的區別總結歸納如下表：
