【導讀】這個簡單的低成功率放大器。可以5種方法完成，就像圖表中所指示的（從20W到80W RMS ）。首先要作的是測試末極功率管的放大系數hfe or β.如果差異大于30％，放大器將不會提供一個清晰的聲音，使用MJ3001和 MJ2501晶體管，他們的差異在5％。

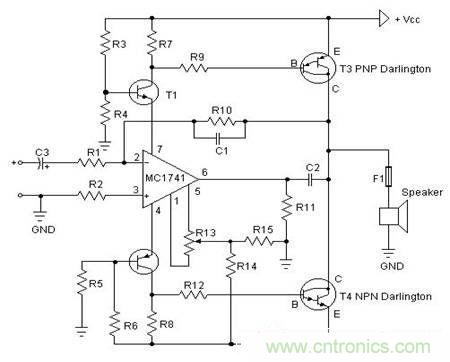

圖1：功率放大器電路圖

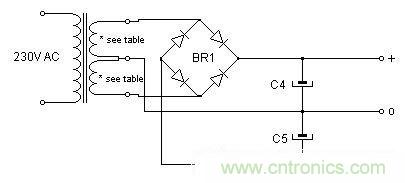

圖2：電源電路

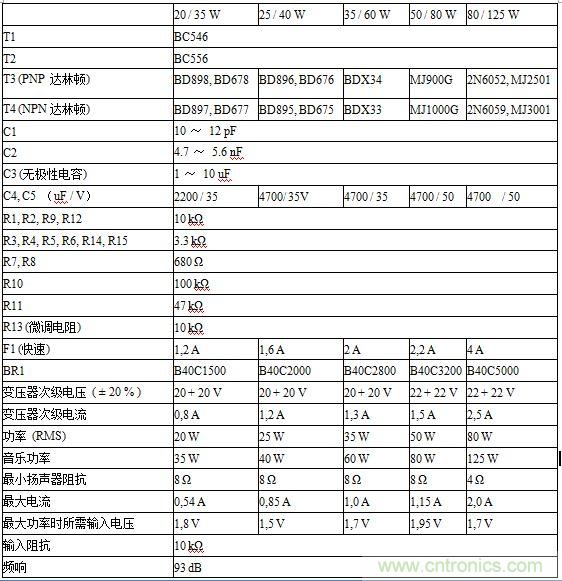

圖3：元件及參數表
