【導讀】僅看電路圖的話，好像是不穩定的絕緣電源，那么穩定性如何呢？當然很穩定。下面說明一下BD7F系列是如何使輸出穩定的。看圖解說更容易理解，請看下圖。
圖左側的電路圖是DB7F系列的簡略電路方框圖和外置變壓器及二次側整流電路。右側是各節點的電壓（Vx）和電流（Ix）波形。
且說沒有來自二次側的反饋，是如何進行穩定化的。組成一次側反激電壓Vsw的成分中含有Vout，因而通過監測Vsw并進行運算，來間接檢測Vout進行穩定化控制。
再稍微詳細地說明一下，請看圖中的波形和公式。Vsw是一次側反激電壓，是變壓器的一次側繞組的一端和這個IC的SW引腳連接的節點中，內置開關（MOSFET）關斷時產生的電壓。該Vsw表示“變壓器的匝數比（一次側Np/二次側Ns）”乘以“Vout與輸出整流二極管Vf的和”的值加上“Vin”的電壓。簡單地講，產生與變壓器的匝數比成正比的（Vout＋Vf）電壓加上Vin的電壓。比起文字描述，看圖和公式更容易理解。補充一點。該公式為了便于理解而進行了簡化。這里將（Vout＋Vf）作為二次側產生的電壓，嚴密地講，（Vout＋Vf）需要加上“二次側的總阻抗（繞組電阻和ESR）×Is”的電壓。該項會導致誤差，因此用來設計的計算需要考慮進去。
－現在了解了利用一次側的反激電壓。關于運算，如果不是特別難，能否指教一二？
我認為原理上并不是很難。雖說如此，還是有圖和公式更容易理解。再次利用圖和式進行說明。圖中兩處用圓圈圈起來的部分是關鍵之處。另外，詳情在產品的技術規格書中有記載，技術規格書中的公式不是前面的簡化公式，而是含有二次側電壓全項的公式，為便于統一接下來使用技術規格書中的公式。符號的標示（小寫、下標）略有不同，但意義相同。

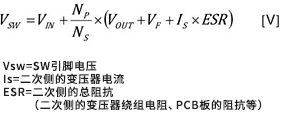

首先，下面是基本公式。VSW是SW引腳的反激電壓。給前面的簡化公式添加了“IS×ESR”。
VSW通過電阻RFB轉換為電流IRFB。FB引腳的電壓VFB利用與VIN的差分電路達到與VIN幾乎相等的電壓。請記住該工作是環路控制，與運算放大器的差分電路思路相同。用公式表示IRFB如下。
可以看出，VFB≒VIN，因此VSW減去VIN（VFB）后的電壓除以RFB，即等于IRFB。這樣，公式中出現了VOUT項。下面來求VOUT。
由于這個IRFB流過電阻RREF，因此REF引腳的電壓VREF的公式如下。
IRFB已經展開了，收回后當然就是VREF＝RREF×IRFB。
請看方框圖。REF引腳的電壓被輸入IC內部比較器的非反相引腳，并與反相引腳的基準電壓（0.78V）進行比較。一般的控制IC中，這里是誤差放大器，但在這款IC中是使用了比較器的控制方式，因此是比較器。思路與誤差放大器相同，REF引腳（比較器的反相輸入）的電壓等于基準電壓（0.78V）。所以，輸出電壓VOUT和REF引腳的電壓VREF的關系如下列公式。
也就是說，輸出電壓VOUT由變壓器的匝數比、RFB和RREF的電阻比決定。VF和IS×ESR是引發輸出電壓誤差的因素。
－原來如此。現在明白了是通過環路控制一次側的反激電壓，來間接地使輸出電壓穩定。設計時，只要根據這些公式來設置輸出電壓就可以了吧。
是的，這樣即可。在技術規格中，RREF的標準值是3.9kΩ，VREF是0.78V（typ），因此基于這些即可設置輸出電壓。另外，技術規格中還提供了應用電路示例和推薦變壓器，所以請務必仔細閱讀技術規格。
－以上請您解介紹了無需光耦和輔助繞組的關鍵原理，下次將請您介紹一下DB7F系列IC的功能和特征。
