【導讀】我們常常想當然地為印刷電路板上的電路上電，殊不知這可能造成破壞以及有損或無損閂鎖狀況。隨著片上系統(SoC) IC越來越多，對電源進行時序控制和管理的需求也越來越多……
雖然ADI的數據手冊通常會提供足夠的信息，指導您針對各IC設計正確的上電序列。然而，某些IC明確要求定義恰當?shù)纳想娦蛄小Ｔ谑褂枚鄠€(gè)電源的IC中，如轉換器（包括ADC和DAC）、DSP、音頻/視頻、射頻及許多其它混合信號IC中，這一要求相當常見。
今天我們就通過2個栗子討論下設計工程師在新設計中必須考慮的某些更微妙的電源問題，特別是當IC需要多個不同的電源時。目前，一些較常用的電源電壓是：+1.8 V、+2.0 V、+2.5 V、 +3.3 V、+5 V、−5 V、+12 V和−12 V。
例1
PULSAR ADC示例——絕對最大額定值
ADI的所有數據手冊都含有“絕對最大額定值”(AMR) 部分，它說明為避免造成破壞，對引腳或器件可以施加的最大電壓、電流或溫度。AD7654 PulSAR 16位ADC是采用三個(或更多)獨立電源的混合信號ADC的范例。這些ADC需要數字電源(DVDD)、模擬電源(AVDD)和數字輸入/輸出電源(OVDD)。它們是ADC，用于將模擬信號轉換成數字代碼，因此需要一個模擬內核來處理傳入的模擬輸入。數字內核負責處理位判斷過程和控制邏輯。I/O內核用于設置數字輸出的電平，以便與主機邏輯接口(電平轉換)。ADC的電源規格可以在相應數據手冊的“絕對最大額定值”部分找到。表1摘自AD7654數據手冊的“絕對最大額定值”部分。

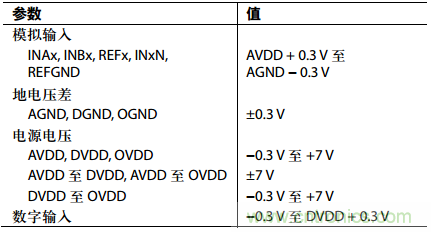

表1. AD7654的絕對最大額定值
注意，表1中所有三個電源的范圍都是−0.3 V至+7 V。相對于 DVDD和OVDD，AVDD的范圍是+7 V至−7 V，這就確認 了AVDD和DVDD無論哪一個先上電都是可行的。此外， AVDD和OVDD無論哪一個先上電也是可行的。然而，DVDD與OVDD之間存在限制。技術規格規定，OVDD最多只能比DVDD高0.3 V，因此DVDD必須在OVDD之前或與之同時上電。如果OVDD先上電(假設5 V)，則DVDD在上電時比OVDD低5 V，這不符合“絕對最大額定值”要求，可能會損壞器件。
模擬輸入INAx、INBx、REFx、INxN和REFGND的限制是：這些輸入不得超過AVDD + 0.3 V或AGND − 0.3 V。這說明，如果模擬信號或基準電壓源先于AVDD存在，則模擬內核很可能會上電到閂鎖狀態。這通常是一種無損狀況，但流經AVDD的電流很容易逐步升至標稱電流的10 倍，導致ADC變得相當熱。這種情況下，內部靜電放電 (ESD)二極管變?yōu)檎M(jìn)而使模擬電源上電。為解決這個問題，輸入和/或基準電壓源在ADC上電時應處于未上電或未連接狀態。
同樣，數字輸入電壓范圍為−0.3 V至DVDD + 0.3 V。這說明，數字輸入必須小于DVDD + 0.3 V。因此，在上電時， DVDD必須先于微處理器/邏輯接口電路或與之同時上電。與上述模擬內核情況相似，這些引腳上的ESD二極管也可能變?yōu)檎箶?shù)字內核上電到未知狀態。
AD7621、AD7622、AD7623、AD7641和AD7643等PulSAR ADC速度更快，是該系列的新型器件，采用更低的2.5 V電 源(AD7654則采用5 V電源)。AD7621和AD7623具有明確規定的上電序列。表2摘自AD7621數據手冊的“絕對最大額定值”部分。

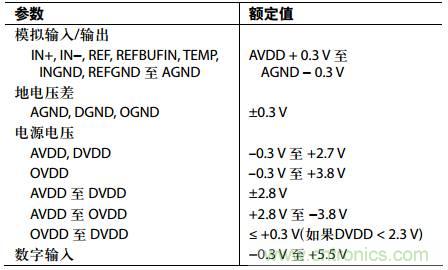

表2. AD7621的絕對最大額定值
同樣，OVDD與DVDD之間存在限制。“絕對最大額定值”規定：OVDD必須小于或等于DVDD + 0.3 V，而DVDD則必須小于2.3 V。一旦DVDD在上電期間達到2.3 V，該限制便不再適用。如果不遵守該限制，AD7621(和AD7623)可能會受損(見圖1)。

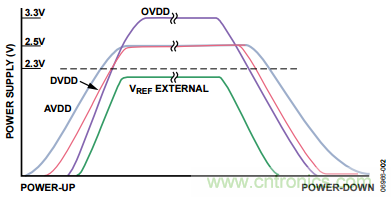

圖1. 可能的上電/關斷序列—AD7621
因此，一般上電序列可能是這樣的：AVDD、DVDD、 OVDD、VREF。但是，每個應用都不一樣，需要具體分析。注意，器件關斷與器件上電同樣重要，切記遵守同樣的規格要求。圖1所示為AD7621的典型上電/關斷序列。
對于這些ADC，模擬輸入和基準電壓源的情況與上文所述相同。對任何模擬輸入引腳施加電壓都可能導致ESD二極管變?yōu)檎瑥亩鼓M內核上電到未知狀態。
這些ADC的數字輸入和輸出略有不同，因?yàn)檫@些器件應支持5 V數字輸入。這些ADC是AD7654的速度升級版本，數字輸入和輸出均與OVDD電源相關，因?yàn)樗苤С指叩?.3 V電壓。注意：數字輸入限制為5.5 V，而AD7654則為DVDD + 0.3 V。
例2
Σ-Δ型ADC示例
AD7794 Σ-Δ型24位ADC是另一個很好的例子。表3摘自 AD7794數據手冊的“絕對最大額定值”部分。

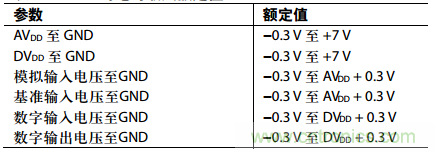

表3. AD7794的絕對最大額定值
該ADC的問題與基準電壓有關，它必須小于AVDD + 0.3 V。因此，AVDD必須先于基準電壓或與之同時上電。
AD7794產品詳情：
● 最高23位有效分辨率
● 均方根（RMS）噪聲：40 nV（4.17 Hz時），85 nV（16.7 Hz時）
● 功耗：400 µA（典型值）
● 省電模式：最大1 µA
● 低噪聲可編程增益儀表放大器
● 帶隙基準電壓源，典型漂移值為4 ppm/°C
● 更新速率：4.17 Hz～470 Hz
● 6個差分模擬輸入
● 內部時鐘振蕩器
● 50 Hz/60 Hz同時抑制
● 基準電壓檢測
● 可編程電流源
電源時序控制器
ADI提供許多電源時序控制器件。一般而言，其工作原理是：當?shù)谝粋€(gè)調節器的輸出電壓達到預設閾值時，就會開始一段時間延遲，延遲結束后才會使能后續調節器上電。關斷期間的程序與此相似。時序控制器也可以用于控制電源良好信號等邏輯信號的時序，例如：對器件或微處理器施加一個復位信號，或者簡單地指示所有電源均有效。
最后的建議
如今大部分要求高速和低功耗的電路PCB上都需要多個電源，例如：+1.8 V、+2.0 V、+2.5 V、+3.3 V、+5 V、−5 V、 +12 V和−12 V。為PCB上的這些電源供電并不是一件輕而易舉的事情。必須仔細分析，設計一個正確可靠的上電和關斷序列。采用分立設計變得越來越困難，解決之道就是采用電源時序控制IC，只要改變一下代碼就能改變上電順序，而不用變更PCB布局布線。
