兩個關鍵參數和降額曲線
先來看看某廠家五種常用封裝電阻的參數表。其中表中有兩個值：額定工作電壓和最大工作電壓。

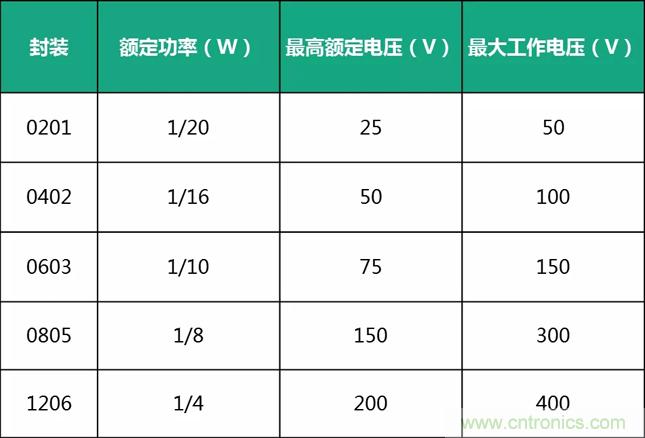

表1
額定工作電壓是與功率掛鉤的，計算公式是：
V = √R*P
而最大工作電壓是在額定功率下，該電阻可以承受的最大電壓。但是要注意！看下面這個圖?？梢钥闯鲱~定功率是在最高環境溫度70℃的條件下標注的（不同廠家，系列可能有微小區別，在設計之初和問題查找的時候應該核實清楚。）

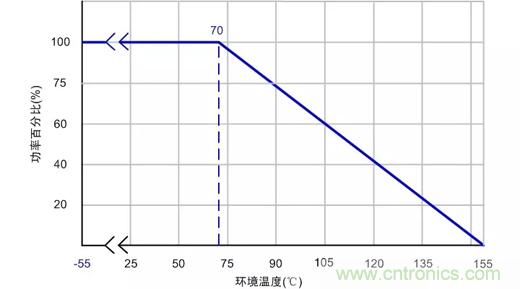

圖1 電阻溫度降額曲線
注意事項：
1、設計和使用貼片電阻時，當最大功率超過其額定功率，其可靠性會降低。一般按額定功率的70%降額設計使用。當環境溫度超過70℃時，必須進一步降額。
2、工作電壓一般按最高額定電壓的75%降額設計使用。瞬態電壓不能超過最大工作電壓，否則有擊穿的危險。
3、對于電阻值小于1Ω電阻，電阻的關鍵參數為額定電流和最大工作電流，而不是額定電壓與最大工作電壓。使用此類電阻時，電阻流過電流大，建議直接使用電流有效值計算電阻的實際工作功耗。
電阻在過功率的情況下，一般會出現兩種情況：
1、瞬時過功率：電阻外觀基本沒有變化，但是電阻已經開路。
2、長時間過功率：電阻溫度極高，其阻值發生變化，如果在惡劣的條件下，就會燒毀開路。
圖2 瞬間過功率損壞，外觀基本沒變化，其實已經開路

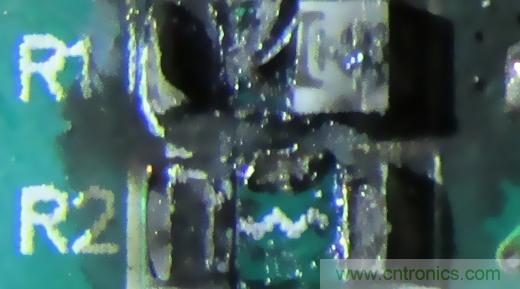

圖3 長時間過功率，電阻高溫直接碳化燒毀
PCB布板也有講究
貼片電阻的另外一種常見的損壞是機械損傷后呈開路狀態，后續導致電路異常（器件外觀有可能正常）。下面是幾個小建議：
1、如果是手折板的話（極少使用，無法機器分板，毛刺大），貼片電阻長度方向平行于PCB板邊，零件受的應力??；如果是V-CUT的話，貼片器件長度方向垂直于PCB邊，零件破裂可能性較小。
2、元件如果與連接處垂直，到連接處的距離建議要≥4mm，若平行，距離建議要≥1.5mm。
3、在成本允許的情況下，適當加厚PCB板厚度，特別是面積比較大的板子。（下面是兩個簡單的示意圖，實際情況請實際分析。）

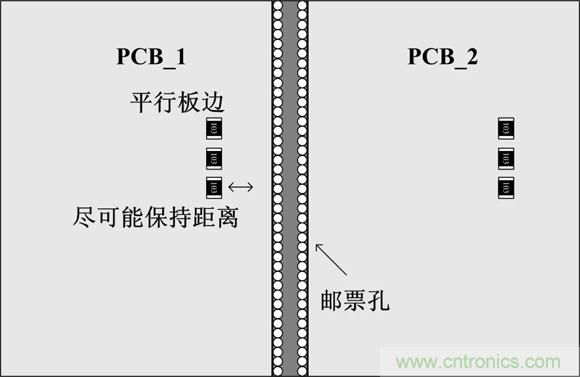

圖4 手折板簡單示意圖

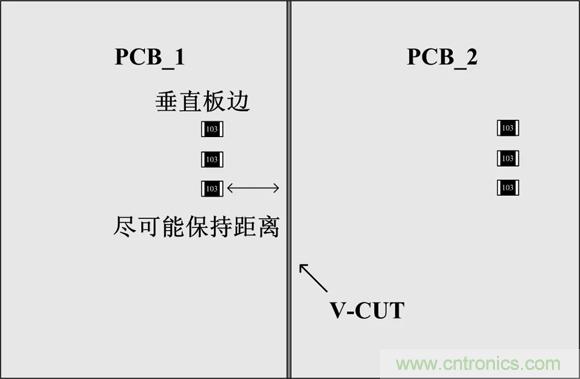

圖5 V-CUT板簡單示意圖
合理減少種類
下圖是兩顆電極氧化了的貼片電阻（電極表面有點黑），別看它們現在好好的，一旦電路進入了惡劣的工作狀態（高溫高濕），電阻就會因為虛焊而使電路工作在不可預測的狀態，繼而損壞。

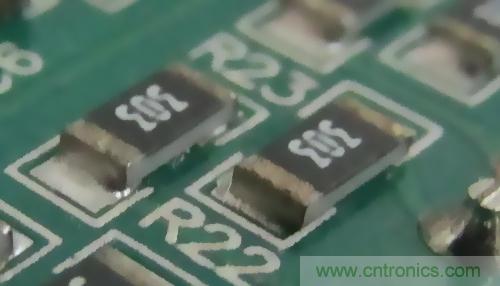

圖6 氧化的電阻
除了要保證采購的電阻在保質期內和倉庫提供合適的保存環境（具體參照實際產品手冊）以外，我們工程師作為使用者，也盡可能減少使用特殊阻值的電阻，以減少這種風險。
盡管貼片電阻以性能穩定著稱，但是如果我們能在每次使用之初，都不厭其煩的回憶一些細節，就可以盡可能減少小概率事故的發生，大大提高產品穩定性。
