【導讀】隨著我們的發展，我們預計2017年將會出現更多這種采用雙向DC/DC轉換器架構的應用。我們甚至看到了全SiC DC/DC雙向DC/DC轉換器。GaN也是一種會用于這些系統的功率元件，因此我們也有望看到更多采用該技術的設計。
雙向DC/DC轉換器已經存在有一段時間了，但是新的應用正在迅速出現，它們需要在更多的系統中使用這種架構。當今的應用需要更高的電源效率以及這類系統，因為太陽能或風力發電需要存儲電能，以至于在沒有風或太陽時，供電不會中斷。

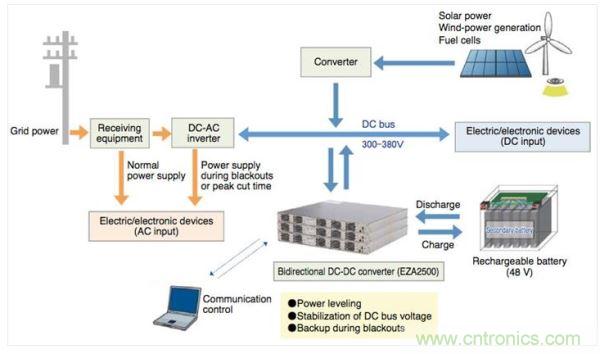

圖1：雙向DC/DC轉換器可用于能量存儲系統中。
電池備用系統需要雙向DC/DC轉換器，因為電池在電源可用的時候進行充電，但是在電力中斷的情況下，電池將會成為備用電源。Vicor公司憑借其新的雙向DC/DC拓撲結構，為該領域提供了一種很好的解決方案。

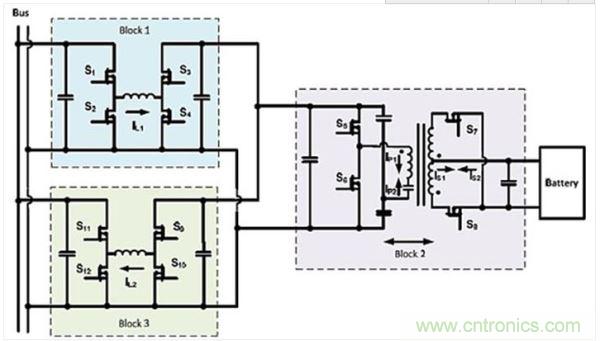

圖2：Vicor新隔離雙向DC/DC轉換器拓撲
Vicor搭建了一個原型，具有300W輸入用于電池充電和1500W輸出用于支持總線負載。該原型可以通過使用并聯技術和一些重配置來設計更高的功率。Vicor有一篇名為《一款用于直流總線和電池組接口的新型高效隔離雙向DC-DC轉換器（A New High Efficiency Isolated Bi-Directional DC-DC Converter for DC-Bus and Battery-Bank Interface）”的優秀文章》，該文由Xiaoyan Yu和Paul Yeaman共同主筆。
在汽車領域，我們現在必須考慮用高壓電源架構管理電動汽車/混合動力汽車（EV/HEV）中的電池。混動汽車具有再生制動功能，它存儲這一能量用于在加速期間提供所需的額外能量。EV/HEV雙電壓系統具有12V和48V電池，需要雙向DC/DC轉換。
圖3：一款48V至12V雙向DC/DC轉換器
Intersil開發了首款6相雙向DC/DC控制器ISL78226。該器件可提供高達3.75kW的功率，效率高達95%以上。

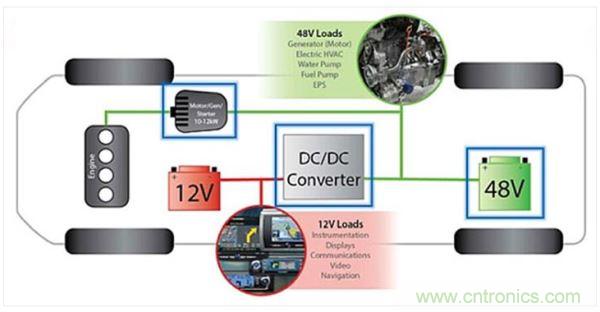

圖4是一款帶有48V輕度混合動力系統的汽車。它在標準的非混合動力系統之上進行了一些改動——增加了一個48V電池，以及12V起動交流發電機由48V起動發電機替代。最后，它添加了一個DC/DC轉換器，用于對48V總線和12V總線進行橋接。這樣，由48V起動發電機產生的電力用于對12V電池充電并為所有未更改的12V電子器件供電。ISL78226是DC/DC轉換器的核心。
圖4：48V輕度混動車上的12V和48V電路板網絡。
因此，隨著我們的發展，我們預計2017年將會出現更多這種采用雙向DC/DC轉換器架構的應用。我們甚至看到了全SiC DC/DC雙向DC/DC轉換器。GaN也是一種會用于這些系統的功率元件，因此我們也有望看到更多采用該技術的設計。
