【導讀】有沒有試過這樣的情況，摸一下電源模塊的表面，熱乎乎的，難道模塊壞了？！且慢，有一點發熱，僅僅只是因為它正努力地工作著。但高溫對電源模塊的可靠性影響極其大！我們須致力于做好熱設計，減小電源表面和內部器件的溫升。這一次，我們扒一扒電源模塊的熱設計。
高溫對功率密度高的電源模塊的可靠性影響極其大。高溫會導致電解電容的壽命降低，變壓器漆包線的絕緣特性降低，晶體管損壞，材料熱老化，焊點脫落等現象。有統計資料表明，電子元件溫度每升高2℃，可靠性下降10%。對于電源模塊的熱設計，它包括兩個層面：降低損耗和改善散熱條件。
一.元器件的損耗
損耗是產生熱量的直接原因，降低損耗是降低發熱的根本。市面上有些廠家把發熱元件包在模塊內部，使得熱量散不出去，這種方法有點自欺欺人。降低內部發熱元件的損耗和溫升才是硬道理。
電源模塊熱設計的關鍵器件一般有：MOS管、二極管、變壓器、功率電感、限流電阻等。其損耗如下：
1.MOS管的損耗：導通損耗、開關損耗（開通損耗和關斷損耗）；
2. 整流二極管的損耗：正向導通損耗；
3.變壓器、功率電感：鐵損和銅損；
4.無源器件（電阻、電容等）：歐姆熱損耗。
二.熱設計
在設計的初期，方案選擇、元器件選擇、PCB設計等方面都要考慮到熱設計。
1.方案的選擇
方案會直接影響到整體損耗和整體溫升的程度。
2.元器件的選擇

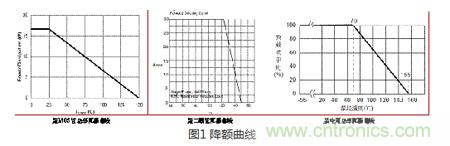

元器件的選擇不僅需要考慮電應力，還要考慮熱應力，并留有一定降額余量。降額等級可以參考《國家軍用標準——元器件降額準則GJB/Z35-93》，該標準對各類元器件的各等級降額余量作了規定。設計一個穩定可靠的電源，實在不能任性，必須好好照著各元件的性子，設計、降額、驗證。圖 1為一些元件降額曲線，隨著表面溫度增加，其額定功率會有所降低。
元器件的封裝對器件的溫升有很大的影響。如由于工藝的差異，DFN封裝的MOS管比DPAK（TO252）封裝的MOS管更容易散熱。前者在同樣的損耗條件下，溫升會比較小。一般封裝越大的電阻，其額定功率也會越大，在同樣的損耗的條件下，表面溫升會比較小。
設計中，要評估的電阻一般有MOS管的限流檢測電阻、MOS管的驅動電阻等。限流電阻一般使用1206或更大的封裝，多個并聯使用。驅動電阻的損耗也需要考慮，否則可能導致溫升過高。
有時，電路參數和性能看似正常，但實際上隱藏很大的問題。如圖 2所示，某電路基本性能沒有問題，但在常溫下，用紅外熱成像儀一測，不得了了，MOS管的驅動電阻表面溫度居然達到95.2℃。長期工作或高溫環境下，極易出現電阻燒壞、模塊損壞的問題。可見，研發過程中使用熱成像儀測試元器件的溫度尤其重要，可及時發現并定位問題點。通過調整電路參數，降低電阻的歐姆熱損耗，且將電阻封裝由0603改成0805，大大降低了表面溫度。
3.PCB設計
PCB的銅皮面積、銅皮厚度、板材材質、PCB層數都影響到模塊的散熱。常用的板材FR4（環氧樹脂）是很好的導熱材料，PCB上元器件的熱量可以通過PCB散熱。特殊應用情況下，也有采用鋁基板或陶瓷基板等熱阻更小的板材。
PCB的布局布線也要考慮到模塊的散熱：
（1）發熱量大的元件要避免扎堆布局，不要哪里“熱”鬧，就往哪里湊，盡量保持板面熱量均勻分布；
（2）熱敏感的元件尤其應該“哪邊涼快哪邊去”；
（3）必要時采用多層PCB；

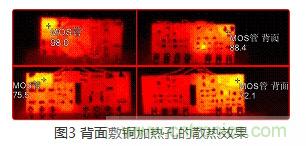

（4）功率元件背面敷銅平面散熱，并用“熱孔”將熱量從PCB的一面傳到另一面。熱孔的孔徑應很小，大約0.3mm左右，熱孔的間距一般為1mm~1.2mm。功率元件背面敷銅平面加熱孔的方法，可以起到很好的散熱效果，降低功率元件的表面溫升。如圖 3所示，上面兩圖為沒有采用此方法時，MOS管表面溫度和背面PCB的溫度；下面兩圖為采用“背面敷銅平面加熱孔”方法后，MOS管表面溫度和背面銅平面的溫度。可以看出：
a) MOS管表面溫度由98.0℃降低了22.5℃；
b) MOS管與背面的銅平面的溫差大大減小，熱孔的傳熱性能良好。
熱設計時，還須注意：
1.對于寬壓輸入的電源模塊，高壓輸入和低壓輸入的發熱點和熱量分布完全不同，需全面評估。短路保護時的發熱點和熱量分布也要評估。
2.在灌封類電源模塊中，灌封膠是一種良好的導熱的材料。模塊內部元件的表面溫升會進一步降低。即便如此，我們仍要測試高溫環境下內部元件的表面溫升，來確保模塊的可靠性。那怎么才能測試準確地測試內部元件的溫升呢？請查閱《ZLG是如何測試電源模塊內部的溫升的！》一文，文中有詳細的描述。
