【導讀】用DSP芯片做一款逆變器，DSP芯片是TMS320F2812,逆變橋用的是全橋，打算用DSP實現相移全橋控制。現在遇到的問題是不能實現零電壓導通，另外加400V電壓時功率開關管炸管。遇到點問題，跪求大家解惑。
各位大俠，本人后學末進，試制一款電源，遇到點問題，跪求大家解惑。
用DSP芯片做一款逆變器，DSP芯片是TMS320F2812,逆變橋用的是全橋，打算用DSP實現相移全橋控制。現在遇到的問題是不能實現零電壓導通，另外加400V電壓時功率開關管炸管。

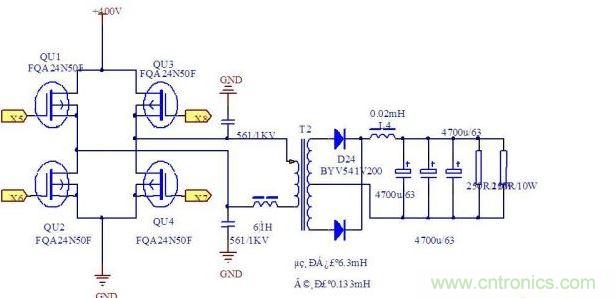

原理圖如下：

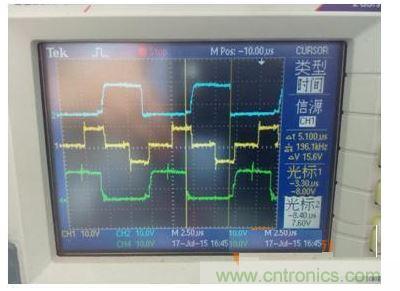

上電初始時刻加在功率開關管上的驅動波形如下所示（死區時間為500ns，相移角度我現在給的是定值2.4μs）

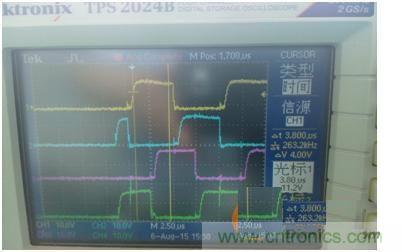

目前我的測試QU3，QU4和變壓器一次側電壓波形如下所示（電源未加400V，加的是12V小電壓）。理論上QU3截止時，應形成諧振，使QU3QU4連接點電位迅速將到“零”，QU4零電壓導通。
