【導讀】諧振型DC-DC變換器作為轉換器的新興產品，在工業、光伏變電領域相繼被廣泛應用。目前已經出現串聯、并聯兩種諧振型DC-DC變換器。本文主要講解的是諧振型轉換器實現ZVS、ZCS條件，需要達到什么要求。
通常情況下，在諧振型的轉換器電路設置中，當開關管互補對稱驅動且并聯電容與主電路諧振電容數值相差較大時，諧振變換器實現ZVS和ZCS條件基本上可以由諧振網絡輸入阻抗的性質確定，如下圖所示：

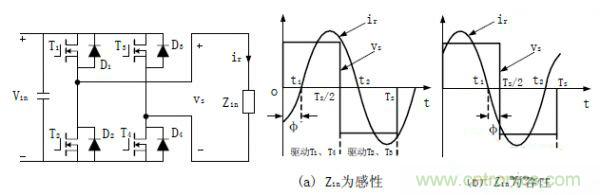

圖1諧振電路ZVS、ZCS條件
各時間段導通開關管如下圖所示：

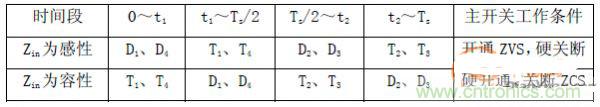

圖2諧振全橋變換器開關管導通情況
從圖1和圖2的參數比對分析中我們可以比較明顯的看出，當諧振網絡輸入阻抗Zin為感性時，輸入電流ir滯后于輸入電壓角度φ，在主開關管被驅動之前，其寄生二極管已經導通，主開關管兩端電壓被箝位至零，故主開關管為ZVS，而驅動信號被撤走時，主開關管中還流過電流，故為硬關斷。
當諧振網絡輸入阻抗Zin為容性（如圖1中b圖所示）時，輸入電流ir超前于輸入電壓vs角度φ，在主開關被驅動之前，由于同一橋臂另一開關管的寄生二極管已經導通，主開關管兩端電壓被箝位至輸入電壓Vin，故為硬開通，而驅動信號被撤走時，主開關管中電流為零，諧振電流流過寄生（反并）二極管，故主開關管為ZCS。由于主開關管實現ZVS或ZCS的條件僅由諧振網絡輸入電壓和電流的相位關系確定，故只要諧振電流ir為與輸入電壓vs同頻率的周期信號，以上結論就成立。
在以上的結論分析研究中，盡管諧振電流參數ir僅含基波成分，但該結論依舊同樣適用于諧振電流ir中除了含基波分量以外，也含有3、5、7……次諧波的情況（如多諧振變換器等）。由于當變換器負載一定時，諧振網絡輸入阻抗Zin的性質是確定的，因此通常諧振變換器不能同時實現ZVS和ZCS，要同時實現ZVS和ZCS，往往需要在副方增加一些輔助電路，這樣會增加電路的復雜性。
在該過程中，Zin的性質主要由Zin的虛部決定，當Im[Zin（jws）]>0時，Zin(jws)為感性；當Im[Zin（jws）]<0時，Zin（jws）為容性；當Im[Zin（jws）]=0時，Zin（jws）為純阻性。
