計算初級電感量
K值就是上面說的電流連續比上面計算書定義的Ip2是電流上升前沿Ip1是電流上升后沿。所以當K=0的時候變壓器是工作在臨界模式以下的為防止計算出錯一般習慣取0.001.

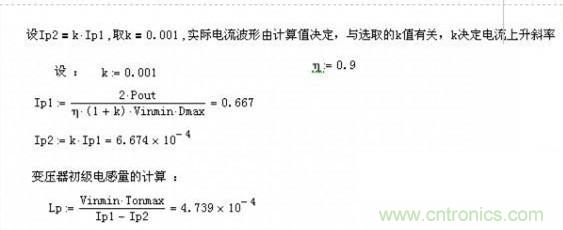

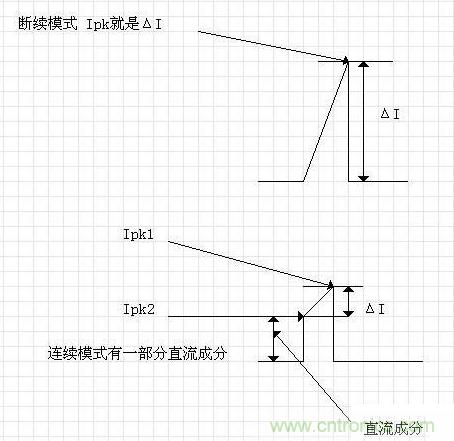

斷續模式Ip就是ΔI；
得到了ΔI由--》E*T=L*ΔI得：
Lp=(Vinmin*Tonmax)/ΔI
這時候就得到了變壓器初級所需要的電感量。
選擇合適的磁芯計算匝數
關于磁芯的選擇網上有關于Ap法的很多計算公式。其實在做項目的時候根本沒用過一次Ap法。對于公司已有的相同功率等級的型號，可以直接參照別的型號的磁芯作為初始設計出發點。
要是線繞不下，就抬高工作頻率，骨架太空了，就選小一號的，一般經過幾次迭代或者實驗就出來了。對于完全全新的型號，是根據經驗估算一個初始點，然后經過反復迭代得出結果的。其實對于一般的功率等級，向反激式這種拓?fù)洌啻蠊β视枚啻蟠判荆?jīng)驗豐富一點的工程師都知道，可以向他們請教。
選定了磁芯后，根據規格書得到對應的Ae值，然后就可以進行匝數計算。
由E*T=Lp*ΔI=Np*Ae*ΔB
對于斷續模式ΔB=Bmax,
對于連續模式
ΔB=Bmax*(1-K)
因?yàn)檫B續模式電流有一部分直流分量，對應Bmax也有一部分直流勵磁。這個一定注意，連續模式要是直接用Bmax來計算匝數匝數就會算少所以很容易就會飽和了。
有關Bmax的取值，對于常見的PC40/PC44材料，保證在最惡劣工作狀態下，不要超過0.38。計算的時候，一般選取0.28-0.32之間，假如在極限條件下抓到飽和波形，可以抬高一點頻率。
上面公式是計算斷續模式匝數的。
ΔB=Bmax，
對于連續模式，上面式子一定要修改為：
ΔB=Bmax*(1-K)
要不然計算出的匝數偏小，動態情況下很容易就飽和了。
計算氣隙長度

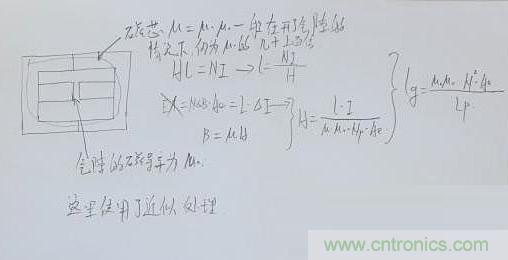

公式推導比較簡單的，具體的可以自行百度。安培環路定則還有做電源的倆最基本的公式消元法就OK了。
上面做了近似，近似所有的磁場能量都儲存在氣隙里面，因?yàn)榇判镜拇艑?dǎo)率很高，氣隙的磁場強度是磁芯的幾時到幾百倍，所以，近似磁芯為磁路短路，磁回路長度近似為氣隙長度。

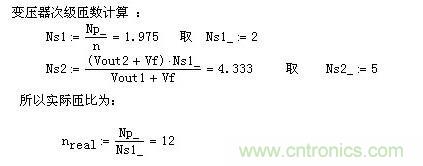

計算次級匝數

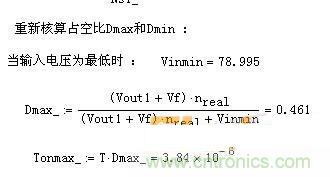

注意合理匝數取整。這個結合自己項目實際情況，取整后，變比會有所變化，Dmax也會有所變化，所以需要用取整后的參數進行核算Bmax。
對取整以后的變壓器參數進行反向核算
因?yàn)閷?duì)變壓器進行了匝數取整變比也就成了一個確定值。Vinmin已知，變比n已知。
上面的公式我不推導了還是利用伏秒積平衡原理。

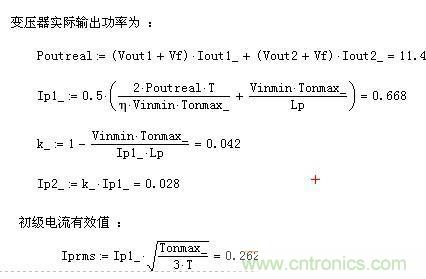

變壓器初級電流我們?cè)诖_定初級電感量的時候，是使用平均值反推出峰值，但是，由于變壓器繞組主要損耗是線電阻損耗，電流在電阻負載上的功耗計算，需要有效值電流。反激式工作電流波有兩種狀態，斷續模式與連續模式。

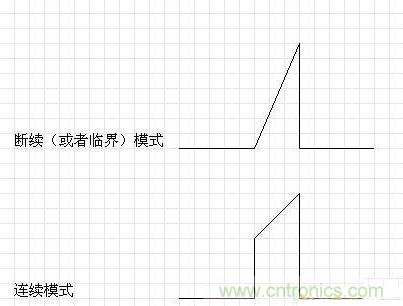

兩種波形有各自的有效值電流計算公式
我只是很久以前推到過趙修科老師書上有自己可以去參考一下
上圖是斷續模式的計算公式
計算次級電流有效值
反激式初級次級工作電流是對應的，初級連續，次級也是連續，初級斷續，次級也是斷續的，因?yàn)槌醮渭?jí)共用的是同一個磁芯。

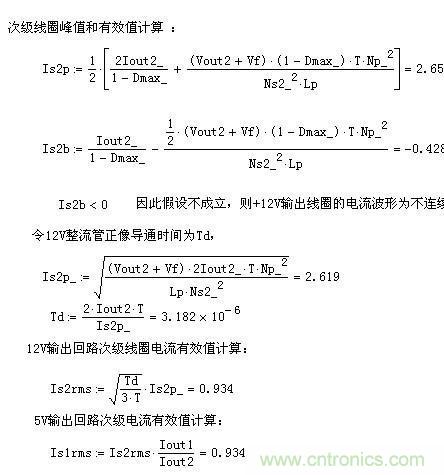

上面是次級電流有效值的計算，斷續模式的，并且加入了次級電流連續或者斷續的判斷，(判斷這一步其實沒有必要，因?yàn)樽儔浩鞒跫?jí)連續，次級也連續，初級斷續，次級也斷續。)

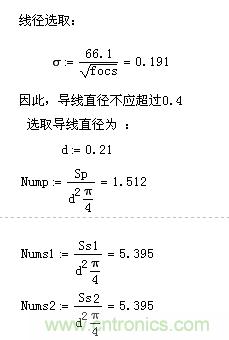

計算線徑
電流密度呢，一般都選取6A/mm^2。
一定要注意趨膚效應，最小占空比越小，頻率越高，趨膚效應越嚴重。特別是前級帶有PFC的反激式電源。因?yàn)榭紤]到成本，盡量使用600V的Mos管，所以占空比非常小，也就0.15左右，這時候，變壓器初級一定要使用多股線，用單根線的話，需要取更小的電流密度。
對于一定的電流，需要的導線截面積是一定的，在實際選取線徑的時候，要結合實際所選的骨架幾何尺寸，做合適的組合，盡量不要散繞，對于某一層繞組，單根線太散的話，可以選取兩根或者幾根細線進行并饒，只要繞組的總截面積在計算值左右就好。
至此，與反激式變壓器相關的設計流程也就講解完畢了。
