【導讀】多功能手持智能儀器在不同的工作場所具有不同的供電方式。就目前的電源研究工作來說，正是當下研究的熱點。冗余電源應用廣泛，且在很多儀器儀表中都使用相關技術，而多種供電則不同。
1 兩種供電方式的設計
在電子產品的供電系統中，比較普遍的是基于鋰電池供電，比較新穎的是總線供電系統。本設計集成了總線供電和鋰電池供電兩種方式，并對兩種供電方式進行了特殊處理，避免了其中一套供電時對另一套電源造成的影響。
1．1 總線供電電路

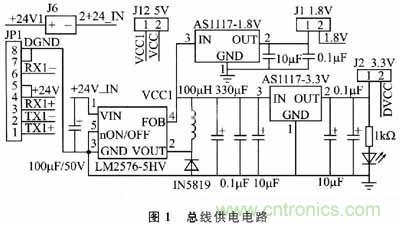

總線供電系統就是通過總線給掛在總線的設備提供電壓，本設計能給設備提供5 V、3．3 V和1．8 V的電壓。因為RJ45輸出標準的+24 V，為了得到5 V、3．3 V和1．8 V的電壓，必須進行電平轉換。本設計是通過LM2576-5、ASlll7-1．8和ASlll7-3．3電源轉換芯片，得到所需的電壓。總線供電電路如圖1所示。
1．2 鋰電池供電電路設計

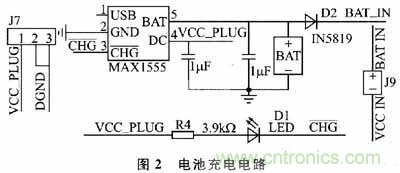

在鋰電池供電系統中，電池輸出電壓經過TPS60110、TPS60l00電源芯片，電平轉換后，得到所需的5 V、3．3 V和1．8 V電壓。在充電電路中，MAXl555作為控制芯片。MAXl555通過充電接口和AC適配器電源為單節鋰離子(Li+)電池充電。它不需要外部FET或二極管，可以接受最高7 V的輸入電壓。片上溫度限制簡化了PCB布局，通過優化充電速率，可以在電池狀況和輸入電壓處于最糟糕的情況下不受散熱問題的制約。當達到MAXl555 溫度限制時，充電器并不關斷，而是逐漸降低充電電流。電池充電電路如圖2所示。
[page]
為了得到3種規格的電壓(5 V、3．3 V和1．8 V)，需要對鋰電池的輸出電壓實行電平轉換，這里選擇TPS601lO和TPS60100兩款集成DC-DC的電荷泵芯片。TPS60110能輸出5 V±0．2 V的電壓，TPS60100能輸出3．3 V±O．132 V的電壓。兩款芯片具有如下特點：
①最高可以輸出300 mA的電流；
②具有較寬的輸入電壓范圍；
③低功耗輸出時具有能量存儲功能；
④能很好地抑制電磁干擾。

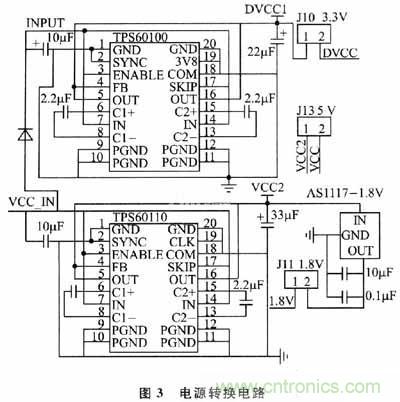

兩款電源轉換芯片的外圍電路比較簡單，只需要在外面配置輸入電容、輸出電容及電感，具體電路如圖3所示。
2 兩種供電方式的應用

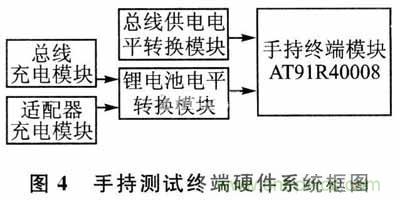

基于工業以太網和工業無線通信的手持測試終端是一款多功能的測試設備。該手持測試終端采用的是AT91系列ARM微控制器芯片，它包含了微處理器(AT91R40008)、存儲器、通信模塊、總線供電通信接口、顯示終端、無線通信模塊、手持鍵盤等重要組成部分；其集成EPA(Eth-ernet for Plant Automation)和IEEE 802．15．4(低數據率的WPAN標準)兩個協議。它能實現有線和無線現場的網絡現場測試、EPA協議分析和設備標定。由于其應用于兩種工業現場，因此采用了兩種不同的供電方式，即在工業以太網中通過總線供電的方式進行供電，在工業無線的傳輸方式應用鋰電池供電，在總線供電正常工作的同時可以對鋰電池充電，也可以用外接的電源適配器鋰電池充電。其硬件框圖如圖4所示。

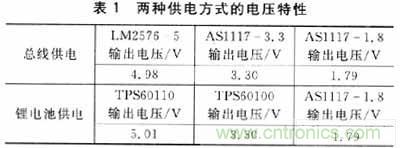

在手持測試終端的應用中，對兩種供電方式的電壓特性進行了多次測量。手持測試終端穩定工作時的電壓情況如表1所列。
本文較為詳盡地介紹了兩種供電方式的硬件實現過程，重點突出其在手持測試終端中的應用。兩種供電方式的設計，能提供5 V、3．3 V和l．8 V的電壓，滿足了一款智能儀器應用于多工業現場所需的兩種供電方式的要求。
