【導讀】隨著社會發展和人們生活水品的提高，傳統的照明已不能滿足人們對光和諧的追求。照明設計在突破了傳統，以照度、均勻度為設計指標的概念的同時，照明的人性化設計被越來越多的從事照明設計的人士所關注。
如果你的房間線路設計的不是很科學就會造成你關燈后，上床睡覺會磕磕碰碰。本文介紹的這款電路設計是一種關燈后，燈光漸漸熄滅，這種自動熄燈電路啟動后允許你有充分的時間利用照明燈的光線上床就寢，然后自動關閉。并且電路在不照明時幾乎不耗電。當然該種電路也可以應用于其他很多地方。

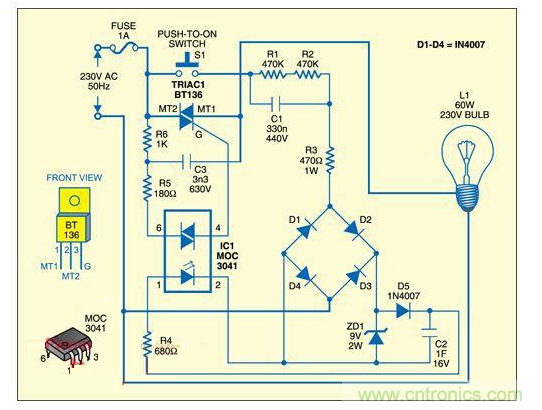

220V交流電源采用電容降壓，圖中C1為限流電容。C2為定時電容，容量為1F。當開關S1合上片刻后，大電容C2充電，其儲存的能量經R4驅動光耦模塊MOC3041中的內部LED。完成對外部雙向可控硅BT136的過零檢測驅動功能。
電路的工作過程很簡單：合上S1片刻不放。等待220V交流電源經鑒流電橋D1～D4對電容C2充電，然后松開S1。此時雙向可控硅BT136的柵極觸發導通臥室照明燈L1發光，便于主人上床就寢。主人躺下就緒后，此時C2上的電荷釋放完畢，燈光也自動熄滅。由C2和 R4控制的照明時間大約為幾分鐘，這段時間足以完成就寢前的各項準備。
