【導讀】微波爐的出現使家庭生活的生活質量有所提升，一直以來，微波爐的發展都秉承著基本功能和操作不變的主要優勢，著重發展用戶體驗?，F(xiàn)如今，微波爐已經成為家用電器，家喻戶曉。但是又有多少人知道他的功能呢？即使你是一個電子達人也未必知道。

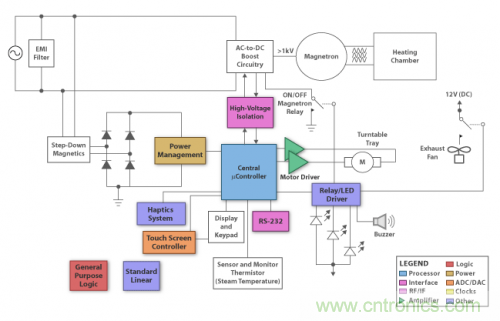

微波爐框圖：
PWM電源控制器
LM25037: 具有交流輸出的雙模 PWM 控制器
包含所有要實行平衡的雙端電源轉換器拓?fù)浣Y(jié)構的特點。比普通單端拓?fù)浣Y(jié)構允許更高的效率和更大的功率密度，如反激式和前瞻性。同時以最小的外部元件可配置為電壓模式或電流模式控制。設置兩個交替柵極驅動器輸出，每一個都能夠1.2A峰值輸出電流。其他功能還包括可編程最大占空比限制，線路欠壓鎖定，逐周期電流限制和故障保護…
特性：
1．可以配置為直接從輸入電壓軌切換到75V超寬范圍5.5V的操作
2．電阻編程的2 MHz的能力振蕩器與低頻率鎖定保護
3．電流模式或前饋電壓模式控制，可編程最大占空比限制，2.0％反饋參考精度
[page]
線性穩壓器
TPS71401: 10V 單路輸出 LDO、80mA、可調節 電壓（1.2 至 8.88V）、低靜態電流
該低壓差（LDO）穩壓器可提供寬輸入電壓范圍，低壓差電壓，低功耗工作，和小型化包裝?？稍?.5V至10V的輸入范圍內工作，并結合3.2μA靜態電流，使得該器件特別適合于雙堿性電池，和其他低靜態電流敏感電池應用。低壓差電壓和低靜態電流可工作在非常低的功率水平。因此，該器件非常適用于動力電池管理IC…
特性：
1.可在固定3.3V或可調（1.2V至8.8V）電流限制
2.輸出電流：80毫安、漏失電壓：415mV為50mA負載
DC/ DC轉換器
MC33063A：1.5A 峰值升壓/降壓/反向開關穩壓器
一款易于使用的器件，包含所有需要使用簡單的DC-DC轉換器的主電路。這些裝置主要包括一個內部的溫度補償基準，比較器，振蕩器，PWM控制器與有源電流限制，驅動器，和一個高電流輸出開關。因此，該設備只需要最少的外部組件構建升壓，降壓和反相拓?fù)滢D(zhuǎn)換器。
高壓隔離
ISO722: 具有使能端的單路 100Mbps 數字隔離器
一款數字隔離器具有邏輯輸入和輸出緩沖器由二氧化硅（SiO2）絕緣屏障分隔。這一屏障可提供高達4000 V。當與隔離電源配合使用時，這些設備防止數據總線進入本地接地或其他電路的噪聲電流，或損壞敏感電路的干擾電隔離…
特性：
1. 50千伏/μs的典型瞬態抗擾度、信號速率0 Mbps到150 Mbps
2. 低傳輸延時、低脈沖偏差（脈寬失真）、低功耗休眠模式
3. 高電磁抗擾度、低輸入電流要求、故障保護輸出、簡易替換用于大多數光電和磁隔離
DC電機驅動器
PWM功率驅動器
DRV8800: 2.8A 刷式直流電機驅動器 (PWM 控制)
通過使用脈沖寬度調制（PWM）控制直流電機，能夠輸出峰值電流可達±2.8和操作電壓高達36 V。同時通過施加外部脈沖寬度調制（PWM）和控制信號，相位和ENABLE輸入端提供直流電動機的速度和方向控制。在PWM操作過程中，內部同步整流控制電路提供了更低的功耗…
特性：
1.內部電路保護包括電機引線短路至電源/短路到地，具有遲滯熱關斷，VBB和VCP，及交叉電流保護欠壓監控
2.低導通電阻[RDS（ON）]輸出、過流保護及電機引線短于電源保護
3.內部欠壓鎖定、交叉電流保護
DC/ DC控制器
TPS40200：寬輸入非同步降壓 DC/DC 控制器
MOSFET驅動器
LM25101：3A、2A 和 1A 高壓，高側和低側柵極驅動器
觸覺驅動器
壓電式觸覺驅動器
DRV2665: 具有集成升壓轉換器和數字前端的壓電式觸覺驅動器
一款壓電觸覺驅動器，集成105V升壓開關，集成功率二極管，集成全差分放大器，以及集成數字前端。這種多用途的設備能夠驅動高電壓和低電壓的壓電觸覺器件。輸入信號可被驅動為觸覺數據包通過I2C端口或通過模擬輸入…
特性：
1.升壓電壓設置兩個外部電阻器和升壓電流限制，通過REXT電阻進行編程
2.2毫秒典型的啟動時間，快速響應一個理想的壓電觸覺驅動器
3.同時熱過載保護防止設備過載時的損傷
[page]
電機觸覺驅動器
DRV2603：用于 ERM/LRA 的觸覺驅動器，帶自動共振控制和模擬增益調整
觸摸屏控制器
TSC2006：納米功耗觸摸屏控制器，SPI串行接口
一款非常低功耗觸摸屏控制器，基于先進的低電壓處理器，手持式應用工作。電源電壓低至1.2V，這可以通過單電池供電，包含了一個完整的，超低功耗，12位，模擬 - 數字（A / D）的電阻式觸摸屏轉換器，包括驅動器和控制邏輯來測量觸摸壓力…
最大的優勢：
1. 提供觸摸屏測量預處理以降低總線負載
2. 可以重新定向到更重要的功能主機處理器，減少資源的消耗
3. 支持SPI兼容串行總線高達25MHz，同時提供了10或12位可編程的分辨率，以適應不同的屏幕尺寸和性能的需求
繼電器驅動器
TPL9201：微控制器電源和多低側驅動器
一款八低側驅動器具有內部鉗位的感性負載和電流限制的自我保護，通過和控制串行接口和專用的使能引腳，額定輸出在150 mA ，內部電壓監控的穩壓輸出
通用邏輯
SN74HC00：四路 2 輸入正與非門
標準線性器件
TS12A4514：低電壓，低導通電阻SPST CMOS模擬開關
TRS232E：具有 IEC61000-4-2 保護的雙路 RS-232 驅動器/接收器
TPD2E007：用于 AC 信號數據接口的 2 通道 ESD 保護陣列
總而言之，微波爐是將電能轉化為微波的一種裝置，但是內部需要通過各種器件之間的功能搭配才能轉化成最高效率、最安全、最穩定的微波，從而達到人們所設定的條件…
微波爐未來的發展勢必奔著智能的方向，自動檢測事物的最高營養，且自動關火，不必?fù)?dān)心食物過熱或者損壞…想到這是不是你想怎么任性就怎么任性了…
