【導讀】開關電源具有三大模塊，隔離變壓器、整流濾波、DC-DC變換網絡。DC-DC變換器無論在哪個電路設計中都是關鍵所在，DC-DC變換器包含脈沖變壓器、儲能器件、濾波電路、輸出整流器、開關器件等功率器件及控制模塊。DC-DC的核心設計是控制模塊。而控制模塊大多使用PWM調制芯片。
芯片內部集成了振蕩器(由外接電阻電容來決定頻率)，誤差比較器，PWM調制器等，有的甚至有保護電路和驅動電路。在此情況下用集成芯片外加少量的電路即可構成開關電源，穩定性能較好，控制簡單，芯片功耗幾乎可以忽略不計，且成本低。過流保護可以使用電流取樣電阻串接在負載上。當取樣的電流超過指定的范圍，立即切斷負載，或者降低輸出電壓，然后過一段時間再自動啟動，接上負載，由繼電器來控制負載的連通性。同時用A/D采樣，經過單片機處理后顯示當前輸出電流和電壓。還擴展了鍵盤來實現電壓步進和預置，設置蜂鳴器實現過流時報警。
開關穩壓電源電路的設計

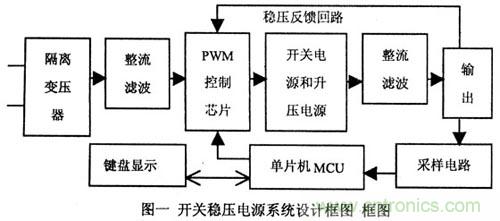

開關穩壓電源系統框圖如圖1所示。
整流濾波電路如圖2，在開機瞬間，濾波電容等效為短路，可串接0.1Ω限流電阻保護整流橋。此設計最大輸出功率72瓦特，電網電壓低到15V輸入時(整流后可達到18V)，加上最不利效率為70%，則輸入端功率經計算為102W，整流濾波后輸出的電流約5.6A，取6A電流。用普通整流二極管不能滿足要求，故用承受電流較大的硅橋。為達到可以接受的紋波系數，濾波電容的容值需要較大?？紤]到其它無用功耗，取P=102W，經計算C≈30000uF，這時候紋波系數低至2.5%，但電容體積太大，DC—DC變換級對紋波系數的要求可以降低，取10000uF，紋波約8%，可以滿足要求。大電容濾波還需并接瓷片電容，來抑制尖峰電壓。
Boost升壓型電路的設計
主回路拓撲結構選擇非隔離型中Boost型升壓斬波電路，如圖3。假設C和L足夠大，輸入輸出電壓，即為常數。據推理電感兩端的電壓值也為常數，記電感兩端的電壓值是VL，經過L的電流記為IL，電流變化正增量記為△i+，電流變化的負增量記為△i-。當開關閉合時，續流二極管關斷，此時電源向電感充電儲存能量，忽略開關管的壓降。則由電感電流不可以突變、法拉第電磁感應公式和基爾霍夫電壓定律推導出：增量電流△i+和時間△t成正比，呈線性上升趨勢，與電感成反比。當開關管T關斷時，續流二極管D導通，忽略續流二極管導通電壓，輸入端電源電壓與電感器L中自感電動勢正向疊加后，通過續流二極管D對負載R供電，同時對電容器C充電。同理推導出：負增量電流與電感值成反比，與關斷時間成正比。下降是從上個時間充電后的電流點開始線形下降的。當動態平衡后，△i+=-△i-，經過占空比計算公式推導后得：在設計中輸入15V～21V，整流濾波后可得約18V～25V的直流電壓，而設計要求輸出為30V～36V。那么當輸入是18V變換到36V時，升壓比最大，則占空比最大，記為α1，從25V變換到30V時，升壓最小，則占空比最小，記為α2，經過推算：α2=1/6，α1=1/2。

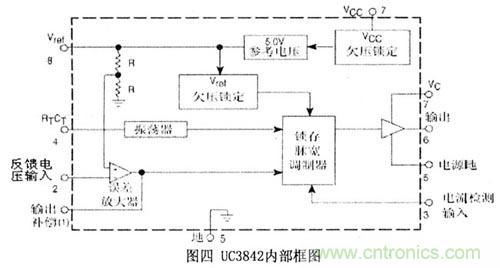

此設計采用UC3842作為PWM控制芯片。它只需要很少的外部元件就可獲得低成本高效益的解決方案。其內部框圖如圖4，UC3842采用固定工作頻率脈沖寬度可控調制方式，共有8個引腳，各腳功能如下：①腳是誤差放大器的輸出端，外接阻容元件可改善誤差放大器的增益和頻率特性；②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V基準電壓進行比較，產生誤差電壓，而控制脈沖寬度；③腳為電流檢測輸入端，當檢測電壓超過1V時停止脈沖輸出使電源處于間歇工作狀態；④腳為定時端，內部振蕩器工作頻率由外接的阻容時間常數決定，f=1.8/(RT×CT)；⑤腳為公共地端；⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns驅動能力為±1A；⑦腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為15mW；⑧腳為5V基準電壓輸出端，有50mA的負載能力。輸入端接Rl再輸入到芯片電源端，由于UC3842啟動電壓需要16V，輸入經整流濾波后至少有18V左右，可保證正常啟動。串聯電阻Rl取100Ω或不用R1，直接接至18V電源也可正常工作。UC3842振蕩器可以工作高達500kHz，經過計算選擇較折中的頻率40kHz取Rt=10k，Ct=4.7nF，Rt接在振蕩端和參考電壓8腳處，4腳退耦電容C3取0.1uF。
過流保護電路
用單片機和ADC0832來采樣。采樣電阻Rss=0.1Ω，用溫度系數很小的繞線電阻，但不能直接采樣Rss兩端的電壓，因為運放不能輸入比電源電壓大的信號，所以要設計恒降壓電路，將Rss兩端的電壓同時減去一個常數，再進行差分放大，如圖5。
總結
開關電源是公認的高效電源變換電路，開關電源電路系統結合軟硬件，線路簡單，設計精巧。經研究設計證明，制作出的樣品經測試后，有較好的穩壓效果，能夠達到設計指標。
