為了提高電能利用效率、降低待機功耗，歐洲和美國不斷提高能效標準等級，如歐盟移動電源5星標準、能源之星及EuP lot 6 等，對于電子系統廠商來講，開發滿足上述能效標準的產品是重點也是難點。將于2013年生效的EuP lot 6標準要求適配器在0.25W負載下待機功耗要小于0.5W，液晶電視電源在0.2W負載下待機功耗小于0.5W。恩智浦半導體大中華區資深產品經理張錫亮表示，GreenChip系列開關電源(SMPS)控制器芯片TEA1716，能夠幫助廠商開發出符合新的歐盟耗能產品指令（EuP）Lot 6要求的小型電源適配器。
250 mW低負載下實現待機功耗新標桿
使用者良好的使用習慣需要培養，但是系統廠商還可以做點事情，那就是采用芯片廠商推出的新方案來降低這些設備的待機功耗，盡可能的降低電能的浪費。恩智浦半導體（NXP Semiconductors ）就在近日宣布推出可在低負載下實現超低待機功耗的GreenChip™ SPR TEA1716開關模式電源 (SMPS) 控制器IC，這是恩智浦半導體首款PFC和LLC諧振組合控制器。恩智浦新型GreenChip SPR TEA1716使低負載下待機功耗降至0.5W及以下，它們能幫助客戶開發出符合新的EuP Lot 6要求的電源適配器，目前已開始向主要客戶提供樣片。
恩智浦半導體大中華區資深產品經理張錫亮表示，GreenChip SPR TEA1716是一款功率因數校正 (PFC) 和LLC諧振組合轉換器，極具特色的節能工作模式將幫助設計師達到并超過極其嚴格的空載和低負載待機功耗要求。這款智能電源諧振 (SPR)控制器 TEA1716專門針對90W至500W電源設計，在SO24封裝中集成了PFC和諧振半橋控制器 (HBC)。憑借低于150 mW的空載功耗和比通用電源高91%的平均效率，TEA1716為待機效率建立了新的標準，是目前市場上唯一一款在大約250 mW的負載下待機功耗遠遠低于0.5W的組合式控制器，完全符合EuP Lot 6的要求。

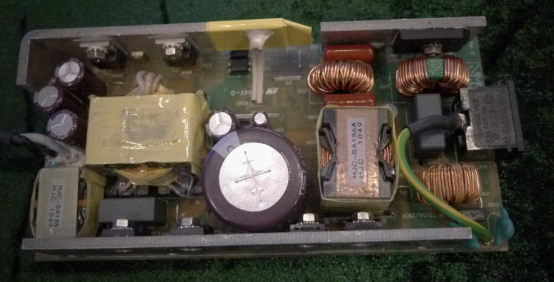

圖1：采用GreenChip SPR TEA1716的150W適配器DEMO
減小電源適配器體積，降低物料總成本
恩智浦半導體同時宣布推出多款采用超小封裝的高性價比SPF (反激式智能電源) IC，包括GreenChip SPF TEA1731以及TEA172x系列新品，這些器件均具有出色的空載性能。TEA1731是恩智浦半導體推出的多款新型GreenChip智能電源反激式IC之一，具有集成度高的特點，可有效減少所需外部器件的數量，其提供的超小封裝使電源適配器的小型化成為可能，從而降低了總物料成本。TEA1731 6引腳反激式轉換器具有最出色的空載芯片功耗，其節能模式可使適配器的空載功耗達到低于100mW的水平。在節能模式下，TEA1731還可使電源在0.25W負載的輸入功率低于0.5W (例如為待機系統供電) 的水平，并同時符合EuP Lot 6的要求。
GreenChip SPF TEA172x系列是高度集成的反激式穩壓器，專門針對15 W以下的系統而設計，采用230 VAC電源輸入，待機功耗低于10mW。TEA172x系列采用緊湊的SO7封裝，有高壓隔離帶，集成一個功率MOSFET和具有輸出電壓初級側檢測功能，在充電器保持插入的狀態下，即使未接需要充電的設備，也可以自動降低電流消耗。TEA1721 (最高5 W)、TEA1722 (最高8 W) 和TEA1723 (最高11 W) 還內置節能控制模式，能最大限度地提高效率，并且完全兼容USB1.1和USB1.2電池充電規范，可以在最大負載時提供恒定電壓 (5V) 和恒定電流。

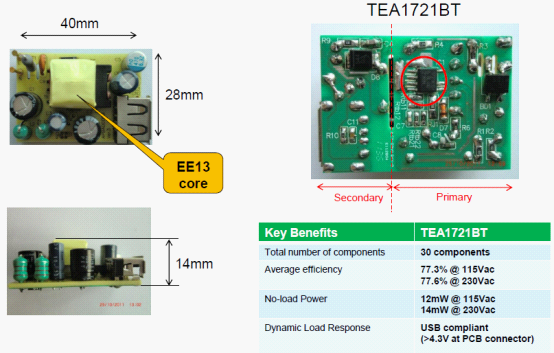

圖2：采用TEA1721的5W手機充電器外形尺寸很小
新型GreenChip TEA1792是一款6引腳同步整流控制器，強大的驅動能力可使各種品牌的SR MOSFET在最低RDS(on)下工作。TEA1792 SR控制IC采用TSOP6封裝，只需要少量的外部器件，可大幅減少同步整流部分的PCB面積。配合使用GreenChip TEA1792和采用LFPAK封裝 (具有汽車級強度) 的恩智浦半導體功率SR MOSFET，可在超小充電器設計中實現高功率密度。其它可用的恩智浦半導體功率MOSFET系列采用的封裝包括TO220、I2PAK和D2PAK。
新的GreenChip IC系列可廣泛使用的充電器、適配器和其它電源設計成緊湊且超薄的產品。這些應用包括移動通信設備（如智能手機和多媒體平板電腦）、便攜式電腦設備（如電子書閱讀器、音/視頻播放器、上網本、超級筆記本Ultrabooks™和電腦外設）、白色家電（如洗衣機、電冰箱、洗碗機和電磁爐）以及用于智能照明、智能電表、暖通空調、家庭與樓宇自動化控制的工業和住宅系統等。
