中心議題：
- ETC系統介紹
- 低功耗智能電源在電子不停車收費系統中應用設計方案
- 智能電源電路設計及器件選擇
高性能和低功耗是電子系統發展的必然趨勢，嵌入式系統的功耗越來越受到人們的關注，這一點對于電池供電的便攜式嵌入式系統尤為明顯，在大多數嵌入式系統設計中，性能的提高總是伴隨著系統功耗的增加，解決好二者之間的矛盾，探索低功耗的電源管理技術，提供切實可行的解決方案，將是全球相關行業共同面臨的機遇和挑戰。本文以電子不停車收費系統為基礎，對系統中車載單元提出了一種有效的智能電源管理解決方案。
1 ETC系統介紹
電子不停車收費（ElectronicTollCollection，ETC）設計成由路邊讀寫設備（Road Side Unit，簡稱RSU）、車載單元（OnBoardUnit，簡稱OBU）、IC卡、計算機安全控管技術、網絡及賬務等幾大部分組成。
其組成由圖1.1 所示：
圖1. 1 ETC系統組成圖
OBU 中存有車輛的識別信息，如車牌號、汽車ID號，一般安裝于車輛前面的擋風玻璃上，RSU安裝于收費站旁邊，環路感應器安裝于車道地面下。中心管理系統有大型的數據庫，存儲大量注冊車輛和用戶的信息。當車輛通過收費站口時，環路感應器感知車輛，路邊單元發出詢問信號，車載單元做出響應。并進行雙向通信和數據交換，中心管理系統獲取車輛識別、車型等信息并和數據庫中相應信息進行比較判斷，根據不同情況來控制管理系統產生不同的動作。通過路邊單元與車載單元進行相互通信和信息交換，以達到對車輛的自動識別，并自動從該用戶的專用帳戶中扣除通行費，從而實現自動收費。
因?yàn)镺BU在整個ETC 系統中起著非常重要的作用，而電源模塊的性能直接關系著OBU能否正常工作?，F(xiàn)有的OBU供電方式一般有兩種，但各有缺憾。據此，新的低功耗電源設計方法應該產生。
2 低功耗智能電源在電子不停車收費系統中應用設計方案
如OBU這種以嵌入式處理器為核心的系統，其功耗主要由處理器功耗和外圍電路功耗組成。考慮實際的運行情況，汽車在公路上行駛的整個過程中，經過收費站的時間是非常短的，OBU只需要在汽車經過收費站時工作，而且工作時間不到一秒鐘，其他絕大部分時間都不需要工作。OBU智能電源管理采用電池供電的方法，控制OBU 工作在兩種模式，睡眠模式和激活模式；當車進入收費站時，OBU被激活，開始工作，處于激活模式；當交易完成，車離開收費站后，OBU馬上停止工作進入睡眠模式。根據這種特點，對電源采用分級管理的策略，即分為待機電源與工作電源，如圖2.1。

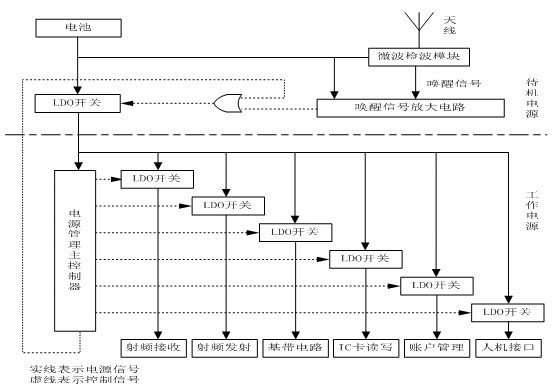

圖2. 1 OBU電源管理分級模塊結構圖[page]
同時，為實現進一步的分時供電控制，工作電源模塊又按功能模塊劃分獨立電源回路，各個模塊電源獨立可控，由主控制器統一協調。
激活的MCU，使用中斷編寫方式，對各個I/O 進行判斷后分時控制，輸出各個耗電模塊的DC/DC使能高電平信號，分時為射頻接收、射頻發送、基帶電路、IC卡讀寫、賬戶管理及人機接口供電；在任一時刻，系統除主控制器外最多只為2 個模塊供電，大大減少了系統的功耗。
3 智能電源電路設計及器件選擇
3.1 放大電路設計
從檢波器檢測出來的信號是非常微弱的，可能是幾毫安甚至是微安級的，這么小的信號一般是不能滿足后級各種電路對信號幅度的要求，所以必須要進行放大。運算放大器的靜態電流與帶寬是成正比的，帶寬越大，靜態電流也越大，這一點在各大半導體生產商的選型表中可以明顯的看出；通過比對，為了設計出增益大、噪聲小、又具有一定帶寬的放大器，本設計選擇TLV2382 最為喚醒信號放大器。

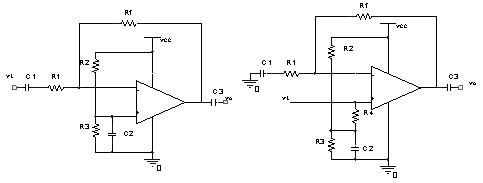

圖3. 1 運算放大器單電源供電電路
3.2 低功耗M C U 軟硬件設計
為了實現低功耗，MCU應該選擇自身能耗低的型號，一款超低功耗MCU，主要從以下幾方面綜合考慮：系統平均電流、時鐘系統、中斷、片內外設、BOR 保護、管腳漏電流、處理效率。根據這一特點，本設計選擇了美國德州儀器（TI ） 1996 年開始推向市場的一種16 位超低功耗的混合信號處理器（Mixed SignalProcessor） MSP430 系列單片機。
3.3 系統時鐘的設計
對于一個帶有低電壓睡眠喚醒的系統，晶振的選擇非常重要。這是因?yàn)榈凸╇婋妷菏固峁┙o晶體的激勵功率減少，特別在睡眠喚醒時，造成晶振啟振很慢或根本就不能啟振，而啟動時間過長將會明顯地增加系統的功耗。MSP430F2001 設計的系統可以很好地解決這個問題。
低速時鐘選用12kHz 的VLOCLK，高頻由內部集成的DCO振蕩器產生，可以通過調整的控制參數選擇合適的輸出頻率。
3.4 電源供電的設計
本系統采用2 節干電池作為測試供電，通過電源芯片產生+3.3V的電壓。由于TPS79633 的輸入電壓范圍是2.7~5.5V，使能信號高電平，而且低電平，因而可以直接使用單片機的I/O 管腳作為使能信號。
MCU的工作與否完全由總開關的輸出POW所決定，單片機只在工作與斷電之間轉換。其他I/O 接口作為控制其余模塊的輸出，進行分時控制。
3.5 軟件設計
在降低功耗上必須軟硬件結合才能達到理想的效果。軟件設計主要注意以下方面：
系統采用中斷編寫方式，對各個I/O 進行判斷，分時控制，對每個模塊分時供電，從而降低功耗。其次輸出一個反饋信號，對總開關進行控制，達到斷電的功能。
系統的功耗會隨著系統的頻率升高而增加，在系統開始工作后使用12kHz 的主時鐘可以降低工作時的功耗。
4 結論
嵌入式系統的低功耗設計是嵌入式系統設計中必須考慮的設計原則，一個成功的低功耗設計應該是硬件設計和軟件設計的結合，從硬件設計開始，就應該充分意識到一個低功耗應用的特性，選擇一款合適MCU，通過對其特性的了解，設計系統方案；在軟件設計上，要考慮到低功耗編程的特殊性，并盡量使用單片機的低功耗模式。
