光電開關屬于無接觸測量傳感器，其檢測距離范圍比較寬，在計數、測距和行程控制等許多測控系統中得到廣泛應用。但是，光電傳感器的輸出信號與發光管的強度有關，與發光管和接收管的距離有關，與外來干擾光也有關。因此使用每一個光電開關時，必須首先調整接收電路的靈敏度，才能保證光電開關工作于最佳狀態。
本文介紹了一種高可靠性的光電開關電路，帶有穩頻調制光以抗各種干擾，具有大功率驅動電路和光電三極管的自動增益控制特性，檢測電路的輸出級帶有放大和施密特遲滯特性，確保整機的高抗干擾能力。
本電路由發光電路和光電接收電路兩部分組成。它具有抗外光干擾、靈敏度可以不用人工調整，工作穩定可靠等優點，在反射式或對射式光電開關中均可應用。
1 發光電路

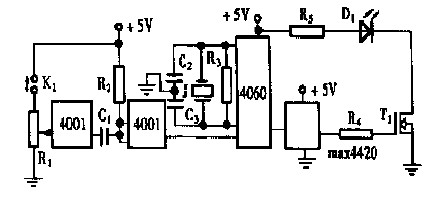

圖1 給出了一個具有大功率輸出的發光二極管驅動電路，它具有發射15kHz 調制光的能力。
圖1 發光二極管的大功率驅動器
為了穩定被調制光信號的頻率，電路中使用了分頻器CD4060 。它帶有一個外接晶體振蕩器，內部有多級分頻器。對于1M 晶振來說，經過4 060 的六次分頻，可以得到頻率穩定的151625kHz 的方波，再通過功率場效應管的電流放大，就可以同時驅動上百個發光二極管同時發光。
2 帶自動增益控制的光電開關接收電路

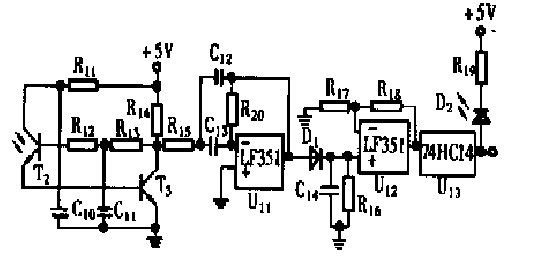

圖2 給出了光電三極管的檢測電路。紅外光電三極管T2 帶有基極引出腳。因此可以對其進行靈敏度控制。它射極輸出的光電流被放大管T3 反相之后，反饋到光電三極管的基極。由于反饋回路中有由R13和C11組成的低通濾波器，因此這個反饋是對于直流工作點的負反饋，也使得交流電壓增益得到控制，這就是自動增益控制（AGC） 電路。
圖2 光電接收電路
圖2 中的U11 組成二階帶通濾波器， 可以濾去151625kHz 以外的信號。該級增益為1 , Q 值為5 ,截止頻率、中心頻率以及濾波特性容易調整。二極管D1 和電容C14組成檢波電路，可以從151625kHz 信號上解調出包絡信號。上述兩部分電路可以濾除陽光、日光燈、白熾燈等干擾源的作用。
圖2 中的輸出電路由放大級U12和施密特電路U13組成。U13的遲滯作用可以消除光電開關的臨界抖動現象，避免光電開關的誤翻現象。最后，光電開關的輸出狀態由發光二極管D2顯示。
[page]
3 實驗數據

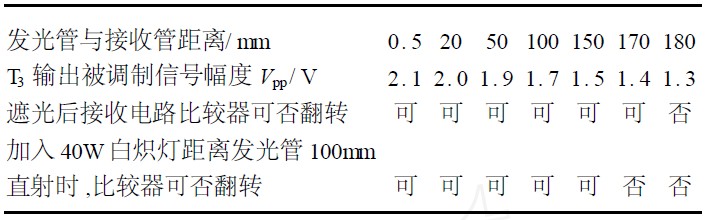

表1 為實驗測得的數據。發光管和接收管之間正面相對， 兩者之間無聚焦光學元件。用有無遮光對整機主要參數進行測試。由表可知，兩管表面之間的相對距離在015～170mm范圍內，無需調整靈敏度都能正常工作。
表1 光電開關整機實驗數據
4 結束語
本文所介紹的高級光電開關電路具有如下特點：
- 由于負反饋使接收光電三極管不容易飽和。只要該管不飽和，外來光干擾就能抑制。
- 由于使用了調制和解調電路，所以在各種磁、電、光干擾之下，都能可靠工作。
- 施密特電路可以對開關進行消抖。
- 由于電路盡量采用集成電路，特別是大功率FET 的應用，使本文所介紹的電路更適于陣列式光電開關應用的場合。
- 由于采用了AGC 電路，導致了接收靈敏度幾乎無需調整。
