中心議題：
- LED區域照明應用要求
- LED區域照明電源架構
- 典型大功率LED區域照明驅動方案
- NUD4700分流器件增強LED串的可靠性
解決方案：
- 分布式/模塊化方案
- 整體式/單段式方案
- 高能效LLC拓撲結構驅動電源
相關閱讀：
【class1】：LED照明驅動方案選型
http://www.91bobo.cn/art/artinfo/id/80012637?source=lecture
LED越來越多地開始被用于大功率區域照明，如高頂燈、停車庫照明、洗墻燈、街燈、隧道照明等。隨著LED照明技術的不斷演進，應用于大功率LED區域照明應用的驅動方案需要不斷更新、改進，使LED控制達到新高度，實現智能控制，增強節能和延長LED工作壽命。本期大講臺將在介紹LED區域照明應用的要求及LED區域照明電源架構的基礎之上，重點介紹安森美半導體在大功率LED區域照明方面的一些典型驅動方案，以幫助工程師進行大功率LED區域照明設計。
LED區域照明應用要求
LED驅動器的主要功能就是在多種條件下限流，并保護LED免受浪涌及其它故障條件影響，以及提供某種等級的安全性，避免(電氣和/或機械方式的)震動及著火，可能需要“智能”控制光輸出等級，來配合遠程控制、監控及保護 。對于區域照明應用而言，室外環境會給LED驅動器帶來溫度挑戰，且可能需要承受277 Vac、347 Vac或者甚至480 Vac等比標準電壓更高的交流輸入電壓。
區域照明應用的LED驅動器可能還需要符合某些有關功率因數或諧波含量的規范標準。如歐盟的國際電工聯盟(IEC)的IEC61000-3-2標準對功率超過25 W的照明設備(C類)的諧波含量提出了要求，相當于總諧波失真(THD)低于35%；但符合IEC61000-3-2 C類諧波含量要求并不必然表示功率因數(PF)高于0.9。而某些市場(如美國)通常要求PF高于0.9及THD低于20%。
很多區域照明應用都在室外，可能會經受各種嚴格溫度條件，從而使總體使用壽命受到影響。而總體系統設計對使用壽命有重要影響，故使用內部發熱較少、損耗更低的高能效LED驅動器非常重要，而且在設計中要對驅動器與LED熱源進行熱隔離，從而增強系統可靠性。

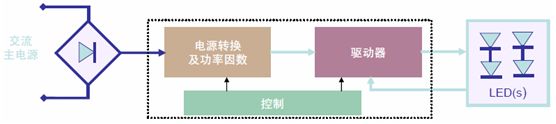

區域照明驅動器示例如圖1所示。
圖1 區域照明驅動器示例
LED區域照明電源架構

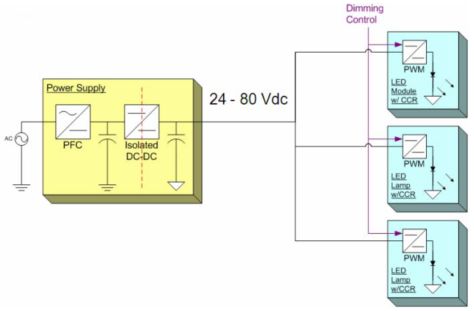

LED區域照明電源需要很多顆1 W LED來產生所要求的流明輸出(40到超過100顆)，要可以調節設計以用于多種不同的光等級，此外，街燈要求特殊的光分布，對光電器件有要求。大功率LED區域照明應用中，一種常見的電源架構是“功率因數校正(PFC)+恒壓(CV)+恒流(CC)”的三段式架構。這種架構中，交流輸入電源經過功率因數校正和隔離型直流-直流(DC-DC)轉換后，輸出24至80 Vdc的固定電壓，提供給后面內置DC-DC降壓轉換電路的恒流LED模塊(見圖2)。這種架構的設計提供了能夠現場升級的模塊化途徑，可根據實際需求，靈活改變LED光條數量，從而增加或減小光輸出，滿足具體區域照明應用要求。
圖2 典型的模塊化LED區域照明電源架構示意圖[page]
典型大功率LED區域照明驅動方案
1）適合線性燈、線槽燈等應用的分布式/模塊化方案
在“功率因數校正(PFC)+恒壓(CV)+恒流(CC)”的三段式架構下，交流-直流(AC-DC)轉換與LED驅動電路并未集成在一起，而是采用分布式配置，既簡化安全考慮又增強系統靈活性，也稱作分布式方案，典型應用包括線性燈及線槽燈等。

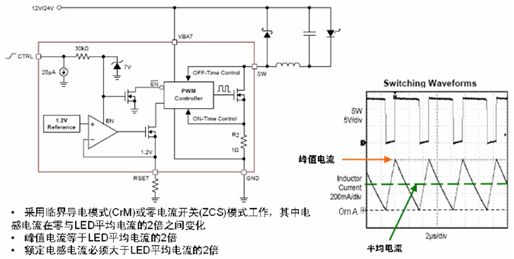

在模塊化途徑下，一項設計能夠擴展用于多種光輸出等級。而且隨著LED光輸出性能增強，LED模塊要提供相同光輸出等級，所需采用的燈條就更好。而每個燈條都設有一個專用的DC-DC LED驅動器，如可以采用安森美半導體的CAT4201高能效降壓LED驅動器。CAT4201專門優化用于驅動大電流LED，采用具有專利的開關控制算法，提供高能效及精確的LED穩流(可達350 mA)。CAT4201的工作簡化框圖如圖3所示。
圖3 CAT4201工作簡化框圖

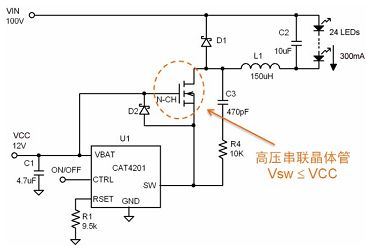

CAT4201可采用最高36 V的電源電壓供電，并兼容于12 V和24 V標準照明系統。圖4顯示的是CAT4201的高壓LED驅動器配置，外圍的N溝道MOSFET支持高壓輸入：100 V輸入電壓時LED功率達30 W；50 V輸入時LED功率達13 W。
圖4 CAT4201高壓LED驅動器配置

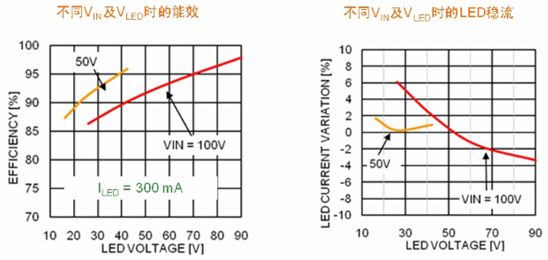

典型高壓降壓LED驅動器性能如圖5所示，從圖中可以看出當Vf/Vin大于0.8時，CAT4201可以提供93%至95%范圍的能效。
圖5 典型高壓降壓LED驅動器性能[page]
2) 適合洗墻燈、外墻燈等應用的整體式/單段式方案
區域照明應用除了采用分布式/模塊化方案之外，還可采用整體式/單段式方案。例如可以采用安森美半導體的NCL30001功率因數校正TRIAC可調光LED驅動器。
NCL30001是一種單段拓撲結構LED驅動方案，其靈活的特性非常適合應用于新的LED照明產品，其他規格特性還包括高壓啟動電路、電壓前饋以改善環路響應、輸入欠壓檢測、內部過載定時器、閂鎖輸入，以及減少輸入線路諧波的高精度乘法器。這種方案采用連續導電模式(CCM)工作，集成了PFC和隔離型DC-DC轉換電路，并提供恒定電流來直接驅動LED，相當于將AC-DC轉換與LED驅動兩部分電路整合在一起，均位于照明燈具內，省去了LED光條中集成的線性或DC-DC轉換器。這種整體式方案的電源轉換段更少，減少元器件使用數量(如光學元件、LED、電子元件及印制電路板等)，降低系統成本，并支持更高的LED電源總體能效。當然，這種方案的功率密度更高，可能并不適合所有區域照明應用，其光學圖案可能更適合較低功率的LED，典型應用包括LED街燈、外墻燈、洗墻燈及電冰箱箱體照明等。

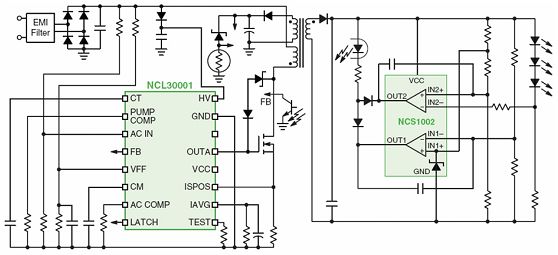

NCS1002是一款帶PWM調光功能的次級端恒壓恒流(CVCC)控制器，適合LED街燈等區域照明應用，配合NCL30001控制器更可以設計出高功效、具有調光功能的LED驅動器演示板。基于NCL30001 LED驅動器和NCS1002控制器的90 W LED驅動器演示板電路如圖6所示。
圖6 基于NCL30001 LED驅動器和NCS1002控制器的90 W LED驅動器演示板電路

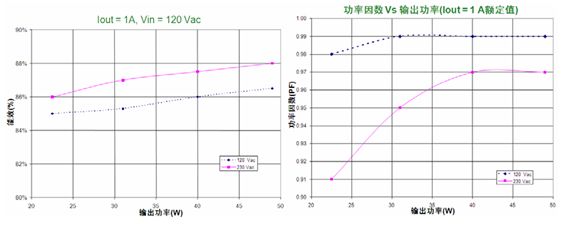

安森美半導體提供的這款基于NCL30001 LED驅動器和NCS1002控制器的90 W恒壓恒流演示板，可接受90至265 Vac的擴展通用輸入電壓(更換元件條件下可支持305 Vac)，提供0.7 A至1.5 A的恒定電流輸出范圍及30 V至55 V的恒定輸出電壓范圍(可通過電阻分壓器來選擇)，最大輸出功率90 W，支持50至1,000 Hz調光控制，并包含可連接至可選調光卡的6引腳接口，用于模擬電流調節/雙亮度等級數字調光等智能調光應用。此外，這款演示板還提供短路保護、開路保護、過溫保護、過流保護及過壓保護等豐富保護特性。測試結果表明，如表1所示，這演示板在50 W輸出功率、1,000 mA輸出電壓/48 V正向壓降條件的能效高于87%，在50%至100%負載條件下功率因數高于0.9，同時符合IEC61000-3-2 C類設備諧波含量標準。
表1 基于NCL30001和NCS1002的90 W LED驅動器演示板能效測試結果
3) 適合更大功率區域照明應用的高能效LLC拓撲結構驅動電源
近年來，業界對超高能效的LED照明拓撲結構興趣日濃，期望在更大功率的50 W至250 W LED區域照明應用中提供高能效(如高于90%)。要提供這樣高的能效，需要采用高能效的電源拓撲結構，如諧振半橋雙電感加單電容(LLC)拓撲結構，從而充分發揮零電壓開關(ZVS)的優勢。
LLC拓撲結構采用串聯類型的諧振轉換器，能在相對寬的輸入電壓和輸出負載范圍下工作。此外，由于諧振儲能元件可以部分或完全集成在主變壓器中，LLC拓撲結構只需要數量有限的元器件。再加上在所有負載條件下，LLC拓撲結構的初級開關都能工作在零電壓開關條件，次級整流器都能工作在零電流開關條件。所以，LLC拓撲結構是高性價比、高能效及優化了電磁干擾的解決方案。
[page]

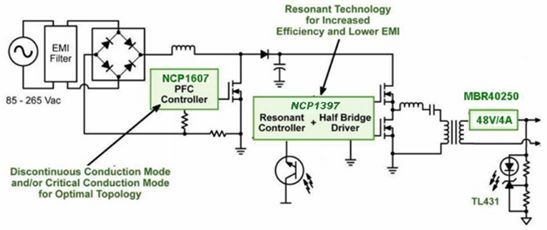

在這類要求超高能效的更大功率LED區域照明應用中，可以結合采用安森美半導體的NCP1607 PFC控制器和NCP1397雙電感加單電容(LLC)半橋諧振控制器，用于功率在100到300 W范圍的高能效LED街道照明應用，如圖7所示。NCP1397是最新高性能諧振模式LLC控制器，集成了600 V高壓浮動驅動器，支持50到500 kHz的高頻工作，內置高端和低端驅動器，支持可調節及精確的最低頻率，提供極高能效，并具備多種故障保護特性。
圖7 基于NCP1607和NCP1397的街道照明高能效LED電源方案
NUD4700分流器件增強LED串可靠性

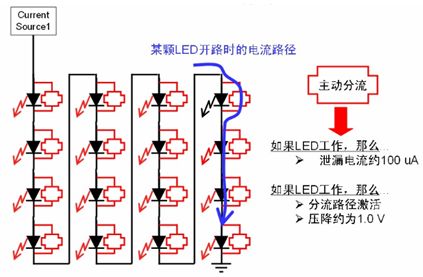

區域照明應用中通常會采用多串LED，雖然LED本身可靠性高，但若LED串中的某個LED開路，那么整串LED就可能關閉，而街道照明等應用中必須避免這種狀況，從而降低后期維護成本。為了增強LED串的可靠性，這種安森美半導體推出了NUD4700 LED電流旁路保護器。NUD4700器件是一款分流器件，當LED串中某個LED開路時，就會提供電流旁路，確保整串LED不會關閉；而且恰當處理散熱的話，還可支持大于1 A的大電流，其工作原理如圖8所示。
圖8 NUD4700工作原理
總結
本文主要介紹了安森美半導體提供的幾種典型大功率LED區域照明應用驅動方案，包括CAT4201降壓LED驅動器、NCL30001功率因數校正TRIAC可調光LED驅動器、基于NCL30001 LED驅動器和NCS1002控制器的90 W LED驅動器演示板以及NCP1607 PFC控制器及NCP1397諧振半橋LLC控制器方案，這些方案具有高效、可靠的特點，工程師在設計大功率LED照明的時候不妨拿來使用，或作為參考。
