中心議題：
- D類放大器的基本原理和設計
- D類驅動器IC的特性和益處
解決方案：
- 可編程死區時間
- 電平轉換機制
- 可靠性和噪聲抑制
- 高頻操作
綠色能源標準、更低成本和更高音頻保真度的需求正在推動D類放大器在高功率音頻中的應用。傳統的模擬實現（例如AB類拓撲結構）比較復雜且效率低，但由于其對音頻的高保真性能，占據了高端音頻市場。D類系統設計更簡單、更高效，且提供媲美模擬放大器的高保真能力，正在迅速縮小在高端音頻市場中的差距。
典型的D類音頻系統先把模擬音頻輸入信號轉換為數字PWM信號，在數字域進行功率放大，然后再把數字信號轉換成模擬音頻信號輸出。如圖1所示，輸入的音頻信號被送到一個脈沖寬度調制器（PWM），它由運算放大器和比較器組成，調制器通過生成與音頻輸入信號瞬時值成正比的調制占空比信號對音頻數字化。

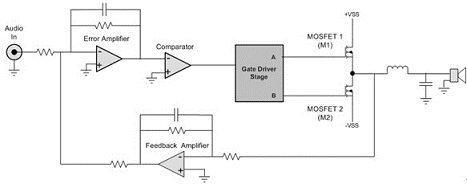

圖1：D類放大器的基本框圖
PWM信號進行適當的電平變換，然后送到柵極驅動器，這個驅動器控制由MOSFET（M1和M2）組成的雙態功率電路。放大后的信號然后通過輸出濾波器（消除PWM載波頻率），最終僅僅放大了的模擬音頻信號驅動揚聲器。通過把濾波器輸入信號反饋到錯誤放大器輸入端，進行外部環路濾波，降低了失真和噪聲，進一步提高了音頻輸出保真度。
D類放大器設計
1.功效
傳統的模擬功率放大器依賴于線性放大電路，很容易造成高功率損失。而相比之下，D類放大器的功率效率可以達到90％或更高（這取決于設計）。這種高效率的益處是D類放大器技術所固有的，放大機制使用二進制轉換（通常是功率MOSFET）。這些開關或者完全導通或者完全關閉，只有很少的時間花費在狀態轉換上。離散的開關動作和低MOSFET導通阻抗，減少了I2R損耗，提高了效率。然而，在實踐中，開關轉換時間（死區時間）必須足夠長以避免兩開關同時運行時效率急劇下降。
2.高保真
音頻保真度可以被定義為聲音再生后的完整性，對于音頻系統，保真度一直是聲音質量的代名詞。同時其他指標也被用于衡量保真度，部分指標的測量對設計人員來說特別具有挑戰性。最具挑戰性的兩個指標是：總諧波失真（THD）和噪聲（N），統稱為THD+N。
THD是對音頻系統的精確測量，非常類似于高保真本身。再生信號的誤差來自于其他元件產生的輸入頻率諧波，明顯的區別于純輸出信號。THD是所有多余的諧波頻率能量與基本輸入頻率能量的比值，典型的在給定系統的半功率下測量獲得。THD性能對于大多數非高保真音頻應用來說通常小于0.1%，挑剔的聽眾通常需要THD等級低至0.05％甚至更低。
輸出噪聲等級是對沒有信號輸入的放大器輸出的本底噪聲電平的測量。對于大多數揚聲器來說，100-500µV的本底噪聲在正常的收聽距離內是聽不到的，而達到1mV的本底噪聲就太吵了，所以，THD+N是衡量放大器音頻保真度的很好指標。
D類驅動器IC的特性和益處
1.可編程死區時間

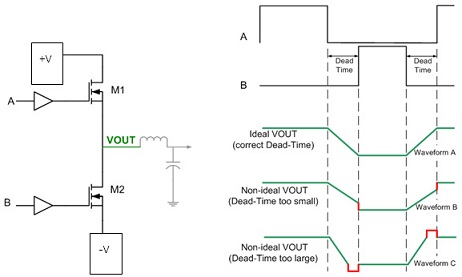

D類放大器死區時間（即兩個開關均處于關閉狀態時的時間段）直接影響到效率和THD。過于短暫的死區時間會引起直通電流，降低效率，過長的死區時間又會增大THD，這會給音頻保真度帶來不利影響。
[page]
必須精確設定死區時間，找到使功率效率和THD都最優的“最佳位置”。當前典型高電壓音頻驅動器具有不精確的、重疊的死區時間設置（即1/n延遲值）。因此，多數設計人員都選擇采用分立元件來處理死區時間，這不僅花費高而且耗時間。一個簡潔且經濟的解決方法是集成具有高精度死區發生器的柵極驅動器。
2.電平變換
由于輸入電平轉換的要求，實現雙態D類放大器可能有一定難度。 在高功率D類放大器中，最好為功率MOSFET階段提供高壓供電軌（±VSS）。實際D類放大器設計中，±100Vdc電壓可以在8?負載上產生高達600W的音頻功率。
大多數現有高電壓IC（HVIC）D類驅動器缺乏將低壓調制部分轉為高壓電源部分的能力。能夠提供電平轉換的驅動器有也有其他不足，這使得它很難成為D類操作的理想選擇（例如，驅動器輸出接地端子采用負電壓軌，要求輸入驅動信號電平轉換到負電源）。通過分立器件添加該項功能，成本高、設計難度大且占用大量空間，具備高電壓雙極供電接口的電平轉換解決方案是D類設計的顯著優勢。
通常，大多數驅動器解決方案不提供輸入輸出隔離，也不提供驅動器間的隔離，因此需要額外元件提供電平轉換機制。

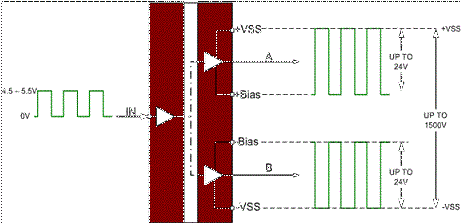

圖3：低壓數字調制器與高壓雙極輸出電源之間接口需要電平轉換
3.可靠性和噪聲抑制
現有的典型柵極驅動器IC在20V/ns或更大的高電壓瞬變時容易發生鎖閉，通常情況下對高轉換速率瞬變噪聲（從功率級反饋耦合到精確數字輸入端）沒有抑制作用。在試圖獲得最佳音頻保真度且保持本底噪聲盡可能低時，缺乏噪聲抑制是其主要劣勢。
4.高頻操作
D類柵極驅動器的最佳特性之一是能夠在高開關頻率下運行，且傳播延遲最小。這些特性使得在反饋路徑上的總循環延遲非常低，獲得盡可能好的噪聲性能。更高頻率下運行也提高了“循環增益”，改善了放大器的失真性能。現有的大多數HVIC驅動器僅支持最高1MHz的調制頻率。
5.集成度
在當今競爭激烈的全球市場上，集成了所有這些特性的解決方案，將為D類放大器設計人員提供很大便利，他們可以通過縮短設計時間、減少元件數量、降低插入成本以及因較多器件數量而帶來的較低可靠性，從而使其產品盡早上市。
小結
D類放大器的特性遠遠超越了傳統模擬放大器，包括更低的THD、更小的電路板空間、更高的功率效率和更低的BOM成本。高集成的柵極驅動器IC對系統構架和音頻性能都有顯著的積極作用。Silicon Labs公司的Si8241/8244音頻驅動器是首個集成所有特性到單一IC封裝的高功率D類放大器解決方案。這些柵極驅動器的優點包括：為最低THD和最佳功效提供高精度死區時間設置；無需為輸入信號電平轉換而增加復雜設計和器件數量；隔離的輸出驅動器，簡化雙態開關器實現；對瞬變電源有較高抑制力。
