中心論題：
- 微型開關簡介以及介紹微型開關的振蕩
- RC濾波器構成的振蕩防止電路
解決方案：
- 在數字電路的輸人電路中插入RC低通濾波器
- 振蕩時間隨開關種類的不同而有很大的區別，因此必需研究RC電路的時間常數
RC低通濾波器的代表應用之一，是防止機械開關、機械觸點的振蕩。機械觸點的振蕩（觸點ON時產生大的振動）被開關的構造左右，首先我們實測一下微型開關的振蕩。
圖1是稱為限位開關的微型開關的振蕩波形圖。機械觸點的開關由于按壓方法、時間不同會發生各種各樣的振蕩，此時的時間、波形也各種各樣，這里表示了最長時間的振蕩的例子。

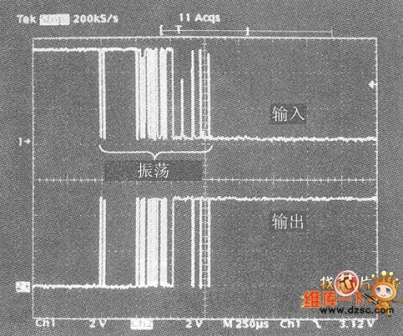

圖1微型開關觸點ON時的振蕩示例
具有機械觸點的開關有很多種，圖片1表示的是具有代表性的。電磁繼電器也具有機械觸點，也會產生大大小小的振蕩。

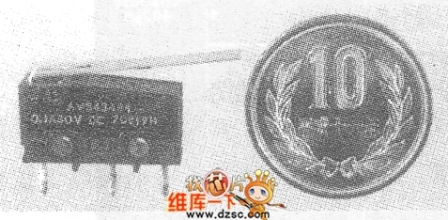

桿式微型開關
數字電路是不希望振蕩的。使用觸發電路原理上也是防止振蕩影響的電路，簡草的防止對策就是組合RC低通濾波器和施密特觸發電路。
通常CMOS數字IC的閾值電壓(區別L和H的電壓電平)VT，只是一點，圖1表示具有施密特觸發電路的反相電路、74HC14的閾值電壓。施密特觸發電路具有高電平閾值Vp和低電平閾值Vn,閾值間具有磁滯電壓VH,VH為Vp-VN。即VP以下的輸人電平可被確定邏輯輸出；磁滯電壓VH，以下時，即使有噪聲，輸出電平也不變化。因此，具有施密特輸人的數字IC電路，即使加上變化緩慢的信號，因噪聲等引起輸出電平翻轉的危險也會變少。在數字電路的輸人電路中插入RC低通濾波器，可去掉輸人信號中含有的噪聲，整形輸出波形。

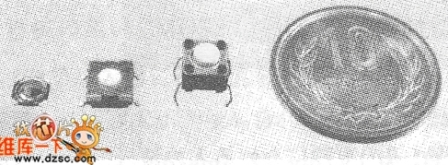

按鈕開關

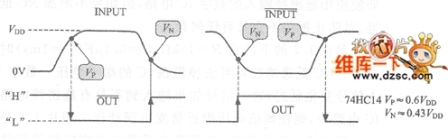

圖 2施密特反相電路的臨界電壓
圖3 由RC濾波器構成的振蕩防止電路
圖的輸人波形是圖1．6電路中C＝0時的波形。這里即使使用施密特輸人的數字IC電路，但如果不附加RC低通濾波器，對防止振蕩不會具有任何意義。

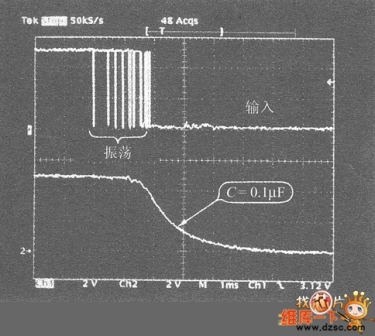

圖1的下段是R＝10kΩ、C＝0.1μF(T＝1ms)時的輸人波形。RC低通濾波器可去掉振蕩，C的端子電壓…數字IC的輸人信號變化延遲，這一信號如果輸人到不具有施密特電路的數字IC電路中，則在閾值電壓附近易發生誤動作。照片1.8是振蕩防止電路的輸入輸出波形，從圖形中可看出確實除掉了開關處的振蕩現象。
圖4振蕩防止電路的輸人輸出波形（輸出波形需要延遲）
像這種附加的RC電路，只能適用于輸入阻抗高的CMOS數字IC。由于TTL電路等輸入阻抗低，所以是不能在輸入處插入高阻抗的。另外，還必須要注意產生時間延遲的點，振蕩時間隨開關種類的不同而有很大的區別，因此必需研究RC電路的時間常數。
