【導讀】在很多電路的設計中，需要發光二極管 (LED) 去顯示電路供電電源的工作狀態。選擇正確阻值的電阻才能保證發光二極管工作在合適的電流和電壓下。為了保證選擇正確阻值的電阻，必須知道以下三個參數。
當使用發光二極管 (LED) 去顯示電路供電電源的工作狀態時，需要選擇正確阻值的電阻以保證發光二極管工作在合適的電流和電壓下。本文介紹了LED串聯電阻阻值計算的三個關鍵參數以及計算方法，以及如何確定電阻功率，并為大家介紹了兩款Digi-Key的實用選型工具—— LED串聯電阻計算器和歐姆定律換算器——幫助大家簡化計算，快速得出LED所需串聯電阻的阻值和功率。
在很多電路的設計中，需要發光二極管 (LED) 去顯示電路供電電源的工作狀態。選擇正確阻值的電阻才能保證發光二極管工作在合適的電流和電壓下。為了保證選擇正確阻值的電阻，必須知道以下三個參數。
Vs – 給發光二極管這路供電的電壓值。
Vf – 發光二極管的正向壓降。
If – 正向電流，這是發光二級光工作時需要的電流。
根據這三個參數，可以通過下面公式計算所需求電阻的阻值了：
R = (Vs- Vf) / If
舉個例子，我需要用發光二極管67-2250-ND，這個發光二極管的正向壓降是3.2V，正向電流是20mA, 電路的供電電壓為9V。
R = (9V-3.2V)/0.020A = 290ohms
當阻值確定以后，還需要確定電阻的功率以確保電阻能夠承受負載。根據歐姆定律，計算通過電阻的壓降。
V = R x If = 290ohm x 0.020A = 5.8V
功率P = V x If = 5.8V x 0.020A = 0.116W
因此，在這個案列中，所選擇的電阻就應該是290ohms，1/8w。

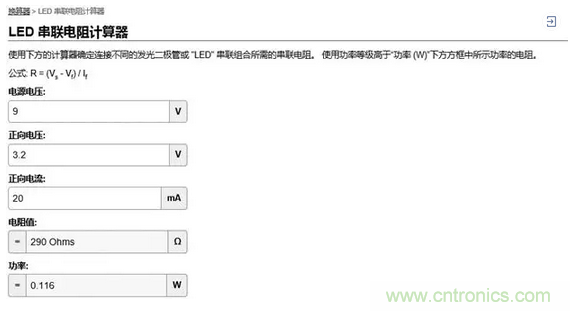

為了簡化計算，Digi-Key提供了一個LED串聯電阻計算器，幫您計算電路設計中所需要電阻的阻值和功率。

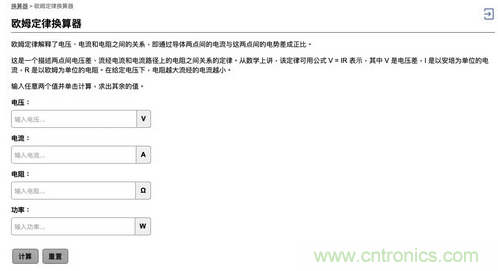

此外，Digi-Key也提供了一個歐姆定律換算器為客戶提供方便。
