【導讀】光學防抖，現在已經成了高端智能機的標配，幾乎所有的旗艦機型都安裝了光學防抖技術，那么，這個光學防抖技術到底是解決了什么問題？它的原理是什么呢？今天小編就結合網絡上的一些資料，和大家聊聊光學防抖。
1.為什么要光學防抖？
照相這回事兒，簡單點說，就是把鏡頭對準目標，然后把它拍下來。這個過程中你的目標要保持在鏡頭里不動，這樣照片才能清晰。從理論上來說，拍照是通過鏡頭把光線聚焦再投射到傳感器上并最終成像的，這個“光線聚焦再投射”的時間就是快門時間，在這個時間內，任何細微的抖動都會使光線在傳感器上發生位移，從而讓照片變得模糊。所以高端數碼相機和單反都會使用光學防抖來防止這樣的抖動。
不過即使是小編這樣的手抖派，大白天拍張自拍，拍個風景，可能效果也不至于不能看。可當你所拍攝的場景光線過暗或者就是在晚上時，你可能就需要增長相機的曝光時間來提升畫面的亮度，可過長的相機曝光時間同時又沒有使用三腳架時，手持手機進行拍攝就有非常大可能會造成手抖，這種拍攝者自身輕微的肌肉抖動在手機相機中便會被放大，從而讓拍攝目標在畫面中發生位置變化，這也就是我們常說的“照片拍糊了”。
如果咱們是武學宗師，可以控制自身的每一塊肌肉那也就好了。可惜即使是受過嚴苛訓練的職業攝影師，他們對抗肌肉震顫的能力也是十分有限的。在手機上，這樣的震動可能更加明顯，因?yàn)槲覀兺屈c(diǎn)擊屏幕拍照，抖動更加不可避免，那么我們真的就只能拍出這樣的東西了嗎？
當然不是。
首先可以用三腳架解決問題，讓我們?cè)谌豕鈼l件下，拍出清晰銳利的相片。不過你確定要隨身帶個三腳架嗎，而且…是用在手機上？
首先可以用三腳架解決問題，讓我們?cè)谌豕鈼l件下，拍出清晰銳利的相片。不過你確定要隨身帶個三腳架嗎，而且…是用在手機上？
二、我們可以給手機配上更大的光圈，通過大光圈來獲取更多的進光量。
但是光圈的大小與鏡頭的體積基本是成正比的，而我們的手機，可以說是寸土寸金，你敢把它搞出個“火癤子”或者“奧利奧”就等著被消費者吐槽吧？（斜視iPhone6）
但是光圈的大小與鏡頭的體積基本是成正比的，而我們的手機，可以說是寸土寸金，你敢把它搞出個“火癤子”或者“奧利奧”就等著被消費者吐槽吧？（斜視iPhone6）
三、將手機ISO(感光度）調高，這一種方式確實能夠非常有效的提高照片的畫面亮度，可是它依舊存在一個嚴重的問題。
那就是當手機相機的感光度(也就是ISO)數值越高，所拍攝出來的照片中噪點也就越多。高ISO雖然能夠?qū)嬅媪炼忍岣吆芏鄠€(gè)檔次，可是卻是以犧牲畫面純凈度作為代價的。相信不少在功能機時代，用手機拍夜景的同志們，對這個結果應該很有體驗。
那就是當手機相機的感光度(也就是ISO)數值越高，所拍攝出來的照片中噪點也就越多。高ISO雖然能夠?qū)嬅媪炼忍岣吆芏鄠€(gè)檔次，可是卻是以犧牲畫面純凈度作為代價的。相信不少在功能機時代，用手機拍夜景的同志們，對這個結果應該很有體驗。
所以，如何提升弱光下手機照片的亮度，提高我們的快門時間，同時又保證畫面純凈度不受到損傷，就變成了一個非常重要的問題，而這個時候，光學防抖技術成功的在手機上得到了運用，弱光下的拍照問題一下子得到了解決。
[page]
2.怎么解決的
簡單來說，光學防抖技術就是指在手機的相機模組中加入浮動鏡組，它會根據拍攝者手的抖動方向，讓浮動鏡組施加一個反方向動作，對光路進行修正，抵消掉拍攝者一部分手的抖動。而這一系列動作表現在畫面上，便可以保證在拍攝時被拍攝目標在畫面中的位置是穩定不動的，從而能夠讓我們獲得一張畫面清晰銳利的照片。
目前業內主要的光學防抖技術主要分為鏡頭防抖以及CMOS位移防抖兩種技術方案。由于CMOS位移防抖在手機上還暫時不能夠?qū)崿F(xiàn)，我們就暫不討論。
鏡頭防抖是指通過移動鏡片后者模組(浮動鏡組)來進行抖動補償，這一技術方案的有點在于防抖效果突出，目前市面上搭載光學防抖技術的智能手機基本上都是采用鏡頭防抖這種技術。可成本過高，體積過大，同時光學結構非常精密，需要組裝的要求極高也是這項技術中所存在的缺點。
對于鏡頭防抖這種解決方案來說，它還是能夠細分出兩種不同類型的。
第一種叫做LensTilt，這種解決方案是通過鏡片的前后傾斜來抵消掉部分抖動，從而達到防抖的目的，這種方案最大的有點在于它的結構非常簡單，同時成本相對較低。不過，Tilt也有它的問題，尤其是在功耗控制、防抖效果以及可靠性方面，LensTilt還有非常大的進步空間。
而第二種鏡頭防抖解決方案叫做LensShift，在這種解決方案中，鏡片是在x軸與y軸兩個橫軸之間做平移，并且這個平移的范圍與CMOS是保持在一個平面的。所以在抵消抖動的過程中，鏡頭是通過上、下、左、右四個方向做平移的運動，并不會出現傾斜，所以在防抖效果上，是要遠好于LensTilt的。但由于LensShift的驅動模塊體積較大，所以采用這種防抖方案的手機經常會在手機背部出現一個“火癤子”或者“奧利奧”。
3.效果怎么樣
從網絡上的對比樣張來看，采用了光學防抖技術的手機樣張?jiān)诋嬅媪炼龋儍舳纫约爱嬅驿J度方面是要明顯好過與沒有采用光學防抖技術的手機。對于沒有采用光學防抖技術的手機來說，畫面中亮度出現明顯不足，同時畫面中出現的大量噪點還是影響了畫面的純凈度。
不過事物當然都是有兩面性的，光學防抖能夠帶來更加明亮與純凈的照片畫面，但它也會帶來邊緣解析力下降、體積增加以及功耗增加等問題。光學防抖技術已經被運用在手機上，我們當然不會因?yàn)橐稽c(diǎn)弊端就放棄了。它定然會在不斷的普及中，更加地完善和進化，更好地為咱們服務。

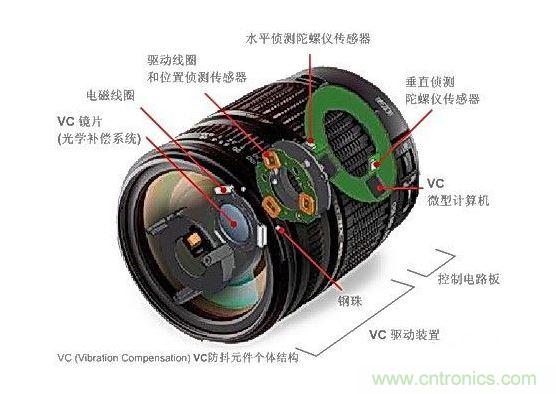

作為光學防抖技術，并不是讓機身不抖動，它是依靠特殊的鏡頭或者CCD感光元件的結構在最大程度的降低操作者在使用過程中由于抖動造成影像不穩定。一種通過鏡頭組實現防抖，依靠磁力包裹懸浮鏡頭，從而有效克服因相機振動產生的圖像模糊，這對于大變焦鏡頭的數碼相機所能起到的效果更加明顯。通常，鏡頭內的陀螺儀偵測到微小的移動，并且會將信號傳至微處理器立即計算需要補償?shù)奈灰屏浚缓笸ㄟ^補償鏡片組，根據鏡頭的抖動方向及位移量加以補償，從而有效的克服因相機的振動產生的影像模糊。另一種，通過CCD在實現防抖，它的原理與前一種光學防抖動技術相反，是依靠CCD的浮動達到防抖的目的。原理是將CCD先固定在一個能上下左右移動的支架上，通過陀螺儀感應相機抖動的方向及幅度，然后傳感器將這些數據傳送至處理器進行篩選、放大，計算出可以抵消抖動的CCD移動量來實現的。
