【導讀】提到配光曲線，大家可能有點陌生。實際上，配光曲線的作用是不可忽視的。配光曲線可以記錄燈具的光通量、光源數量、功率、功率因數、燈具尺寸、燈具效率包括燈具制造商、型號的等信息。最為關鍵的是能夠記錄燈具在各個方向上的光強。
配光曲線的定義：配光曲線其實就是表示一個燈具或光源發射出的光在空間中的分布情況。它可以記錄燈具的光通量、光源數量、功率、功率因數、燈具尺寸、燈具效率包括燈具制造商、型號的等信息。當然最關鍵的還是記錄了燈具在各個方向上的光強。
配光曲線的分類：配光曲線按照其對稱性質通?？煞譃椋狠S向?qū)ΨQ、對稱和非對稱配光。
軸向?qū)ΨQ：又被稱為旋轉對稱，指各個方向上的配光曲線都是基本對稱的，一般的筒燈、工礦燈都是這樣的配光;
對稱：當燈具C0°和C180°剖面配光對稱，同時C90°和C270°剖面配光對稱時，這樣的配光曲線稱為對稱配光;
非對稱：就是指C0°- 180°和C90°- 270°任意一個剖面配光不對稱的情況。配光曲線按照其光束角度通?？煞譃椋赫涔?< 20°)中配光(20°~ 40°)寬配光(> 40°)其實也沒有嚴格的定義各個廠家的對寬、中、窄的定義也略有不同。
說了半天的定義和分類。下面我們來看點實在的東西——支架的配光曲線圖。
圖1

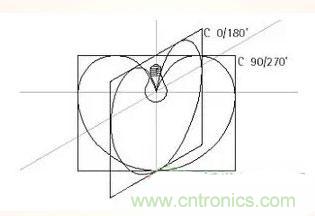

在支架中C0°-180°一般被定義為垂直與燈管方向的。同理A就是表示光在C90°-270°剖面上的分布情況。
如下圖：
圖2
[page]
注意一點：圖中有個cd/1000 lm 的單位，這表示這是一個以千流明為標準的配光，實際的光強需要換算才能得到(如何換算不用說了吧，1000lm下是50 cd，2000lm就是100cd)。這樣做是為了方便在不同燈具間進行配光比較。
圖3
圖4
圖5

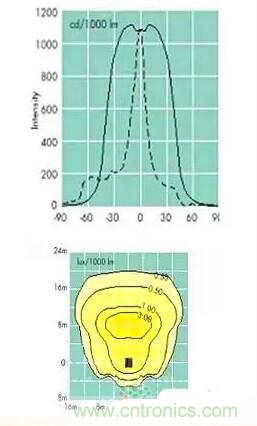

縱向數值表示光強，同樣注意左上角cd/1000 lm。從虛線也就是C90°-270°這條線上可以看出此燈具是非對稱配光的。如何看?對稱不對稱主要是指角度。
配光曲線的角度一般是這樣定義的：燈具的光束角度為峰值(最大值)光強的一半光強值所包含的角度。以上圖為例虛線的峰值大概是在1100cd左右，一半峰值也就是550cd左右，在左邊的角度應該是10多度，右邊應該不到10度，從而可以判斷此燈為非對稱配光。這里說到的角度的定義方法是歐標使用的(也是目前國內常用的)，美標略有不同。
它是定義為峰值(最大值)光強的1/10光強值所包含的角度為燈具光束角。等照度曲線圖也不多說了，很簡單的，注意圖中的黑點就好，那就是燈具的位置。從此表也可以驗證此燈的對稱屬性，明顯光是向前的多向后的少。
