監控系統中標示的分辨率有很多種，容易搞混。對于存儲設備的分辨率，視頻分辨率實際上是圖像分辨率。
圖像分辨率：
圖像分辨率(ImageResolution):指圖像中存儲的信息量。這種分辨率有多種衡量方法，典型的是以每英寸的像素數(Pixel)來衡量。圖像分辨率和圖像尺寸的值一起決定文件的大小及輸出質量，該值越大圖形文件所占用的磁盤空間也就越多。圖像分辨率以比例關系影響著文件的大小，即文件大小與其圖像分辨率的平方成正比。如果保持圖像尺寸不變，將圖像分辨率提高一倍，則其文件大小增大為原來的四倍。

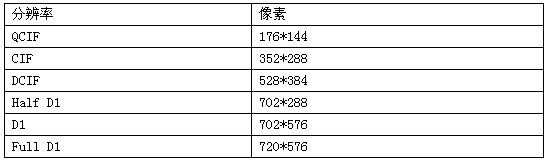

目前常見視頻分辨率
視頻分辨率的基本情況：
QCIF全稱Quartercommonintermediateformat。QCIF是常用的標準化圖像格式。在H.323協議簇中，規定了視頻采集設備的標準采集分辨率。QCIF=176×144像素。
CIF是常用的標準化圖像格式（CommonIntermediateFormat）。在H.323協議簇中，規定了視頻采集設備的標準采集分辨率。CIF=352×288像素
CIF格式具有如下特性：
(1)電視圖像的空間分辨率為家用錄像系統(VideoHomeSystem，VHS)的分辨率，即352×288。
(2)使用非隔行掃描(non-interlacedscan)。
(3)使用NTSC幀速率，電視圖像的最大幀速率為30000/1001≈29.97幅/秒。
(4)使用1/2的PAL水平分辨率，即288線。
(5)對亮度和兩個色差信號(Y、Cb和Cr)分量分別進行編碼，它們的取值范圍同ITU-RBT.601。
目前視頻監控行業中主要使用CIF（352×288）、HALFD1（704×288）、D1（704×576）等幾種分辨率。
CIF錄像分辨率是主流分辨率，絕大部分產品都采用CIF分辨率。目前市場接受CIF分辨率，主要理由有四點：
1、目前數碼監控要求視頻碼流不能太高；
2、視頻傳輸帶寬也有限制；
3、使用HALFD1、D1分辨率可以提高清晰度，滿足高質量的要求，但是以高碼流為代價的；
4、采用CIF分辨率，可以延長錄像存儲時間。
目前業內人士正在嘗試用HALFD1來尋求CIF、D1之間的平衡。但隨著單塊硬盤的容量達到750GB甚至1000GB，而國內的大部分DVR已經可以做到連接8塊1000GB的硬盤，故D1格式在逐漸變成市場的主流。目前主流高端DVR產品都支持從CIF到D1的格式。以保證清晰監控的需要。
FullD1格式
FullD1實際是數字電視系統顯示格式的標準，共分為以下5種規格：
D1：480i格式（525i）：720×480（水平480線，隔行掃描），和NTSC模擬電視清晰度相同，行頻為15.25kHz，相當于我們所說的4CIF（720×576）
D2：480P格式（525p）：720×480（水平480線，逐行掃描），較D1隔行掃描要清晰不少，和逐行掃描DVD規格相同，行頻為31.5kHz
D3：1080i格式（1125i）：1920×1080（水平1080線，隔行掃描），高清放松采用最多的一種分辨率，分辨率為1920×1080i/60Hz，行頻為33.75kHz
D4：720p格式（750p）：1280×720（水平720線，逐行掃描），雖然分辨率較D3要低，但是因為逐行掃描，市面上更多人感覺相對于1080I（實際逐次540線）視覺效果更加清晰。不過個人感覺來說，在最大分辨率達到1920×1080的情況下，D3要比D4感覺更加清晰，尤其是文字表現力上，分辨率為1280×720p/60Hz，行頻為45kHz
D5：1080p格式（1125p）：1920×1080（水平1080線，逐行掃描），目前民用高清視頻的最高標準，分辨率為1920×1080P/60Hz,行頻為67.5KHZ。
其中D1和D2標準是我們一般模擬電視的最高標準，并不能稱的上高清晰，D3的1080i標準是高清晰電視的基本標準，它可以兼容720p格式，而D5的1080P只是專業上的標準，并不是民用級別的，愛達訊安防工程師相信在不久的將來，FullD1格式將會成為市場新一代主流格式。
