檢測觸控位置的兩種方式
目前觸控面板（TouchPanel）被廣泛應用在自動提款機（ATM）、PDA、GPS等可攜式數位電子產品，操作觸控面板時使用者可以透過觸控面板讀取LCD畫面上的影像資料，因此觸控面大多呈透明狀。
檢測觸控位置的方式，可分為「直接電氣性檢測」以及「非電氣性檢測」兩種方式。直接電氣性檢測方式是在透明素材表面涂佈、蒸鍍導電性物質形成透明狀阻抗薄膜，接著將附有透明狀阻抗薄膜的透明素材黏貼在顯示元件表面，利用透明狀電極薄膜達成檢測使用者的觸壓位置。非電氣性檢測方式則有超音波、紅外線遮光、影像識認等方式，非電氣性檢測方式的觸壓面并未使用透明狀阻抗薄膜，因此具有高穿透性、耐久性等優點。
動作原理
表1是各種觸控面板結構特性比較一覽。接著將依序介紹觸控面板的結構性特徵與動作上的優缺點。

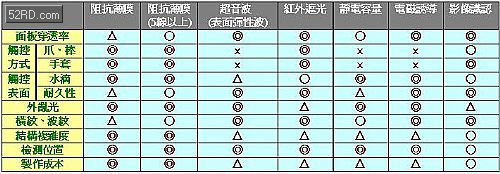

表1各種觸控面板結構特性比較
a.阻抗式觸控面板

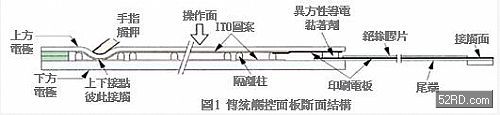

圖1是傳統阻抗式觸控面板的斷面結構，如圖所示，阻抗式觸控面板是在玻璃板內側設置大小約5~10μm的隔離柱（spacer），隔離柱表面再黏貼厚度約200μm的PET膜片（sheet），玻璃板表面與PET膜片內側設有縱橫直交的透明阻抗電極格子ITO（IndiumTinOxide），正常狀態玻璃板表面與PET膜片兩者被隔離柱隔離無法導通電氣。
使用者觸壓PET膜片時，玻璃板表面與PET膜片兩者的透明電極彼此接觸形成電氣導通狀態，此時只要檢測兩透明電極阻抗造成的分壓比，就可以計算使用者觸押的位置。
[page]
b.5線式觸控面板
5線式觸控面板具體結構是在玻璃板表面4個角落，設置電極與表面電極形成阻抗網，實際動作則與上述傳統阻抗式觸控面板相同。此種面板主要目的是改善傳統阻抗式觸控面板電極容易剝落、磨損、斷線等缺陷。5線式觸控面板的阻抗膜具有較高穿透率與使用壽命長等優點。
c.超音波式觸控面板
超音波亦即表面彈性波（SAW；SurfaceAcousticWave），是近幾年常見的類型，其動作原理是利用設置在X軸與Y軸送訊用轉換器（Transducer）的振盪特性，使表面彈性波在玻璃表面通行，由于玻璃屬于硬質材料，若敲擊玻璃時振動會類似水波紋在玻璃表面擴散，波紋以一定速度傳遞，碰到壁面會反射并改變方向，超音波觸控面板就是利用轉換器對玻璃面板的角落施加振動，面板側面的軸心并排設置與軸心呈45度共振元件，該元件會以一定時間依序傳送信號，面向轉換器對向設置的共振元件，對收信用轉換器進行最終性信號傳送，當使用者的手指觸摸玻璃表面時，該部位的振動能量被手指吸收，此時利用從送訊的時間比率檢測能量未傳達的部位。
與傳統阻抗式觸控面板相較，超音波式的面板穿透率、表面反射光、觸感都比較好；缺點則是爪子、硬棒觸壓面板時，這類物質無法吸收振動能量，因此檢測上經常出現誤判。此外，面板表面若有水滴時，由于水滴會吸收振動能量，結果常造成誤判。
d.紅外線遮光式觸控面板
紅外線遮光觸控面板是在顯示面板周圍，縱橫壁面內部設置LED發光器與收光器，使用者的手指觸摸玻璃表面時，該部位的的光線被遮蔽，接著利用縱橫壁面內部的收光器判讀觸控位置。
紅外線遮光方式觸控面板的光線穿透高達100％，但缺點是對異物、外亂光非常敏感，因此容易出現誤判。
e.靜電容量式觸控面板
此類型動作原理是捕捉手指觸摸玻璃表面時，顯示面板的表面電荷變化，依此判讀觸控位置。動作時首先在觸控面板表面形成低壓電界，接著利用觸摸的手指使該部位的電界放電，最后透過電路與軟體判讀觸控位置。
由于靜電容量方式觸控面板的放電電流非常低，大約只有10~20μA左右，所以不會對人體造成傷害，靜電容量方式又稱為「類比容量結合方式」。
f.電磁誘導式觸控面板
電磁誘導觸控面板使用可以產生磁界的特殊筆，在顯示面板側邊擷取電磁能量，依此檢測電磁筆的位置亦即使用者的觸押位置。
以往這種方式大多使用座標輸入設備，電磁誘導觸控面板必需使用專用筆，因此無誤觸壓或是誤判之虞。即使感測器設置在偏離磁界能量通行位置，也能夠感測磁界能量，一般Tablet都設置在LCD面板內側，如此就不會影響感測器的動作，同時LCD還可以精確顯示畫面。
電磁誘導觸控面板主要缺點是使用者無法以手指觸控，因此應用范圍受到限制。但由于傳統阻抗式觸控面板大型化時，容易發生透明薄膜塌陷、皺紋、不平整等困擾，因此最近幾年電磁誘導式觸控面版被廣泛應用于大型顯示器。
g.影像識認觸控面板
影像識認觸控面板是在畫面附近設置兩個攝影機擷取影像，透過影像分析技術判讀使用者觸押位置。
大型觸控面板技術發展
隨著液晶與電漿顯示器的普及化，平面顯示器除了觀賞影像之外，已經變成所謂的「多媒體平臺（MultimediaBoard）」，因此業者開始開發利用筆或是手指操作，就能夠寫入資料的大尺寸觸控面板。
不論觸控面板採用哪種方式，最后目的就是檢測使用者觸控位置（座標軸）（圖2）。
[page]一般認為超音波方式不適合應用在50吋以上觸控面板，主要原因是這種方式手指必須緊貼在面板表面，使用者無法感受或有效控制書寫情況，因此超音波觸控面板用途受到限制。
雖然傳統阻抗式薄膜觸控面板結構簡單、制作成本低廉，不過透明觸控薄膜經常曝露在刮傷、破損的操作環境下。整體來看，使用容易、不需特殊操作工具、不需黏貼特殊膜片，成為新世代多媒體平臺用大型觸控面板的必備條件，因此研究人員決定採用光學方式，具體結構是讓雷射二極體的光線在畫面上通行，依此檢測筆或是手指觸壓位置（座標軸）。光學方式可以分為「檢測光線反射位置」以及「檢測光線被遮蔽位置」這兩種方式。
大型觸控面板採「光線遮蔽方式」，圖3是光學式大型觸控面板應用三角法定位原理的動作原理，如圖所示，若知道A-B之間的距離、A點的夾角d，以及B點的夾角，就能夠確定C點的位置，A-B之間的距離為已知數，只要確定A點的夾角與B點的夾角即可。
為求得與兩角度，因此在顯示器的兩個角落設置點光源感測器（Sensor），從感測器的點光源產生扇形的「擴散探測光」，會沿著顯示器的表面形成一層薄狀光簾。
此時若在顯示器周圍設置復數個收光器，勢必會造成觸控面板制作成本暴增，有鑑于此，研究人員在顯示器周圍黏貼「復歸性反射板（ReturnReflectorSheet）」，它可以反射來自顯示器周圍任何方向的光線，亦即從感測器射出的任何光線都會折返至感測器，如果被筆或是手指遮蔽時，光線就不會折返至感測器（圖4）。

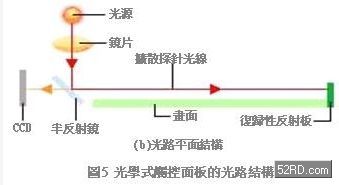

圖5是光學式觸控面板的光路結構，由圖可知，若掌握無法折返光線的角度，理論上就可以輕易求得使用者觸押面板的位置。

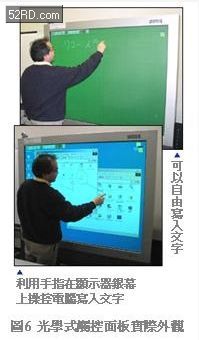

光學式觸控面板的設計必須考量雷射光線對人眼的安全，因此採用低功率半導體雷射，然而低功率半導體雷射卻會引發復歸光量不足等現象。此外，CCD會同時擷取燈泡與太陽等外部光線，必需透過軟體的信號處理技術克服。圖6是光學式觸控面板實際外觀。一般認為，大型光學式觸控面板非常適合應用在教育、運動以及各種商務簡報等領域。
以上介紹各種觸控面板的結構與動作特性，同時探討大型光學式觸控面板的動作原理與設計技巧。
隨著液晶顯示器與電漿顯示器的普及化，平面顯示器除了觀賞影像之外，具備寫入資料能力者，亦即所謂的「多媒體平臺」，不再是遙不可的奢望，這也意味著未來觸控面板技術將日形重要。
