中心議題：

• 最大程度地減少電源測量中的噪聲

解決方案：

• 采用多層堆疊式的瓷片電容
• 更好地去耦高頻噪聲

在測量電源軌的紋波時，必須盡量減小噪聲，因為紋波幅度可能很小。示波器探頭是基本的測量工具，但它們可能引入噪聲與誤差。地線(如與標準示波器探頭連接的那根線)可能增加一些不會出現在示波器軌跡上的電路噪聲。線路環就像一根天線，會提取周圍的雜散磁場。環路面積越大，提取的噪聲就越多。為證明這個理論，可將示波器地線連接到探頭尖端，然后到處移動。示波器會隨著地線的移動而顯示出噪聲的增減。用一個示波器探頭及其地線和插座可以做一個簡單的連接板(圖1)。

先去掉探頭的外套，暴露出探頭尖。在尖端與地線環之間有一個短的距離。你要在兩種插座中選一個：一種是彎角(或水平的)插座，一種是垂直插座，類似于圖1。將插座的中心腳焊到電源的輸出端，其它腳焊至電源的回線。兩個插座之間焊接一個0.1μF的表面安裝型堆疊式瓷片電容。這個步驟將探頭帶寬限制在大約5MHz，進一步降低了高頻噪聲，而讓較低頻率的紋波通過。圖2給出了完整的連接板，圖3是電路板的一個邏輯圖。將探頭尖端插入插座，測量紋波。于是就能得到一個沒有尖峰或其它噪聲的紋波測量結果。

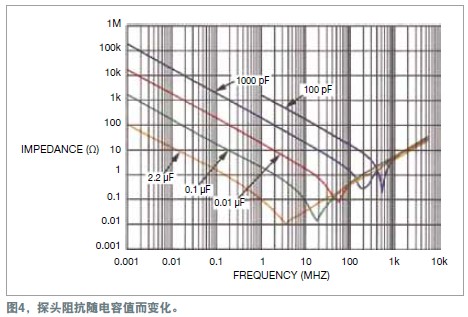

電容應采用多層堆疊式的瓷片電容，因為它能更好地去耦高頻噪聲。電解電容、紙電容以及塑料薄膜電容都有兩片金屬箔。金屬箔由一片電介質分隔開，這三部分構成一個卷狀物。這種結構有自身的電感；因此，當頻率高于數兆赫茲時，它更類似于一只電感，而不是電容。圖4顯示了各種堆疊式瓷片電容值對電源的阻抗。
