【導讀】作為電工，在家搗鼓維修一下家電肯定常有的事，維修時在線路都拆下來后，特別是在碰到二手維修故障時，常會遇到確定單相電機哪根是運行繞組線，哪根是啟動繞組線的問題。剛接觸似乎感覺很麻煩，一些新手面對搞亂的三根線，一下也找不清頭緒，其實掌握方法確定起來并不麻煩。
只要搞明白單向電機內部其實是兩個繞組：阻值差別不大的兩個繞組啟動繞組阻值大，運行繞組阻值小就可以了！

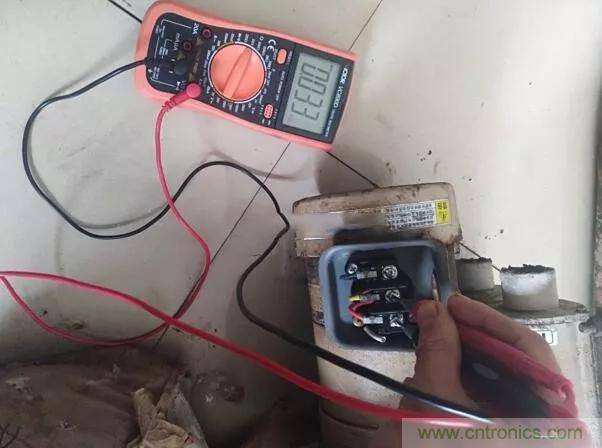

下面我就來解釋這句話的含義：首先我們用萬用表的20千歐的電阻檔位先逐根線測量，至于為什么用這個檔位，因為運行繞組和啟動繞組一般阻值接近，用這個檔位區分最為明顯。這樣通過測量繞組的電阻值，找出公共端后，就可以根據繞組的電阻的大小來確定哪是啟動繞組和運行繞組了。
家電類單相電機幾乎全是3個接線端子，分別運行繞組用來接220伏電源，啟動繞組用來接啟動電容器，由于分工不同，所以它們阻值也略有差別，我們用萬用表兩兩測量，比較出最大阻值也就是總阻值，阻值一般剛好大約等于另外兩個測量的繞組阻值之和。
測得電阻最大的時候，表筆兩端的就是運行繞組端和電容繞組端，剩余那跟則是公共端，確定公共端子以后，再分別測公共端和另外兩個繞組端子的電阻，電阻相對小的就是運行繞組端，大點的為啟動繞組端，然后做好標記，就可以輕松準確的接線了。
說起來似乎有些麻煩，如果感覺不好理解，建議先搞明白單向電機運行原理，再回過頭來實踐，就能很輕松的掌握這個方法了！
來源：電工電氣學習 作者：一薩
