【導讀】首先讓我們來看一個實際測試案例。某工程師用ZLG功率計PA310測試開關電源的待機功耗。第一次測試時，發現待機功耗達到30mW，比理論值大出很多。

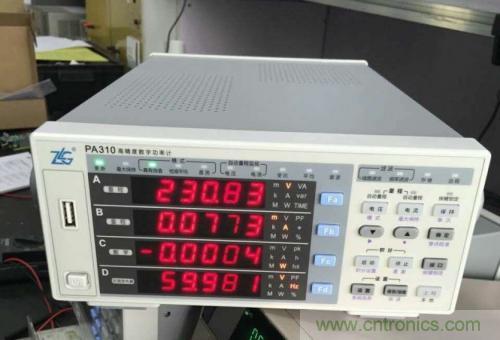

測試參數如下圖所示：

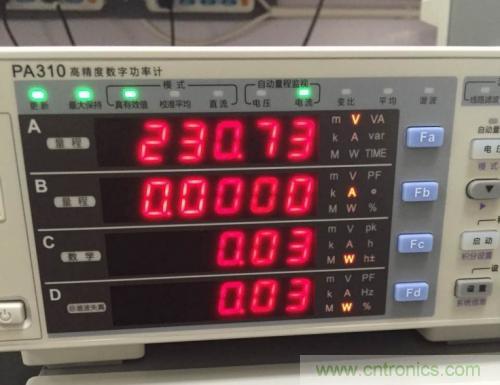

該工程師非常疑惑，于是與技術人員溝通測試方案，在詳細了解其測試過程以及儀器參數設置之后，技術人員給出了測試建議，修改了部分設置參數以及測試接線方式，得到了真實的待機功耗數據，測試參數如下圖所示：
對比上面兩張圖，可以發現，修改參數和接線后，測試的待機功耗只有0.4mW，與修改前的30mW相差將近80倍。為什么差距會這么大？技術人員到底改了什么？下面我們詳細分析。
首先，可以從第一張圖中看到，PA310的“最大保持”指示燈亮著，此時打開了最大保持功能，也就是說儀器上顯示的數據是最大值，而不是實時數據。其次在第二排電流顯示窗口，沒有看到電流值，而在第三排功率顯示窗口中卻有功率數據，由此可知電流量程選擇太大，這樣會給測量帶入更大的量程誤差。

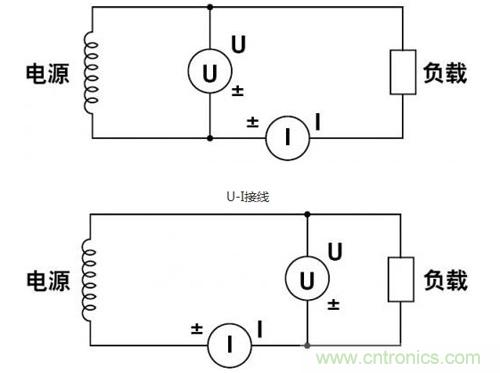

除了儀器本身的設置對測試結果會造成影響外，最重要的還是接線方式。我們知道測試待機功率時，電流值非常小，所以功率很小。從上面的圖中也可以看到，電流只有0.0773mA。在測試如此小電流的情況下，電壓和電流的接線位置就尤為重要。下面我們看兩個接線圖：
I-U接線
當測試小電流時需要采用U-I接線方式，測試大電流時采用I-U的接線方式。
U-I接線時，電流表I測試的電流是經過負載的真實電流，而電壓表測試的電壓是負載的電壓加上電流表的電壓，電流表的電壓等于實際電流I乘以電流表內阻R，此時的功率P=I*（U+IR）,R值是固定不變，假設U值固定，則I越小對P值影響越小，故適合測試小電流。
U接線時，電壓表U測試的是加在負載兩端的真實電壓，而電流表測試的電流是流過負載的電流加上流過電壓表的電流，而流過電壓表的電流值等于電壓U除以電壓表的內阻R，此時的功率P=U*（I+U/R），R值是固定不變的，假設U值固定，則I值越大對P值影響越小，故適合測試大電流。
由于功率計無法通過儀器本身設置接線補充來消除電壓表（電流表）本身帶入的影響，因此在測試待機功耗時，必須嚴格按照U-I的接線方式進行測試才能保證測試的準確，待機功耗的測試你會了嗎？
