【導讀】作為模友而言，精靈3的發布確實是2015年的一個亮點，或多或少都希望能炸炸它（確實就是想裝裝逼）。當然，如果你是一位多年混跡在直機和固定翼的模友，那么精靈3對你們而言，就是一個玩具了。沒什么可以折騰的地方，買來就炸，簡單方便倒變成無趣了。玩客100在精靈3發布之后就火速預定，但礙于大疆都將第一批貨給了鬼佬，所以國內準備入手精靈3的小伙伴就只能瞎等了。

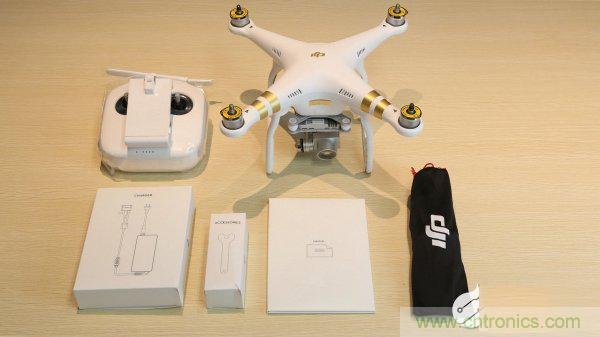

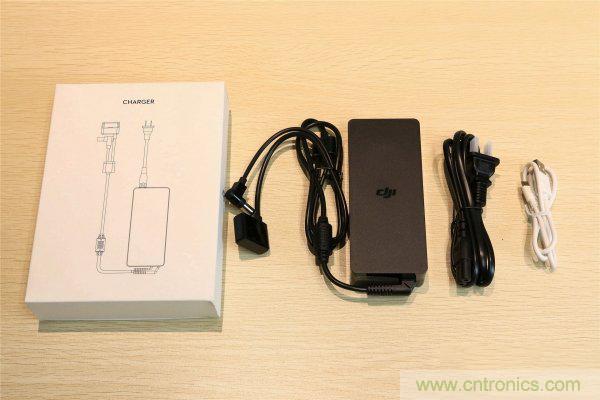

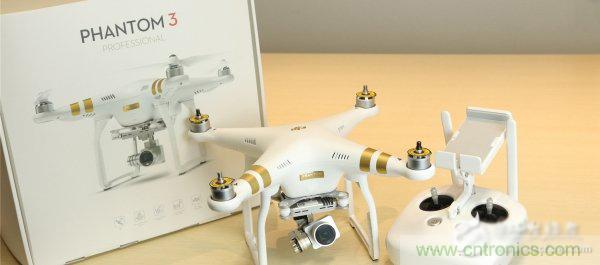

精靈3的包裝確實較于上一代已經有了很大的進步，這些細節可能不太明顯，但對于剛?cè)胧志`2就炸機的我而言，腦子里還有那銷魂的記憶。這次精靈3將很多配件都用盒子包裝起來，非常整齊，而且不亂！而精靈2V 的時候，這些配件都是直接用膠帶封裝，開封之后，再塞回去你就會發現很亂了。所以確實我現在也不知道丟了多少配件（此刻心里已經有一萬匹草泥馬奔過）。

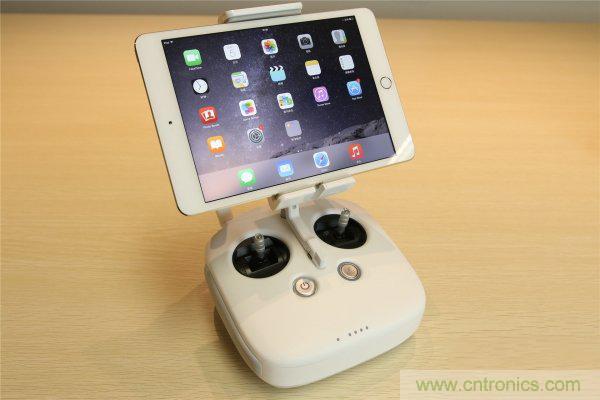

精靈3的控采用了悟控的閹割版，雖然這么做挺坑爹的，你就不能直接用悟的控嗎？（此刻無數入了悟的小伙伴應該是在辱罵了） 但比上一代而言，精靈3的 控算是對得起父母了。（把玩精靈3的控，再碰2V 的控，就有種淚奔的感覺，突然覺得2V 的控好 LOW（ ⊙ o ⊙ ）啊！）

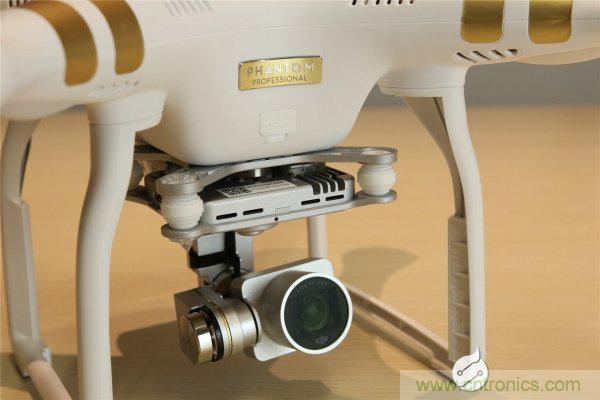

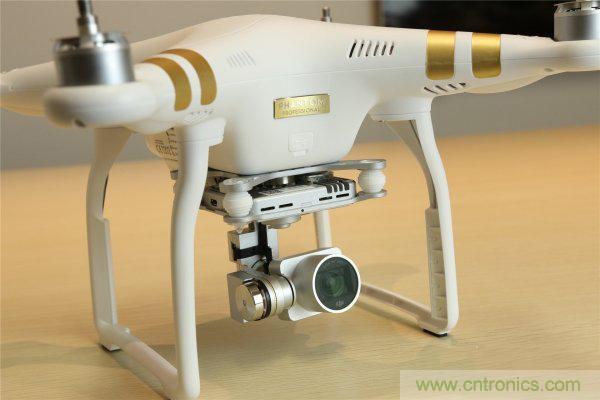

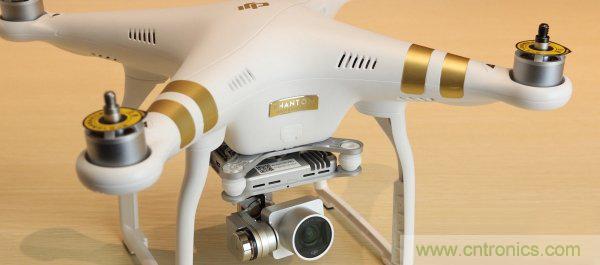

這次入的是4K 版本，so，需要給你航拍4K床上愛情動作片嗎？

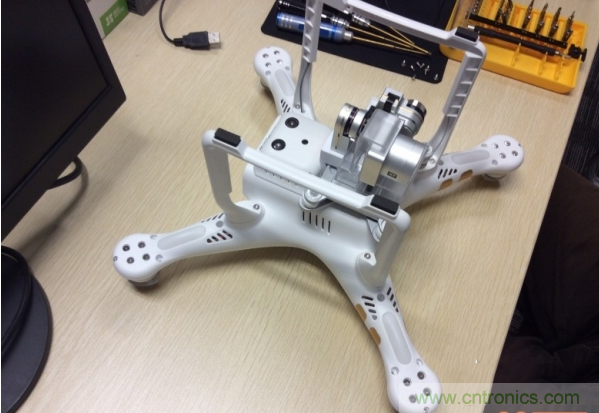

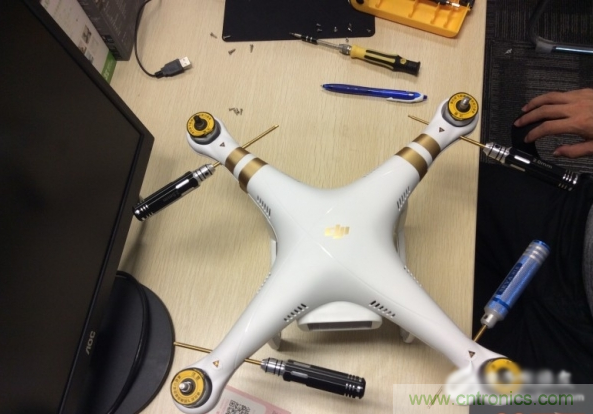

簡單看完開箱，我們開始準備進入高潮吧！！！我知道你一定跳過前面，直接拉到高潮這里了！但老實說，剛?cè)胧侄歼€沒談戀愛（首飛），就直接啪啪啪（拆機），還是有點擔心的。萬一要是中彩票（拆完裝不回去或者裝完飛不了）了，那豈不是哭死。 好了，咱們還是正經點，開啪吧！由于精靈3的衣服（外觀）跟精靈2沒有太大的區別，所以那幾個紐扣（孔位）還是一樣，每個機臂上有4顆螺絲。

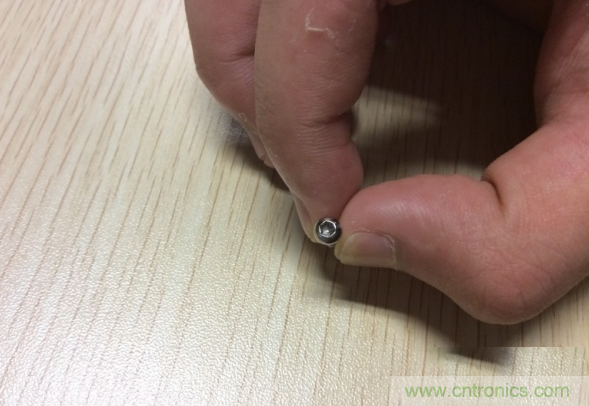

可能大疆不太愿意大家去強暴精靈3，所以這次精靈3用的居然是梅花螺絲，不過我們工具齊全，這點野蠻還是阻擋不了啪啪啪的。

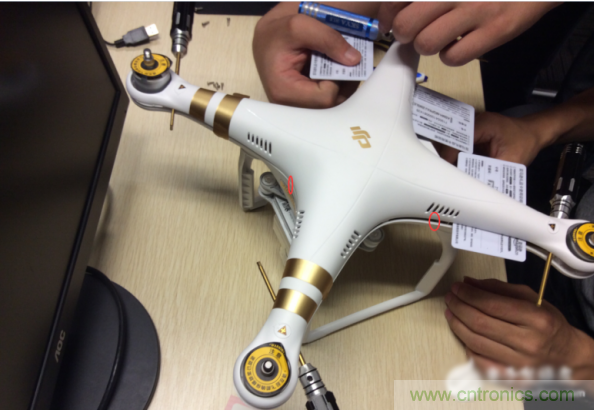

成功強開螺絲，沒想到大疆竟然為精靈3上了貞操鎖（就是蓋子使用了內卡扣）！簡直無從下手。衣服都脫了，你居然給我個貞操鎖！！看來，我只好使出我的加藤鷹之手，來強行解開了。
先來震動棒伺候！
再塞菊花貼伺候！
經過我的加藤鷹之手，終于把精靈3的貞操鎖解開了！（未滿18歲的小伙伴，千萬別學啊！）

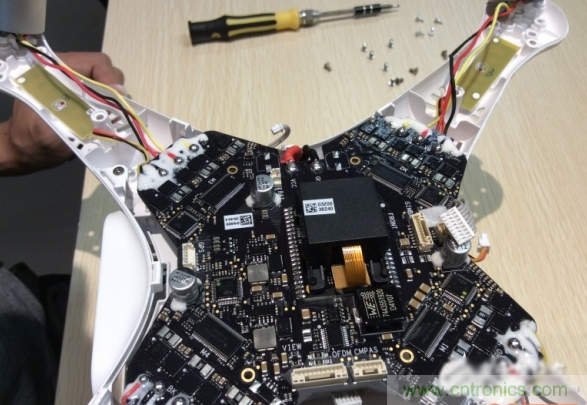

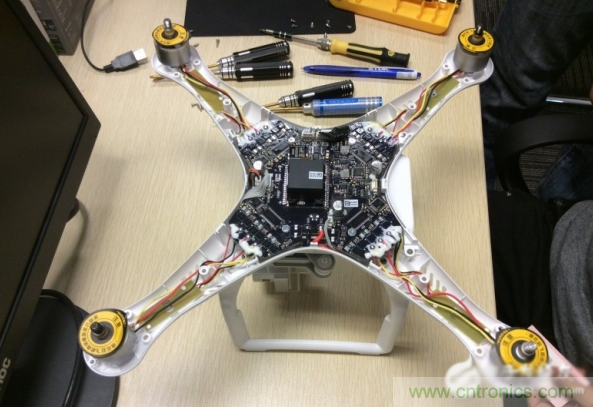

成功打開貞操鎖之后，我們終于看到了那片渴望已久的黑森林了！這里有我們一切想了解，想摸索的主板和芯片。其實相較于精靈2，精靈3在內部結構上有了很大的改變。什么？你沒看出來？？那么請?jiān)敿?xì)看一下對比圖吧！

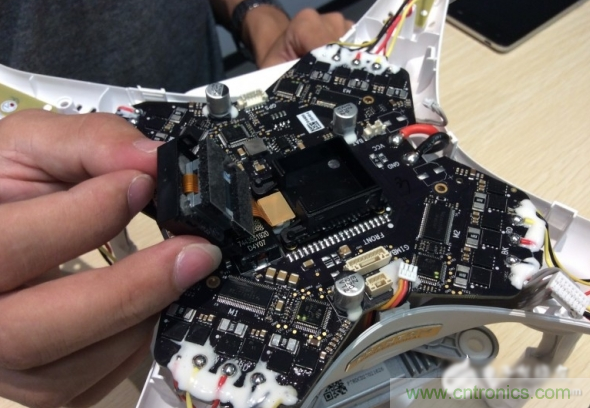

這樣看對比圖，就非常明顯了吧！你可以很清晰的看到精靈2的內部結構非常混亂，各種跳線、飛線，亂七八糟的！接下來我們?cè)倏纯淳`3的 G 點，三軸陀螺儀盒子。

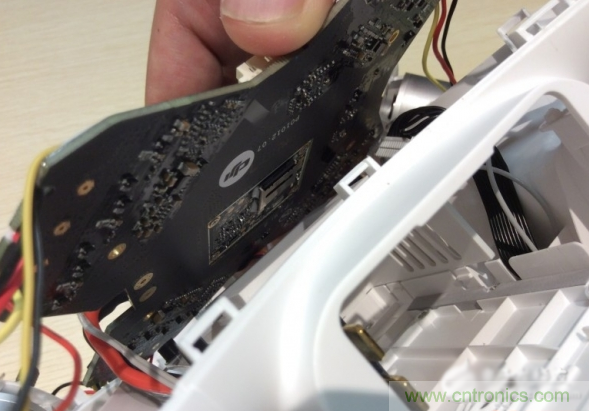

看完 G點，我們?cè)贀Q個體位，將主板掀起來。我們可以看到中間位置有個 SD 卡，它將記錄精靈3的飛行數據！也就是說，你跟精靈3去哪偷情，只要接上這個，就基本一清二楚了。再深度分析，連你家和你公司都能找出來！所以如果你幻想這拿精靈3去問候誰家或者是去干壞事，小心機器別落在人家手里了！一旦給它悄悄配上通訊芯片，隨時隨地分分鐘能知道你的飛行位置！天涯海角你都跑不了，據小道消息稱，國家有關機關已經在研發芯片了，到時候只要在中國出售的飛行器，都必須悄悄把芯片裝上去。
這樣就可以隨時隨地的監控一些敏感的飛行動向！甚至據說還可以遠程強暴你的飛機喲！遠程控制，直接從硬件端奪走你的控制權。你的一切行為，都將會背記錄。從購買到炸機！當然，你只是跟飛行器親親嘴，拖拖手，炸炸機還是沒有關系的。但你想用飛行器干壞事，那可是分分鐘周邊就出現坦克飛機來問候你了。

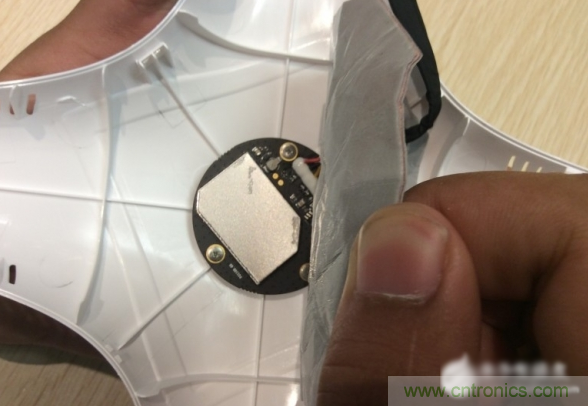

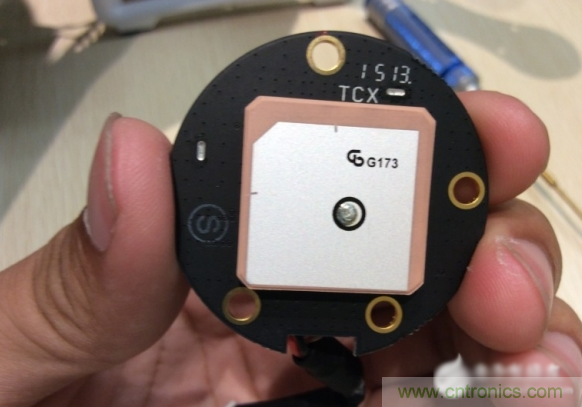

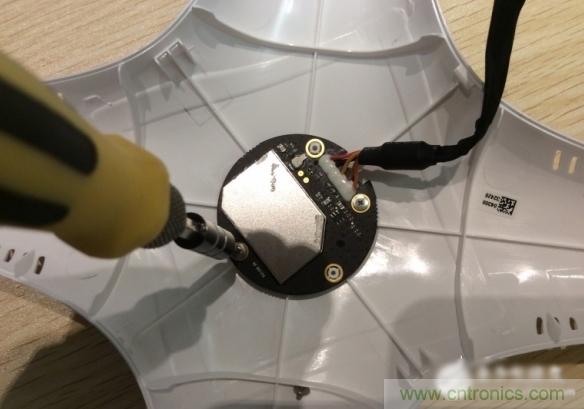

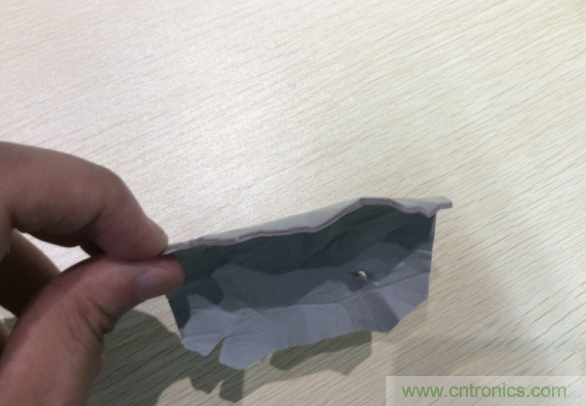

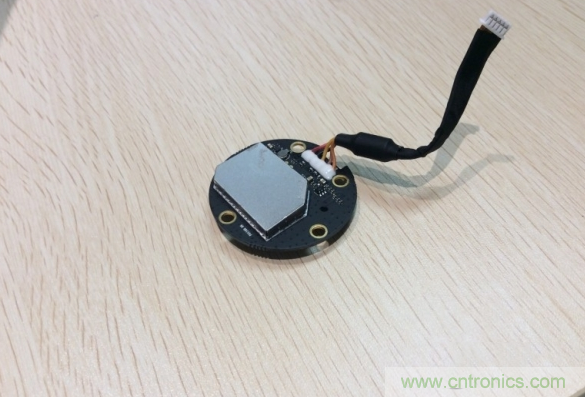

聊完八卦，我們?cè)倏纯瓷仙w屏蔽膜里的 GPS 吧！

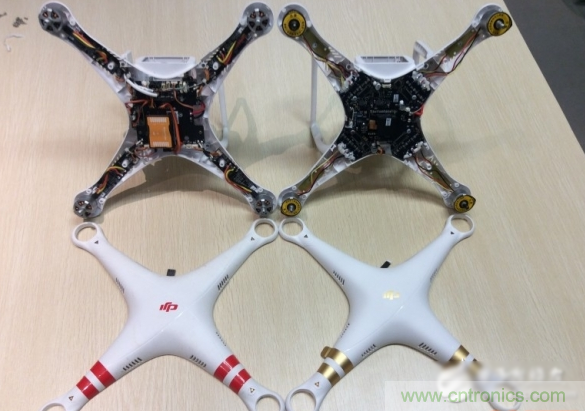

我們?cè)倏匆淮螌?duì)比圖，精靈3明顯集成度要更高一點！直接將電調也集成在一塊主板上了，這樣的情況下，除了電機、外殼、漿、云臺損壞可以直接換個零件之外，其他一切故障，如電調就只能修主板或者更換主板了！過保之后，估計你要更加小心了！

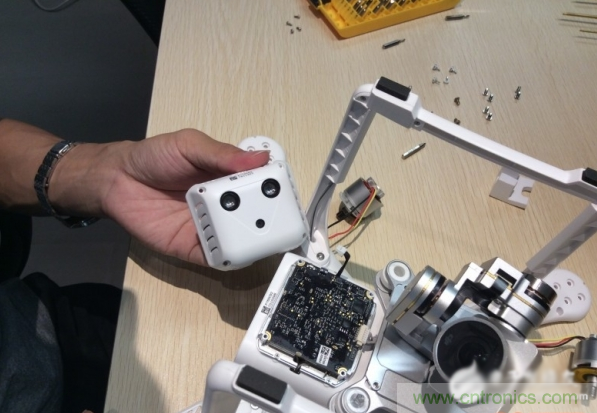

前面搞完，接下來開始拆精靈3的小菊花吧！沒錯，就是這次精靈3重要升級部位，聲波傳感定位模塊。雖然玩小菊花可能會讓你有點刺激，但拆的時候可千萬注意，因?yàn)橛幸粋€(gè)排線插在另一半，所以要是你一興奮，拆完就拔出來！就只能呵呵呵了。

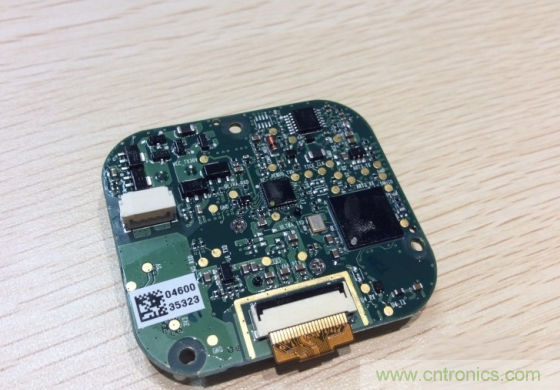

菊花（聲波傳感定位模塊）當然要好好欣賞內外！
聲波傳感器和圖像傳感器

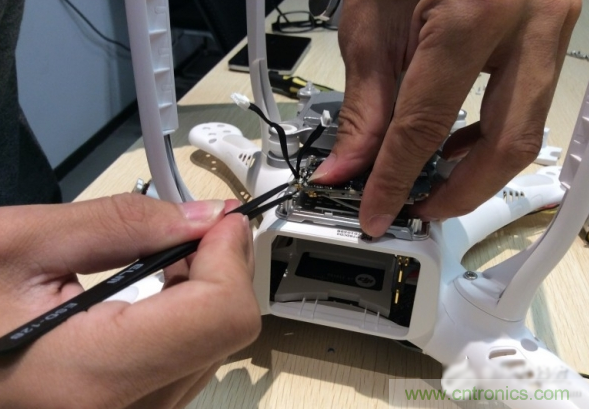

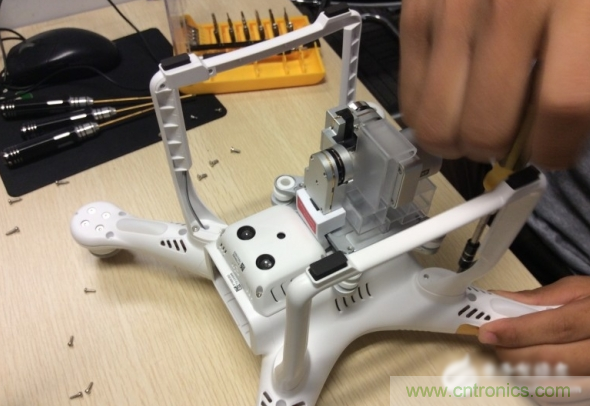

接著繼續拆圖傳和接收模塊，總共有4個 SMA 卡扣，天線分布在四個腳架支柱上，跟以往設計沒有太大區別。

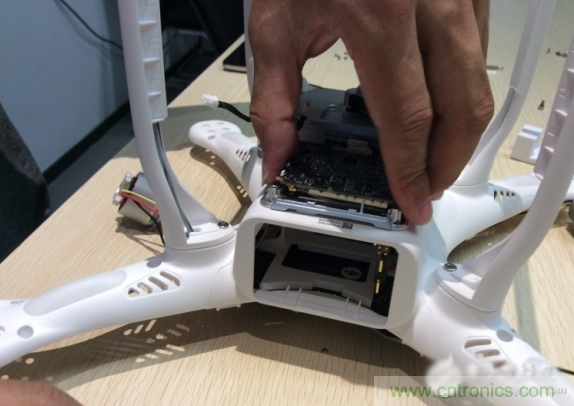

排線和 SMA 卡扣取下后拿起板子！

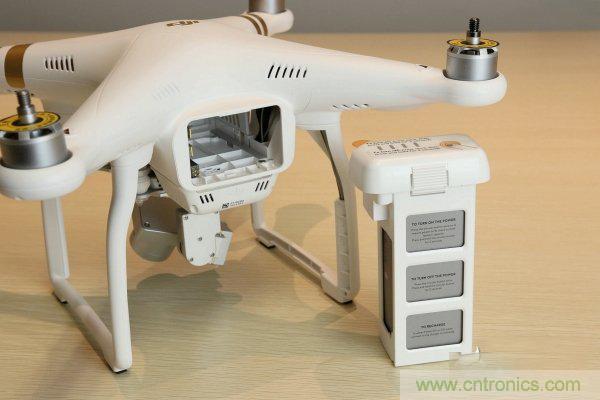

我們可以看到，圖傳底部有金屬散熱板和小風扇，這是因?yàn)閳D傳的工作熱量非常大，一摸（飛）就濕（發燙）了，所以需要這樣設計。另外風扇和電池倉是想通的，也就是說，熱風會進入電池倉，這樣的設計看上去非常坑，因?yàn)闊犸L(fēng)會加熱電池。不過只要你冷靜想想，就大概知道為什么大疆要這樣設計了！！（當然，這僅僅是我的小猜測而已）因?yàn)榇蠼?9%用戶都在國外！他們有一部分的飛行環境，可能是在溫度較低的情況下飛行。且一旦到秋天、冬天，國外的溫度就急速下降至幾度甚至零下溫度。這樣的通風設計，可以讓電池快速加熱，才能克服寒冷天氣下的飛行任務。但如果拿去沙漠飛，不知道會不會隨時爆炸！
把精靈3折磨成這樣子，相信你已經看醉了吧！那我們也該洗洗睡了。如果覺得這篇文章寫得不錯，請擼幾個評論支持一下吧！如果你是模友，或者你對無人機、飛行器感興趣！
