【導讀】在一個連續時鐘源選通完整的時鐘脈沖序列，但并不會改變脈沖的時間和數量，這并非易事。很多電路都會出現與門問題。本文就來針對選通脈沖串又不會截短脈沖的電路進行詳解。
只要異步選通信號E是高電平，時鐘脈沖就會通過與門。哪怕丟失或失真一個脈沖都會很關鍵，那么簡單的與門就不合適了—由于時鐘和E之間缺少同步，脈沖串中的第一個和最后一個脈沖經常會失真(比正常脈沖短)。

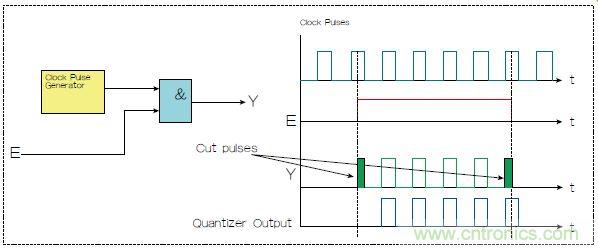

圖1：兩種選通脈沖串的方法，一種是使用選通信號E和與門(Y輸出)，一種是量化器(藍色)。
本設計實例展示了一種用于綜合異步選通電路的數學方法，這種電路可以在不改變脈沖寬度的條件下，從時鐘信號中選通一個精確的脈沖串。這種電路被稱為量化器。
根據量化器的工作原理做一個狀態轉換表(圖2)。

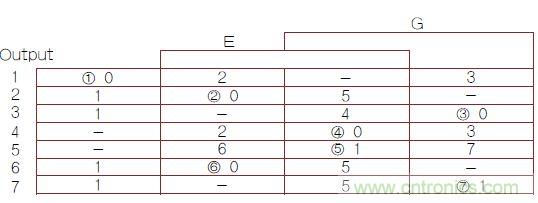

圖2：異步有限狀態機(FSM)轉換主表，其中1,2,3,4,5,6,7帶圈的數字是穩定FSM狀態號(G是時鐘輸入)。

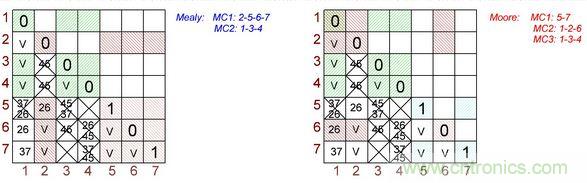

圖3：根據Mealy(左)和Moore(右)狀態機做出的最終表格對。
借助圖2并根據Mealy和Moore狀態機可以做出最終的表格對(圖3)。圖中：
MC1：2-5-6-7和MC2：1-3-4是最大兼容集(根據Mealy狀態機)；
MC1：5-7、MC2：1-2-6 和MC3 ：1-3-4 是最大兼容集( 根據Moore狀態機)。
從圖3可以看到，Moore狀態機的總覆蓋率要求更大數量的最大兼容子集， 也就是更糟糕。另一方面，第一個狀態可以是MC2集和MC3集的一個部分，它代表了用于額外電路優化的機會。但無需進一步考慮這個問題。
現在就很容易畫出壓縮的狀態轉換表，并為Z編碼的內存單元和輸出選通信號Y畫出卡諾-維奇圖(圖4)。

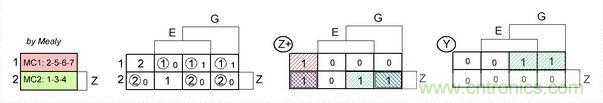

圖4：卡諾-維奇圖
根據卡諾-維奇圖，為綜合出來的電路寫下邏輯公式：
從這個公式可以看出，其中針對z+的最小項[E●z]不是多余的。它在最小項[G●E]和[G●z]之間扮演著反競爭橋的重要角色，可以消除G的所有邊沿處的連續競爭。
式中：E=異步選通信號的反向輸入；
G＝時鐘；
Y＝量化器輸出。
還可以增加一些額外的功能，比如FLAG。當FLAG是低電平時，脈沖串中的第一個脈沖不會被剪切掉， 而是合并進脈沖串并且不會影響其寬度。當FLAG是高電平時，第一個脈沖被切掉，并排除在脈沖串以外。FLAG狀態應保持不變直到下一個選通脈沖，因此設備有足夠的時間來讀取它，并用于進一步處理。
