【導讀】提起人工閃電發生器，想必大家并不陌生，本文介紹的是基于全橋驅動升壓電路的人工閃電發生器，又稱雙管自激型的高壓特種電源。本文詳述了制作流程和參數的設置，希望閱讀此文后，能夠對人工閃電發生器有更深入的了解。

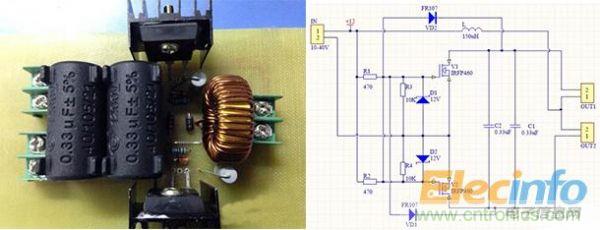

圖1：雙管自激電路原理圖及實物展示
1.電流 - 連續漏極(Id) @ 25° C：20A；
2.漏極至源極電壓(Vdss)：500V；
3.開態Rds(最大)@ Id，Vgs @ 25° C：270 毫歐 @ 12A，10V。

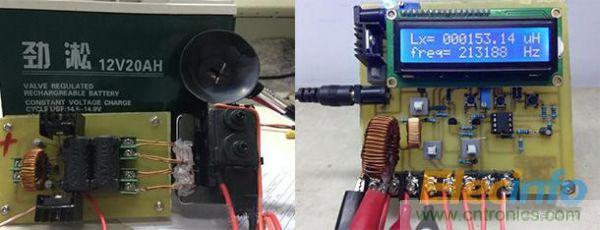

圖2：磁芯及電感

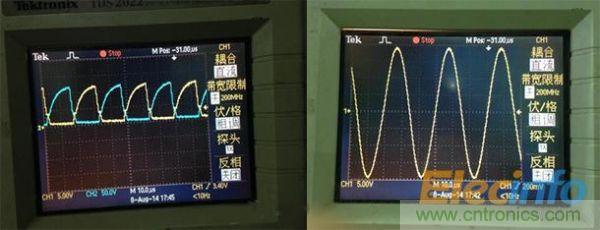

圖3：multisim仿真電路原理圖與電路仿真中兩個MOS管DS端的波形
圖4：實測兩MOS管DS之間的波形與高壓包上面的繞組波形
左圖是實測兩MOS管DS之間的波形，可以看出和仿真時的波形基本上是一致的；右圖是繞在高壓包上面的繞組波形，其為標準的正弦波。

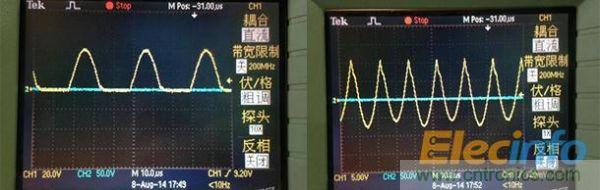

圖5：MOS管DS兩端的波形&電感兩端的波形

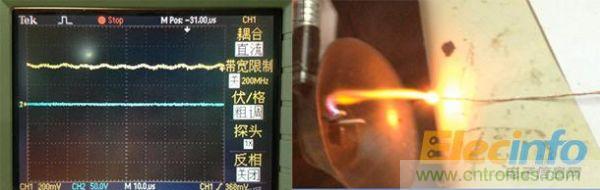

圖6：電源輸入端的波形&放電電弧
圖7：特斯拉線圈初級和直徑7.4cm金屬球
圖8：銅管繞制
[page]
電路參數如下：

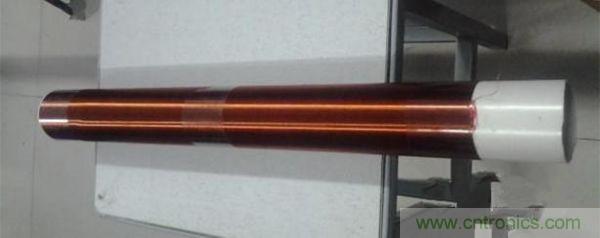

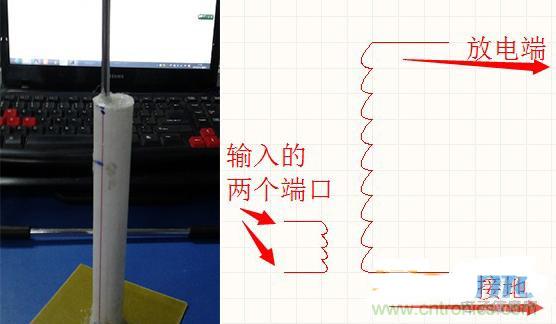

制作過程中用的是12V20AH電瓶供電，雙管自激；MOS用的是IRFP460;高壓包出來的電弧大概有2cm;然后高壓包接初級線圈;電容用的是高壓瓷片電容103、3KV耐壓；初級雜數為7，（銅管繞制）；次級高度為42cm，用的是0.31mm的漆包銅線；經過估算初級電感量為9.4uH，實際測量為9uH；次級估算電感量為7485.39uH，實際測量為8750uH；球直徑為7.4cm；金屬球對地電感估算為4.15pf，實際測量為5.5pf;經計算得頻率為735.3KHz，由計算頻率推到出初級電感大小為5205.7pf，經計算用的電容量為5000pf(十串五并)。

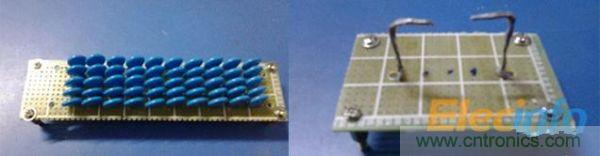

圖9：陣列電容&打火器
圖10：與地接收裝置
