【導讀】電子行業領域，涉及到大功率輸入和輸出。但在大功率開關電源中，有源鉗位全橋電路能夠有效抑制尖峰和震蕩的問題。那么無源鉗位全橋電路在開關電源中又發揮怎樣的作用呢？
隨著現代科技日新月異的進步，市場對電源在功率上的要求越來越高，在工程設計中，開關頻率fs也不斷地提升，由于功率器件的開關損耗與開關頻率成正比，這使得在大功率應用中硬開關全橋電路，越來越難于解決高頻下橋臂功率器件的開關損耗，出現了多種ZVS、ZCS等軟開關拓撲，移相全橋電路即是其中之一。在工程中，有兩種應用較多較成熟的電路，本篇文章就將對這些電路進行介紹。

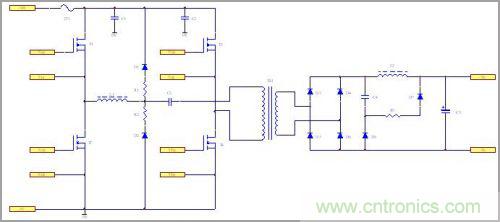

無源鉗位移相全橋電路1
圖1

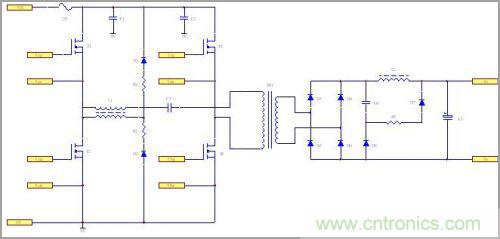

無源鉗位移相全橋電路2
圖2
下面就如何增加LLC諧振回路的諧振周期做一下總結和分析。
第一點：加大諧振電感Lr，可以增加LC諧振回路的諧振周期、使滯后橋臂實現ZVS的范圍變寬，但同時占空比丟失也增加，需要折中考慮。
第二點：加大諧振電容Cr，可以增加LC諧振回路的諧振周期，但使滯后橋臂實現ZVS的范圍變得更窄，增加滯后橋臂容性開通損耗，需要折中考慮。
第三點：基于此，可以看出思路是首先確定占空比丟失的取值，這樣就可以確定諧振電感Lr的最大取值，最后再確定諧振電容Cr的取值。
總結
本文詳述了兩種常見的無源鉗位移向全橋電路，對兩種電路進行了對比分析，希望讀者閱讀此文之后，能夠?qū)o源鉗位移相全橋電路的知識充分掌握。
