【導讀】本文為大家介紹的是一款高分子電容型濕敏元件電路設計圖，主要由兩個時基電路IC1、IC2組成。它正比于空氣的相對濕度，其靈敏度為2mv/%RH。具體設計方案請看下文。

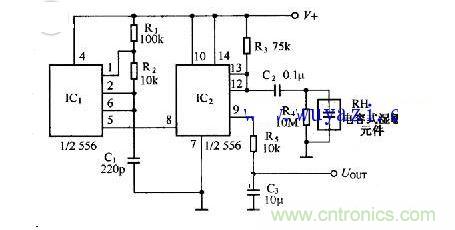

高分子電容型濕敏元件的應用電路如圖所示。它由兩個時基電路IC1、IC2組成。IC1及外圍元件組成多諧振蕩器，主要產生觸發IC2的脈沖。ICz和電容型濕敏元件及外圍元件組成可調寬的脈沖發生器，其脈沖寬度將取決于濕敏元件的電容值的大小。調寬脈沖從IC2的9腳輸出，經R5、C3濾波后成為直流信號輸出。它正比于空氣的相對濕度，其靈敏度為2mv/%RH。
