【導讀】IGBT是逆變器的主要功率開關器件，也是逆變器中主要工作器件，逆變技術對IGBT的參數要求并不是一成不變的，對開關器件的IGBT的要求各不相同，因而IGBT正確選擇與使用尤為重要。
逆變技術對IGBT的參數要求并不是一成不變的，逆變技術已從硬開關技術，移相軟開關技術發展到雙零軟開關技術，各個技術之間存在相輔相成的紐帶關系， 同時具有各自的應用電路要求特點，因而，對開關器件的IGBT的要求各不相同。而IGBT正確選擇與使用尤為重要。

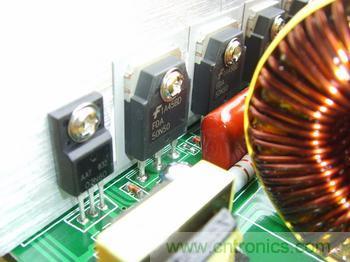

圖：逆變器中IGBT模塊
伴隨科學技術的發展和低碳經濟的要求，逆變器在各行各業中應用飛速發展，而IGBT是目前逆變器中使用的主流開關器件，也在逆變結構中起核心作用。采用IGBT進行功率變換，能夠提高用電效率，改善用電質量。新型IGBT逆變技術是推動我國低碳經濟發展戰略的突破口，同時緩解能源，資源和環境等方面的壓力，加快轉變經濟增長方式，促進信息化帶動工業化， 提高國家經濟安全性，起著重要作用，因此，IGBT在逆變器中的正確選擇與使用，有著舉足輕重的作用。逆變技術對IGBT的參數要求并不是一成不變的，逆變技術已從硬開關技術，移相軟開關技術發展到雙零軟開關技術，各個技術之間存在相輔相成的紐帶關系， 同時具有各自的應用電路要求特點，因而，對開關器件的IGBT的要求各不相同。而IGBT正確選擇與使用尤為重要。
1、IGBT額定電壓的選擇
三相380V輸入電壓經過整流和濾波后，直流母線電壓的最大值：在開關工作的條件下，IGBT的額定電壓一般要求高于直流母線電壓的兩倍，根據IGBT規格的電壓等級，選擇1200V電壓等級的IGBT。
2、IGBT額定電流的選擇
以30kW變頻器為例，負載電流約為79A，由于負載電氣啟動或加速時，電流過載，一般要求1分鐘的時間內，承受1.5倍的過流，擇最大負載電流約為119A ，建議選擇150A電流等級的IGBT。
3、IGBT開關參數的選擇
變頻器的開關頻率一般小于10kHZ，而在實際工作的過程中，IGBT的通態損耗所占比重比較大，建議選擇低通態型IGBT，以30kW ，逆變頻率小于10kHz的變頻器為例，選擇IGBT的開關參數見表1。
4、影響IGBT可靠性因素
1）柵電壓
IGBT工作時，必須有正向柵電壓，常用的柵驅動電壓值為15～187，最高用到20V， 而棚電壓與柵極電阻Rg有很大關系，在設計IGBT驅動電路時， 參考IGBT Datasheet中的額定Rg值，設計合適驅動參數，保證合理正向柵電壓。因為IGBT的工作狀態與正向棚電壓有很大關系，正向柵電壓越高，開通損耗越小，正向壓降也咯小。
在橋式電路和大功率應用情況下，為了避免干擾，在IGBT關斷時，柵極加負電壓，一般在-5- 15V，保證IGBT的關斷，避免Miller效應影響。
2）Miller效應
為了降低Miller效應的影響，在IGBT柵驅動電路中采用改進措施：（1）開通和關斷采用不同柵電阻Rg,ON和Rg,off，確保IGBT的有效開通和關斷；（2）柵源間加電容c，對Miller效應產生的電壓進行能量泄放；（3）關斷時加負柵壓。在實際設計中，采用三者合理組合，對改進Mille r效應的效果更佳。
5、結束語
（1）IGBT是逆變器主要使用的主要功率開關器件，也是逆變器中主要工作器件，合理選擇IGBT是保證IGBT可靠工作的前提，同時，要根據三相逆變電路結構的特點，選擇低通態型IGBT為佳。
（2）根據IGBT的棚特性。合理設計柵驅動結構， 保證IGBT有效的開通和關斷， 降低Miller效應的影響。
